4.2.3.2 检查主电源
检查电源是否符合规定的贴片机规格 （见第 3.3 节的表，第 101 页）。
请注意： 4
文档 " 客户处的 SMD 贴片机网络配置 （电力和压缩空气），部件号：00191409-xx" 包括了满足
所需规格要求的测量值。
请注意： 4
由于技术原因，电源供应出现负荷峰值。如果必要的话，请与电力公司联系以弄清楚主要阻抗问
题。
4.2.3.3 电源电缆 - 规格
贴片机的电源电缆应符合以下规格要求：
- 贴片机主电源电缆：5 x 2.5 mm²， 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~，电缆长度最高 20
m。 20 米以上的电缆为 5 x 4 mm²。
- 贴片机主电源电缆：5 x 4 mm²， 3 x 200 V~ / 3 x 208 V~ / 3 x 220 V~ / 3 x 230 V~，电缆长
度最高 10 m。 10 m 以上的电缆为 5 x 6 mm²。
电源线的颜色编码取决于使用贴片系统的国家的规定。
警告 4
连接到每台贴片机和可选安装设备 （如 WPC5/WPC6）的电源线必须清楚标识并且能轻松指定。
适用使用贴片机国家的规定。
用户手册 SIPLACE SX1/SX2/DX1/DX2 4 安装和试运行
SC.705.xx 以上软件版本 2011 年 10 月 中文版 4.2 安装位置的基础设施
205
4.2.3.4 连接电源电缆
4
图
4.2 - 3
电缆连接终端面板
(1) 终端面板 (X99)
(2) 电缆固定装置
Æ 每线端套上一个套环。
Æ 拧松电缆固定装置上的螺母 (2)。
Æ 让主电源电缆穿过电缆固定装置 (2) 后连接到终端面板 X99 (1)。
Æ 将电缆固定到终端面板 X99 (1)。
(L1): 三相 4
(L2): 三相 4
(L3): 三相 4
(N): 零线 4
(PE): 地线 4
Æ 确保电缆的弯曲半径符合要求。电缆不得扭结。
Æ 手动拧紧电缆固定装置。
(1)
(2)
4 安装和试运行 用户手册 SIPLACE SX1/SX2/DX1/DX2
4.2 安装位置的基础设施 SC.705.xx 以上软件版本 2011 年 10 月 中文版
206
4.2.3.5 检查与三相变压器 T1 初级端的连接
必须为三相变压器的初级端配置相应的电压。
Æ 检查终端面板 (1)，确保三相变压器的初级端 （2 中的电缆）相应的电压连接正确。
4
图

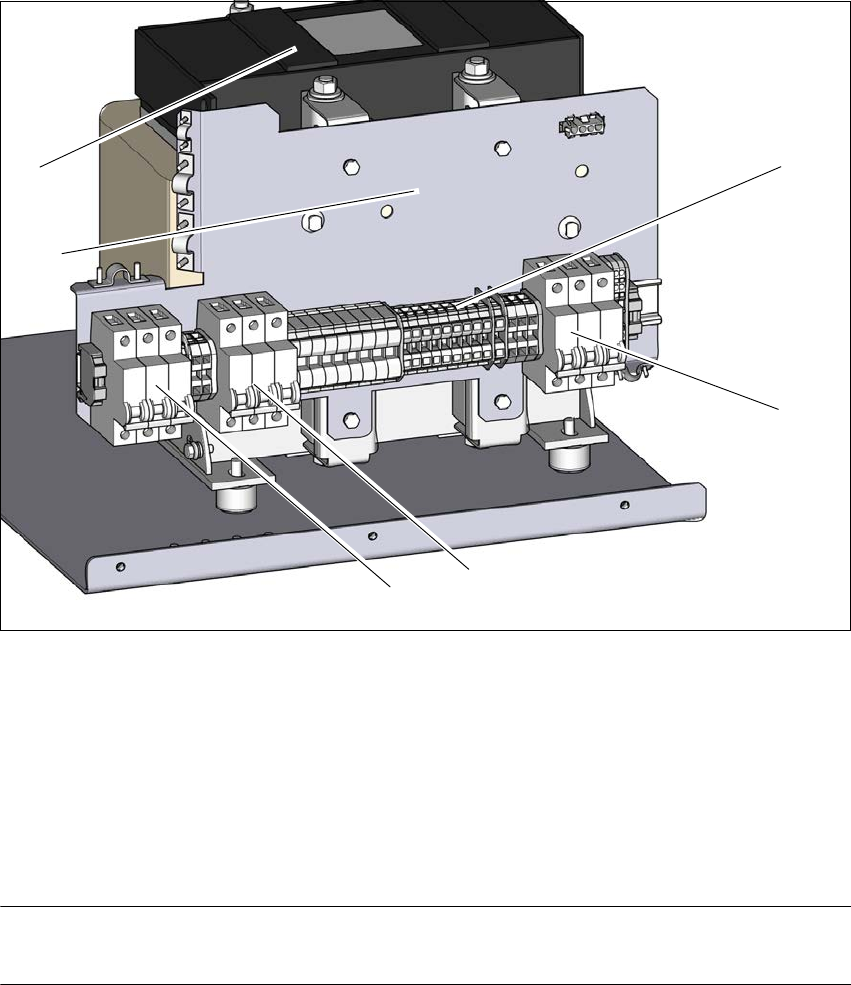

4.2 - 4
三相变压器
T1
初级端的终端面板
(1) 三相变压器 T1 初级端连接的终端面板
(2) 保险丝 F5 ； 16A，特征 C，用于交流 / 直流变流器和真空泵选件
(3) 保险丝 F4 ； 25A，特征 C，用于切割器和 PCB 传送导轨
(4) 保险丝 F3 ； 25A，特征 C ；用于悬臂轴 (250 V-) 和贴片头轴 (150 V-)
(5) 真空泵选件的电气安装点
(6) 三相变压器
请注意 4
日本北部 (3 x 200 V~) 和美国 (3 x 208 V~) 的供电线路连接到 3 x 204 V~ 终端。
下面总结了三相变压器初级电压的连接选项。
(1)
(2)
(3)
(4)
(6)
(5)
