用户手册 SIPLACE SX1/SX2/DX1/DX2 1 前言 SC.705.xx 以上软件版本 2011 年 10 月 中文版 1.3 贴片机说明 21 1.3.2 贴片机的序列号 贴片机的序列号位于位置 1 处 的贴片机框架内侧。 1 图 1.3 - 1 带有序列号的铭牌的位置 （示例为 SX1/SX2 贴片机） (T) 行程方向 (1) 铭牌 (1)
1 前言 用户手册 SIPLACE SX1/SX2/DX1/DX2
1.3 贴片机说明 SC.705.xx 以上软件版本 2011 年 10 月 中文版
20
1.3 贴片机说明
1.3.1 SIPLACE 原理
贴片头从料车上的供料器组件 （固定位置），或者从 DX 料台或华夫盘交换器的料盘中拾取元
件，然后贴装等待的印制电路板。
SIPLACE SX1/SX2 贴片机有一个贴片区域、一个单传送导轨或双传送导轨。 双传送导轨上可
以同时贴装两个印制电路板。
SIPLACE DX1/DX2 贴片机有一个贴片区和一个单传送导轨。
“ 静止元件供应 ” 和 “ 静止 PCB” 的原理 （在其他 SIPLACE 贴片机中获得了验证）可以提供多种
决定性的优势：
- 元件续料和料带接合不会导致停机。
- 使用静止元件供料器时，即使拾取最小的元件 （如 01005）也非常可靠。
- 由于 PCB 在贴片过程中不运动，因此元件不会滑落。
- 带有吸嘴交换器的贴片头组合始终能够保证每次贴装都能使用最优的吸嘴配置，从而减少了
移动行程且优化了贴装顺序。
极高的灵活性、效率和可靠设置保证 SIPLACE 贴片机可实现最佳的生产率。
最短时间的停机提高了利用率和生产率。
用户手册 SIPLACE SX1/SX2/DX1/DX2 1 前言
SC.705.xx 以上软件版本 2011 年 10 月 中文版 1.3 贴片机说明
21
1.3.2 贴片机的序列号
贴片机的序列号位于位置 1 处的贴片机框架内侧。
1

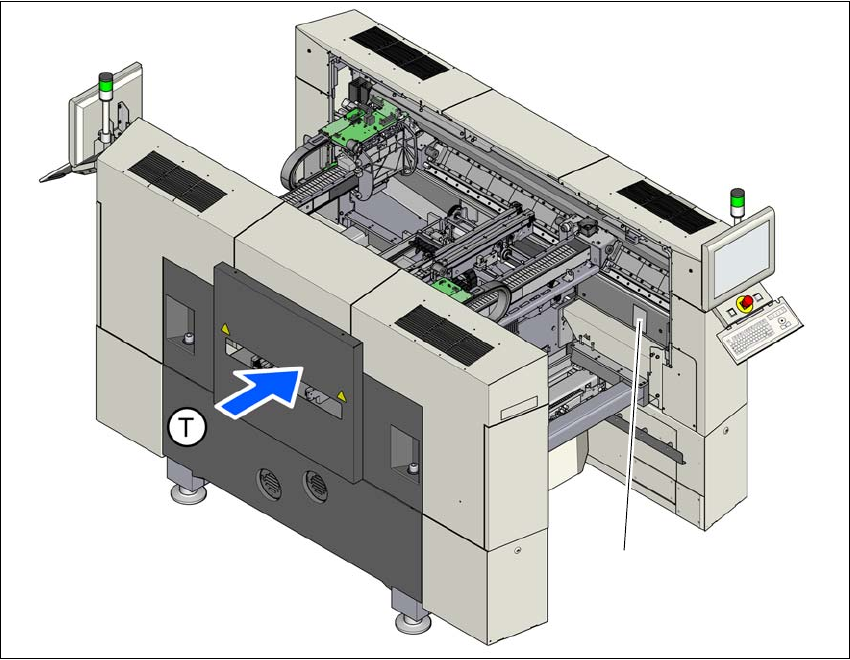

图
1.3 - 1
带有序列号的铭牌的位置 （示例为
SX1/SX2
贴片机）
(T) 行程方向
(1) 铭牌
(1)
1 前言 用户手册 SIPLACE SX1/SX2/DX1/DX2
1.3 贴片机说明 SC.705.xx 以上软件版本 2011 年 10 月 中文版
22
1.3.3 EU 符合性声明
下述产品 / 设备
产品： 贴片机
类型： SIPLACE SX1 SIPLACE D SX2
部件号： 00519800 00519850 1
产品： 贴片机
类型： SIPLACE DX1 SIPLACE DX2
部件号： 00120600 00120610 1
生产商
ASM Assembly Systems GmbH&Co.KG
Rupert-Mayer-Str. 44
81379 Munich 1
遵从提供的 EU 符合性声明中的法规和基本要求。
1.3.4 按规定使用
本产品只可用于目录和技术说明中指定的应用领域 （即贴装 SMD 元件），而且只能与 ASM
Assembly Systems GmbH & Co. KG 推荐或允许的第三方设备和元件结合使用。本手册未对产品
的其它用途进行说明。
如果产品使用不正确，ASM Assembly Systems GmbH & Co. KG 将不会为因此出现的损坏承担任
何责任，而且不会保证贴片机元件的正确和正常运行。
按规定使用还包括遵守用户手册中的所有规定。
要确保本产品正常、可靠地运行，则须正确运输、存放、安装和装配，并认真操作和维护本产
品。
1.3.5 不按规定使用
不按规定使用产品会危及生命、致残并导致材料遭受重大损坏。为此，明确禁止用户不按规定使
用。如果产品使用不正确，ASM Assembly Systems GmbH & Co. KG 将不会为因此出现的损坏承
担任何责任，而且不会保证贴片机元件的正确和正常运行。
