4 安装和试运行 用户手册 SIPLACE SX1/SX2/DX1/DX2
4.3 安装贴片机 SC.705.xx 以上软件版本 2011 年 10 月 中文版
216
4

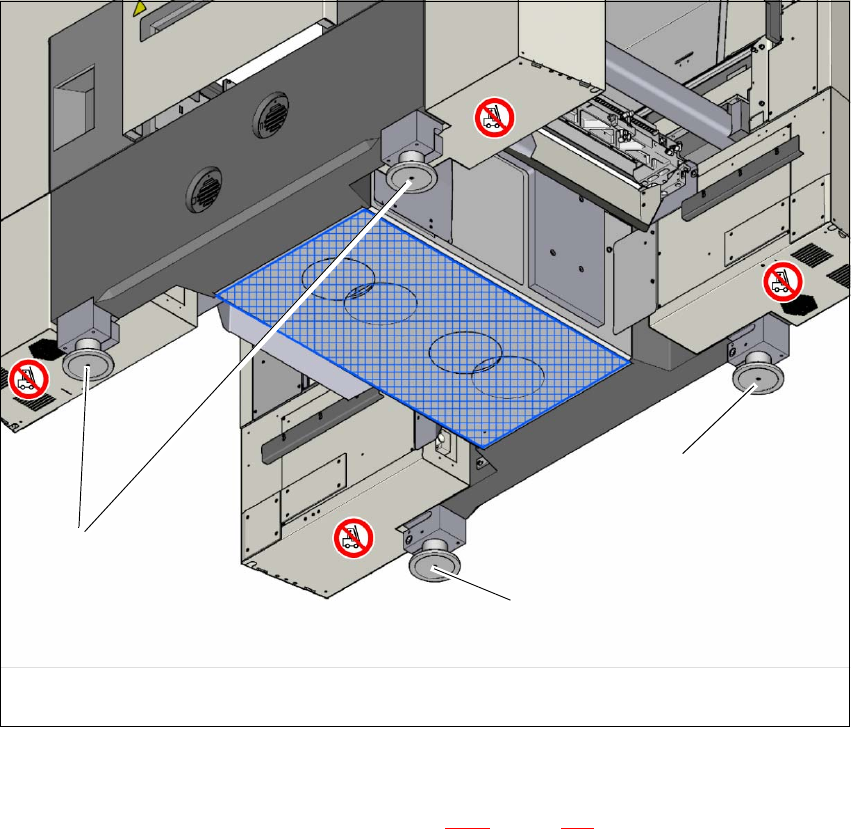

Fig. 4.3 - 4
高度调节器
-
调节高度
4
(1) 调节高度用的设置螺钉
(2) 锁定螺钉
(3) 高度调节器
(4) 夹具
(5) 夹具螺钉
Æ 拧松锁定螺钉 (2)。该锁定螺钉用于固定高度调节器，防止在夹具松动的情况下高度调节器突
然下降。
警告 4
松动夹具后，会通过埋头螺钉将高度调节器固定在槽口中，但是仍可下调并取出高度调节器。
Æ 拧紧螺钉时要控制住高度调节器，防止其突然下降。
Æ 小心不要撞击到手和脚。
Æ 拧松夹具螺钉，下调并取出高度调节器。
Æ 检查新的高度调节器，确保高度调节螺钉 (1) 能轻松移动。如有必要，拧松螺钉并使用
Topas NCA 52 为螺纹上油。
(3)
(1)
(2)
(4)
(5)
用户手册 SIPLACE SX1/SX2/DX1/DX2 4 安装和试运行
SC.705.xx 以上软件版本 2011 年 10 月 中文版 4.3 安装贴片机
217
Æ 要确保能轻松地将高度调节器推入夹具 (4)，使用 Topas NCA 52 为高度调节器的夹具区域上
油。
Æ 针对 PCB 传送导轨高度插入合适的高度调节器。
Æ 将高度调节器推入夹具，让槽口与锁定螺钉 (2) 正确咬合。
Æ 稍微拧紧锁定螺钉 (2)。
Æ 稍微拧紧夹具螺钉 (5)，这样稍微用力即可沿 Z 方向移动高度调节器。
Æ 用同样方式安装其他 3 个高度调节器。
Æ 现在使用叉车小心地放下贴片机，让所有高度调节器同时触地。应始终有一个人在现场，确
保贴片机下降时保持稳定。可能需要稍微松开高度调节器夹具。
Æ 使用 SW 20 梅花双头扳手在设置螺钉处调节每个高度调节器的高度，达到相应的传送导轨高
度。
Æ 使用贴片机水平仪在 X 和 Y 方向上校准贴片机。
请注意 4
如需在 X 和 Y 方向上校准贴片机的说明，请参见第 4.3.9 节，第 222 页。
Æ 拧紧夹具螺钉，扭矩要达到 130 Nm。
