用户手册 SIPLACE SX1/SX2/DX1/DX2 5 使用贴片机 SC.705.xx 以上软件版本 2011 年 10 月 中文版 5.5 用户界面 249 将打开下面的视图： 5 图 5.5 - 4 "WPC" （所显示的 SIPLACE SX 示例）视图中的用户界面 图例 (1) 垂直工具栏 "WPC" (2) " 上一级 " 按钮，返 回上一个视图 （此处： &q…
5 使用贴片机 用户手册 SIPLACE SX1/SX2/DX1/DX2
5.5 用户界面 SC.705.xx 以上软件版本 2011 年 10 月 中文版
248
示例：" 供料器、元件和吸嘴 " 视图
Æ 在工具栏 上，单击 " 供料器、元件和吸嘴 "。
将打开下面的视图：
5

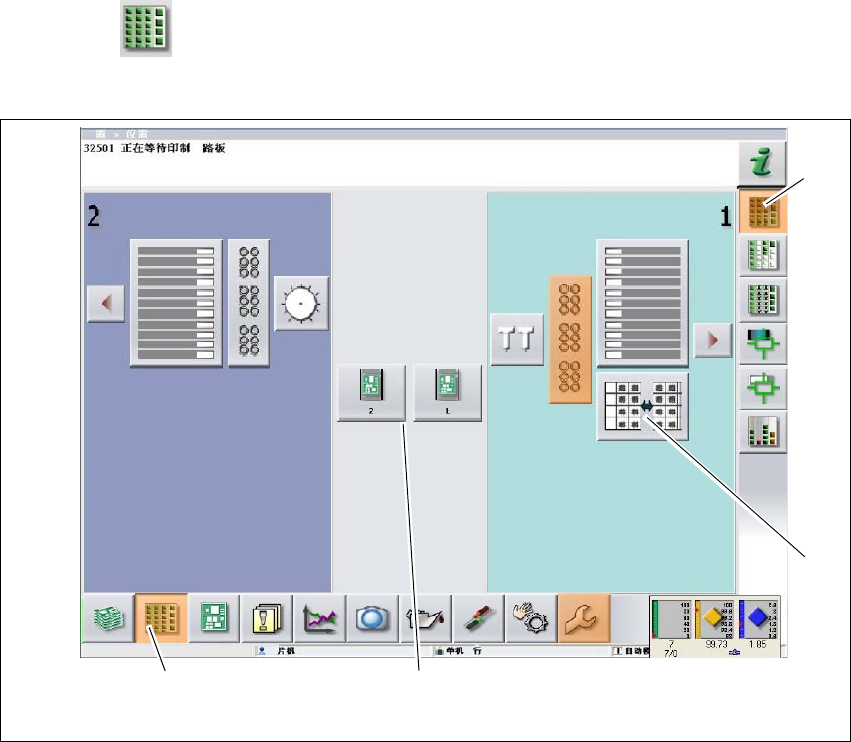

图
5.5 - 3 "
供料器、元件和吸嘴
"
（所显示的
SIPLACE SX
示例）视图中的用户界面
图例
(1) 工具栏 （" 供料器、元件和吸嘴 " 按钮）
(2) " 供料器、元件和吸嘴 " 视图中的垂直工具栏
(3) 配有 2 个悬臂的处理区
(4) 悬臂 2 上用于吸嘴更换的按钮
Æ 例如，单击悬臂 1 的 WPC （按钮 4），检查配置。
(1)
(2)
(3)
(4)
用户手册 SIPLACE SX1/SX2/DX1/DX2 5 使用贴片机
SC.705.xx 以上软件版本 2011 年 10 月 中文版 5.5 用户界面
249
将打开下面的视图：
5

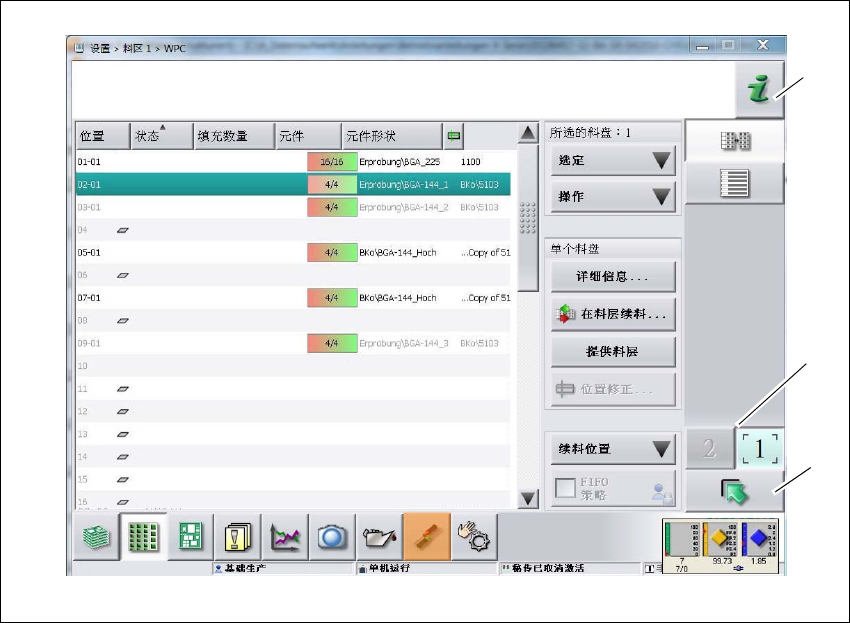

图
5.5 - 4 "WPC"
（所显示的
SIPLACE SX
示例）视图中的用户界面
图例
(1) 垂直工具栏 "WPC"
(2) " 上一级 " 按钮，返回上一个视图 （此处：" 供料器、元件和吸嘴 " 视图，见上图）
(3) 用于直接更改为其他悬臂的按钮
(1)
(2)
(3)
5 使用贴片机 用户手册 SIPLACE SX1/SX2/DX1/DX2
5.5 用户界面 SC.705.xx 以上软件版本 2011 年 10 月 中文版
250
5.5.5 设置
在 " 设置 " 视图中，您可以更改各种用户设置、软件选项和贴片机选项。
Æ 在工具栏 中，单击 " 设置 "。
右侧会显示附加的工具栏。下面的表格简要介绍了图标和设置。
图标 设置 说明
贴片机设置 仅适用于 " 高级生产 "、 " 服务客户 " 和 " 服务 SIPLACE"。
允许您设置工作模式和选项 （例如，运行选项）。
允许您关闭贴片。
允许您切换到操作系统。
用户设置 允许您设置操作员级别 （见第 5.3.3
节，第 239 页）。
允许您设置语言。默认情况下，可选择英语或德语。会提供语言
CD，以便安装其他语言。
可以设置 " 高级生产 " 操作员级别或更高级别的其他选项。
贴片机选项 " 生产 " 级别的任何选项都不可更改。
贴片机选项的配置。
软件选项 仅适用于 " 高级生产 "、 " 服务客户 " 和 " 服务 SIPLACE"。
允许您激活各种测试功能。
连接外部系统的
概述
显示连接的所有外部系统 （如 OIS、设置中心）。显示连接状态和
使用的存储器，或者删除连接的系统。
