5 使用贴片机 用户手册 SIPLACE SX1/SX2/DX1/DX2 5.6 警报信息和联机帮助 SC.705.xx 以上软件版本 2011 年 10 月 中文版 254 5.6.4 上下文相关联机帮助 要查看当前视图的相关信息，单击 图标以启动站计算机的 帮助 系统 。 帮助系统 主窗口将随 着警报信息打开。信息指的是当前显 示且启动帮助功能的警报。使用目 录表、索引和搜索功能来 查看联机帮助的内容。
用户手册 SIPLACE SX1/SX2/DX1/DX2 5 使用贴片机
SC.705.xx 以上软件版本 2011 年 10 月 中文版 5.6 警报信息和联机帮助
253
5.6.2 查看选定警报的相关信息

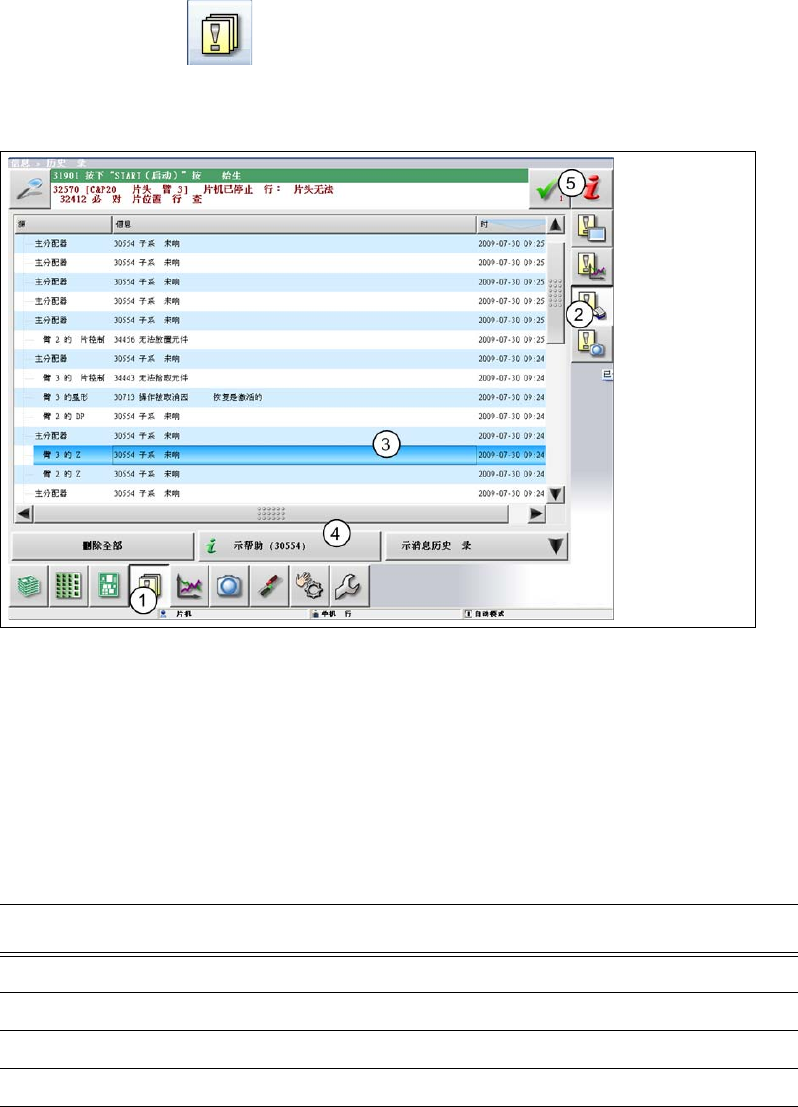

Æ 单击工具栏中的 按钮 (1)。将列出所有出现的警报。
Æ 单击 " 显示消息报告 "(2) 按钮。
Æ 单击警报列表的菜单树 (3)，打开详细的警报消息。
. 5
图
5.6 - 2
示例：警报列表 （显示的
SIPLACE X4i
示例）
Æ 选择您想要从警报列表查看信息的警报显示内容。
Æ 单击 " 显示帮助 "(4) 按钮，查看相关信息。
要查看其他警报的相关信息，请输入警报编号，搜索帮助系统的索引 (5)。
5.6.3 联机帮助警报信息中的颜色编码
5
文本高亮显示 含义
红色文本 警报编号和消息
黑色文本 警报的可能原因
绿色文本 解除警报的指示和说明
蓝色下划线文本 打开其他信息
5 使用贴片机 用户手册 SIPLACE SX1/SX2/DX1/DX2
5.6 警报信息和联机帮助 SC.705.xx 以上软件版本 2011 年 10 月 中文版
254
5.6.4 上下文相关联机帮助
要查看当前视图的相关信息，单击 图标以启动站计算机的帮助系统。帮助系统主窗口将随
着警报信息打开。信息指的是当前显示且启动帮助功能的警报。使用目录表、索引和搜索功能来
查看联机帮助的内容。
用户手册 SIPLACE SX1/SX2/DX1/DX2 5 使用贴片机
SC.705.xx 以上软件版本 2011 年 10 月 中文版 5.7 指示灯
255
5.7 指示灯
5.7.1 综述
这些指示灯用于显示贴片机的工作状态和故障情况。 SIPLACE 贴片机可安装双色或三色指示灯。
相应的指示灯系统 （双色或三色）使用自动配置设置，参见贴片机软件的安装指南，部件号
00196771-xx。
5.7.1.1 双色指示灯
图
5.7 - 1

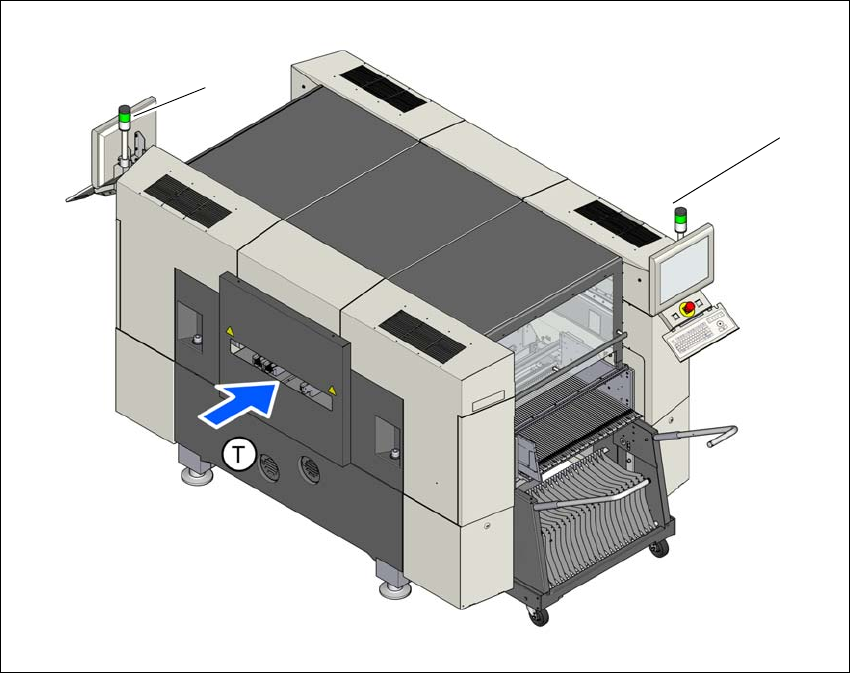

工作状态的指示灯 （示例为
SX1/SX2
）
L1 左侧指示灯
L3 右侧指示灯
TPCB 传送方向
(L1)
(L2)
