用户手册 SIPLACE SX1/SX2/DX1/DX2 5 使用贴片机 SC.705.xx 以上软件版本 2011 年 10 月 中文版 5.7 指示灯 255 5.7 指示灯 5.7.1 综述 这些指示灯用于显示贴片机的工 作状态和故障情况。 SIPLACE 贴片机可安装双色或三色指示灯。 相应的指示灯系统 （双色或三色）使用自动 配置设置，参见贴片机软件的安装 指南，部件号 00196771-xx 。 5.7.1.1 双色指示灯 …
5 使用贴片机 用户手册 SIPLACE SX1/SX2/DX1/DX2
5.6 警报信息和联机帮助 SC.705.xx 以上软件版本 2011 年 10 月 中文版
254
5.6.4 上下文相关联机帮助
要查看当前视图的相关信息，单击 图标以启动站计算机的帮助系统。帮助系统主窗口将随
着警报信息打开。信息指的是当前显示且启动帮助功能的警报。使用目录表、索引和搜索功能来
查看联机帮助的内容。
用户手册 SIPLACE SX1/SX2/DX1/DX2 5 使用贴片机
SC.705.xx 以上软件版本 2011 年 10 月 中文版 5.7 指示灯
255
5.7 指示灯
5.7.1 综述
这些指示灯用于显示贴片机的工作状态和故障情况。 SIPLACE 贴片机可安装双色或三色指示灯。
相应的指示灯系统 （双色或三色）使用自动配置设置，参见贴片机软件的安装指南，部件号
00196771-xx。
5.7.1.1 双色指示灯
图
5.7 - 1
工作状态的指示灯 （示例为
SX1/SX2
）
L1 左侧指示灯
L3 右侧指示灯
TPCB 传送方向
(L1)
(L2)
5 使用贴片机 用户手册 SIPLACE SX1/SX2/DX1/DX2
5.7 指示灯 SC.705.xx 以上软件版本 2011 年 10 月 中文版
256

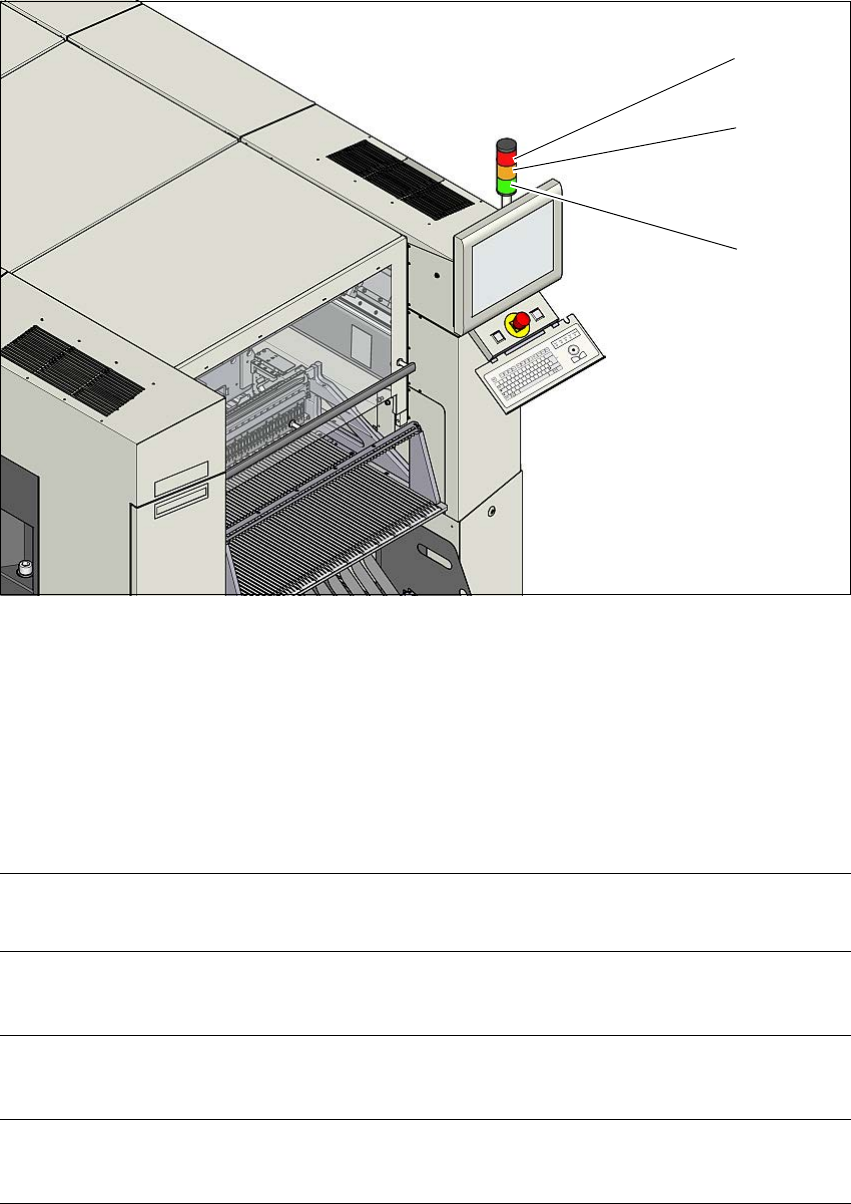

5.7.1.2 三色指示灯
图
5.7 - 2
工作状态的指示灯 （示例为
DX1/DX2
）
L1 红色指示灯
L2 黄色指示灯
L3 绿色指示灯
5.7.2 状态显示及其含义
5
(L2)
(L1)
(L3)
含义 贴片机一侧 状态 - 双色
（白色 / 绿色）
状态 - 三色
（红色 / 黄色 / 绿色）
贴片机正在进行生产。 两侧 白色：开
绿色：关
红色：关
黄色：关
绿色：开
贴片机正在等待输入
印制电路板。
两侧 白色：关
绿色： 700 - 700
红色：关
黄色：关
绿色： 500 - 500
已通过 STOP （停止）按钮停
止了贴片机，必须按下 START
（启动）按钮才能继续生产。
两侧 未配置 红色：关
黄色：关
绿色： 500 - 500
