用户手册 SIPLACE SX1/SX2/DX1/DX2 5 使用贴片机 SC.705.xx 以上软件版本 2011 年 10 月 中文版 5.9 执行目视检查 265 如果供料器组件和料盘芯轴的侧 向偏移不超过 60 mm ，则 X 系列供料器组件能毫无问 题的处理元 件料带。如果预定义设置表明最 大允许偏移不能维持，我们推荐使 用附加料盘芯轴 (1) 支座。只 需将支座插入固定器 (2) ，并 推至偏移小于最大允许值 （ 60 mm…
5 使用贴片机 用户手册 SIPLACE SX1/SX2/DX1/DX2
5.9 执行目视检查 SC.705.xx 以上软件版本 2011 年 10 月 中文版
264
5.9.3 检查 PCB 顶针
Æ 检查升降台上的磁性 PCB 顶针的位置。
- 确保 PCB 顶针不与 PCB 底部元件发生碰撞。
- 此外，确保 PCB 顶针不与 PCB 传送导轨面板发生碰撞。
- 仅使用符合 PCB 条件的，如第 6.11
节，第 341 页中所述。
5.9.4 附加料盘芯轴的支承
5

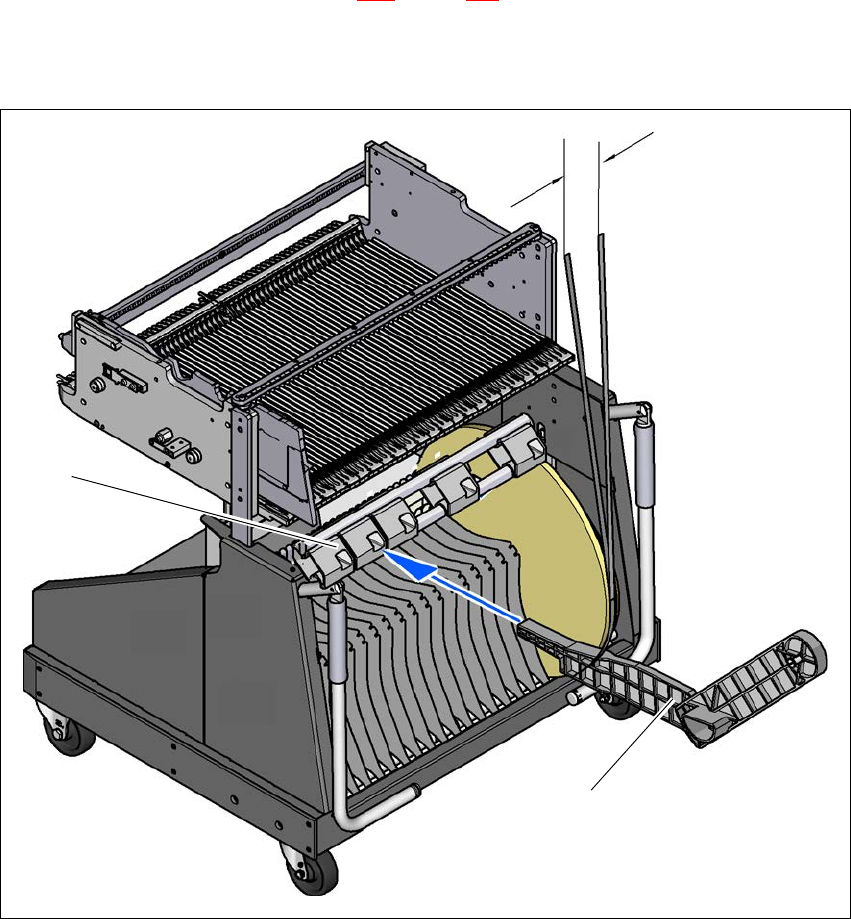

图
5.9 - 2
附加料盘芯轴的支承
(1) 附加料盘芯轴的支承，部件号， 00141217-xx
(2) 支承的安装设备
最大 60 mm
(1)
(2)
用户手册 SIPLACE SX1/SX2/DX1/DX2 5 使用贴片机
SC.705.xx 以上软件版本 2011 年 10 月 中文版 5.9 执行目视检查
265
如果供料器组件和料盘芯轴的侧向偏移不超过 60 mm，则 X 系列供料器组件能毫无问题的处理元
件料带。如果预定义设置表明最大允许偏移不能维持，我们推荐使用附加料盘芯轴 (1) 支座。只
需将支座插入固定器 (2) ，并推至偏移小于最大允许值 （60 mm）。料车共带有 5 个固定器。料
盘芯轴支座能固定 2 个料盘芯轴，这意味在料带容器上方可定位多达 10 个 15 英寸 （381 mm）
的料盘芯轴。
5.9.5 插入料带容器中的分隔板
Æ 分隔板有不同的边，可以用两种方式插入料带容器内。如果使用芯轴则分隔板内芯轴的凹槽
朝上（见图 5.9 - 3
中的 4）。 如果不使用芯轴分隔板的
圆
边指向上方（见图 5.9 - 3 中的 5）。
Æ 如图 5.9 - 3 所示插入分隔板，记住，料带容器的最小分区数为 2x 分区。这将有助于避免贴片
错误。
Æ 检查分隔板是否啮合在三个导轨的同一位置上。否则，分隔板会偏移或弯曲。

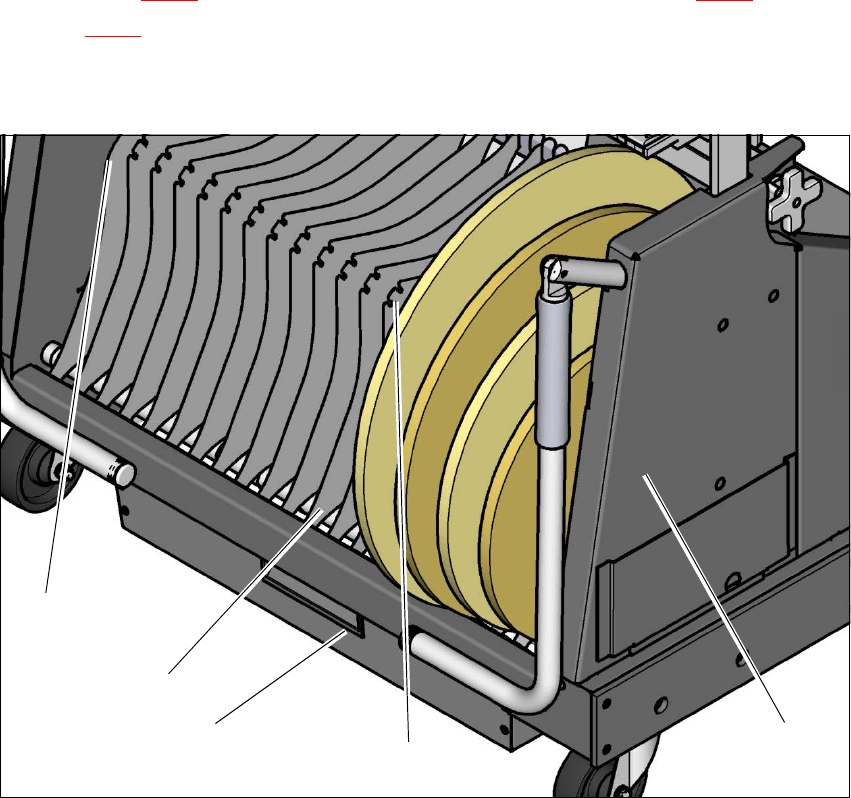

图
5.9 - 3
料带容器中的分隔板
(1) 未使用芯轴时分隔板的位置
(2) 分隔板的导轨
(3) 废料带容器
(1)
(5)
(2)
(3)
(4)
5 使用贴片机 用户手册 SIPLACE SX1/SX2/DX1/DX2
5.9 执行目视检查 SC.705.xx 以上软件版本 2011 年 10 月 中文版
266
(4) 使用芯轴时分隔板的位置
(5) 料带容器
