5 使用贴片机 用户手册 SIPLACE SX1/SX2/DX1/DX2 5.10 安装供料器组件 SC.705.xx 以上软件版本 2011 年 10 月 中文版 276 5.10.4.4 8 mm X 料带供料器组件的料带支承 5 图 5.10 - 8 8 mm X 供料器组件 - 料带支承和接合传感器 (1) 料带支承 , 可拆卸 (2) 料带支承中 的椭圆开口 (3) 接合传感器 安装位置 8 mm X 供料器组件装有料带支承 …
用户手册 SIPLACE SX1/SX2/DX1/DX2 5 使用贴片机
SC.705.xx 以上软件版本 2011 年 10 月 中文版 5.10 安装供料器组件
275
Æ 向前推动控制杆（图 5.10 - 5 中的 5，第 274 页），以便将拾取窗口（图 5.10 - 5 中的 2，第
274
页）升入第一个锁定位置。
Æ 将拾取窗口一侧封料带拉出到拾取窗口底部。
Æ 将封料带折回，直到封料带贴到脱离边 （图 5.10 - 5 中的 3，第 274 页）为止。
请注意 5
封料带贴在脱离边之前，请勿降低拾取窗口。
Æ 将控制杆 （图 5.10 - 5 中的 5，第 274 页）推回，以降低拾取窗口。
Æ 用封料带摇杆 （图 5.10 - 7 中的 2）
引导封料带，直至到达封料带包装轮 （图 5.10 - 7
中的 1）。
5

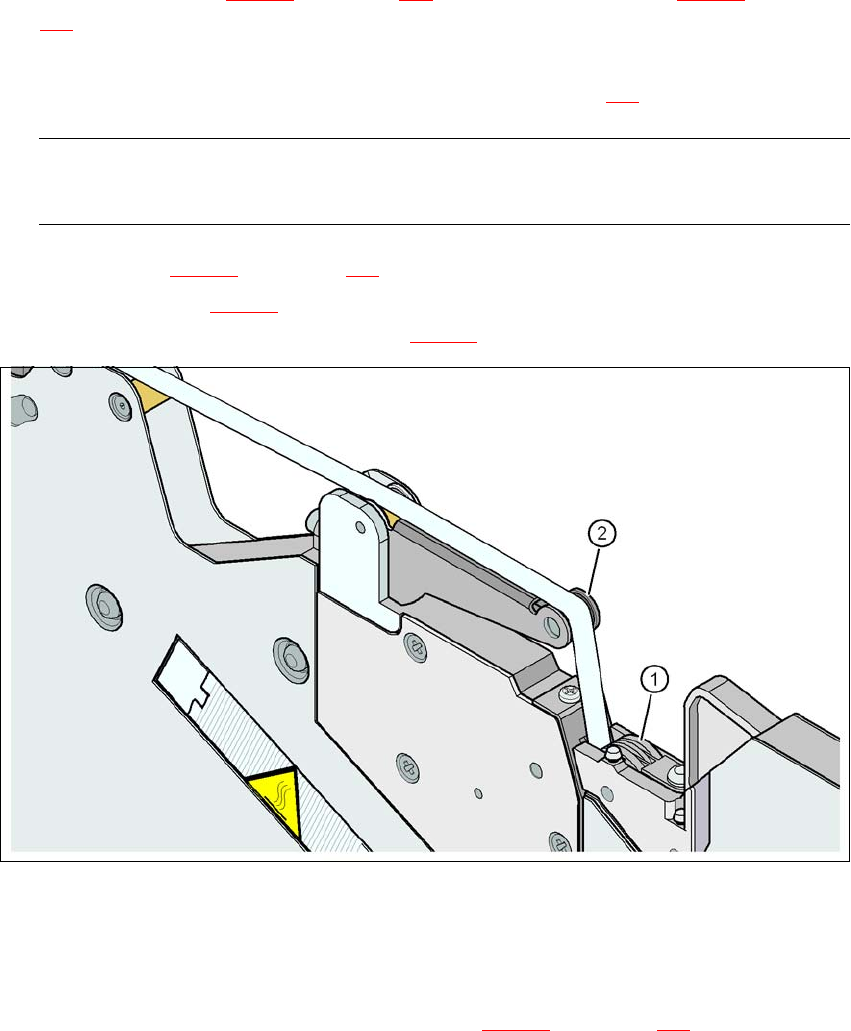

图
5.10 - 7
引导封料带到封料带包装轮
(1) 封料带包装轮
(2) 封料带
5
Æ 在操作员面板上，按住 FOIL（封料带）按钮 （图 5.10 - 6 中的 3，第 274 页），直至封料带
被拉紧。封料带摇杆指向下部，停止驱动马达。
Æ 剪除元件料带，使之与供料器组件前端平齐。
5 使用贴片机 用户手册 SIPLACE SX1/SX2/DX1/DX2
5.10 安装供料器组件 SC.705.xx 以上软件版本 2011 年 10 月 中文版
276
5.10.4.4 8 mm X 料带供料器组件的料带支承
5

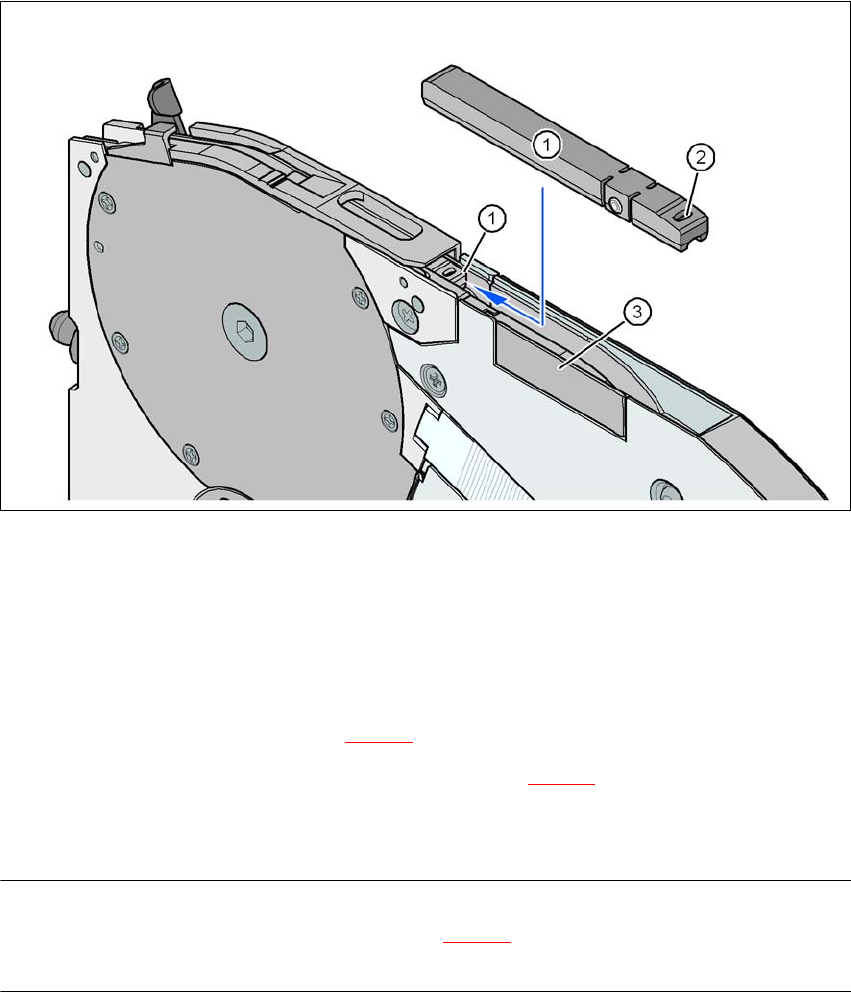

图
5.10 - 8 8 mm X
供料器组件
-
料带支承和接合传感器
(1) 料带支承 , 可拆卸
(2) 料带支承中的椭圆开口
(3) 接合传感器安装位置
8 mm X 供料器组件装有料带支承 （图 5.10 - 8
中的 1）。如有必要，此支承可以轻易拆除。
Æ 将钟表匠螺丝刀尖头插入料带支承中的椭圆形开口 （图 5.10 - 8 中的 2），并向着料带行程的
反方向拉出料带支承。
Æ 插入料带支承时，确保其位于理想的位置。
请注意 5
对于 0402 甚至更小的元件，通常将料带支承 （图 5.10 - 8
中的 1）插入 8 mm X 供料器组件。这
样，您将拥有一个不变的 Z 轴拾取高度，并且将最大程度地缩短更正拾取高度所需要的时间。
用户手册 SIPLACE SX1/SX2/DX1/DX2 5 使用贴片机
SC.705.xx 以上软件版本 2011 年 10 月 中文版 5.10 安装供料器组件
277
5.10.4.5 X 料带供料器组件的接合传感器
接合传感器可以改型为 X 料带供料器组件。传感器有下面两种版本：
8 mm 和 12 mm X 料带供料器组件的接合传感器
16 mm 和 88 mm X 料带供料器组件的接合传感器 5
接合传感器安装于如第 276
页图 5.10 - 8 中的 3 所示的位置。
此外，还可以提供已安装有接合传感器的料带供料器组件 （见第 3.10.2
节，从第 160 页起）。
5.10.5 将元件置于 2x8 mm 料带供料器组件上
2x8mm X 供料器的操作员指南中介绍了如何安装 2x8mm X 供料器组件。
部件号，德语 00196664-xx
部件号，英语 00196665-xx
