用户手册 SIPLACE SX1/SX2/DX1/DX2 5 使用贴片机 SC.705.xx 以上软件版本 2011 年 10 月 中文版 5.10 安装供料器组件 277 5.10.4.5 X 料带供料器组件的接合传感器 接合传感器可以改型为 X 料带供料器组件。传 感器有下面两种版本： 8 mm 和 12 mm X 料带供料器组件的接合传感器 16 mm 和 88 mm X 料带供料器组件的接合传感器 5 接合传感器安装于如第 27…
5 使用贴片机 用户手册 SIPLACE SX1/SX2/DX1/DX2
5.10 安装供料器组件 SC.705.xx 以上软件版本 2011 年 10 月 中文版
276
5.10.4.4 8 mm X 料带供料器组件的料带支承
5
图
5.10 - 8 8 mm X
供料器组件
-
料带支承和接合传感器
(1) 料带支承 , 可拆卸
(2) 料带支承中的椭圆开口
(3) 接合传感器安装位置
8 mm X 供料器组件装有料带支承 （图 5.10 - 8
中的 1）。如有必要，此支承可以轻易拆除。
Æ 将钟表匠螺丝刀尖头插入料带支承中的椭圆形开口 （图 5.10 - 8 中的 2），并向着料带行程的
反方向拉出料带支承。
Æ 插入料带支承时，确保其位于理想的位置。
请注意 5
对于 0402 甚至更小的元件，通常将料带支承 （图 5.10 - 8
中的 1）插入 8 mm X 供料器组件。这
样，您将拥有一个不变的 Z 轴拾取高度，并且将最大程度地缩短更正拾取高度所需要的时间。
用户手册 SIPLACE SX1/SX2/DX1/DX2 5 使用贴片机
SC.705.xx 以上软件版本 2011 年 10 月 中文版 5.10 安装供料器组件
277
5.10.4.5 X 料带供料器组件的接合传感器
接合传感器可以改型为 X 料带供料器组件。传感器有下面两种版本：
8 mm 和 12 mm X 料带供料器组件的接合传感器
16 mm 和 88 mm X 料带供料器组件的接合传感器 5
接合传感器安装于如第 276
页图 5.10 - 8 中的 3 所示的位置。
此外，还可以提供已安装有接合传感器的料带供料器组件 （见第 3.10.2
节，从第 160 页起）。
5.10.5 将元件置于 2x8 mm 料带供料器组件上
2x8mm X 供料器的操作员指南中介绍了如何安装 2x8mm X 供料器组件。
部件号，德语 00196664-xx
部件号，英语 00196665-xx
5 使用贴片机 用户手册 SIPLACE SX1/SX2/DX1/DX2
5.11 观察 X 供料器组件的 LCD 和状态显示屏 SC.705.xx 以上软件版本 2011 年 10 月 中文版
278
5.11 观察 X 供料器组件的 LCD 和状态显示屏
5.11.1 X 供料器组件 8 - 88 mm
X 供料器组件通过多色状态显示屏 （图 5.11 - 1 中的 6）以及 LCD 显示屏 （图 5.11 - 1 中的 1）
指示操作状态。
5

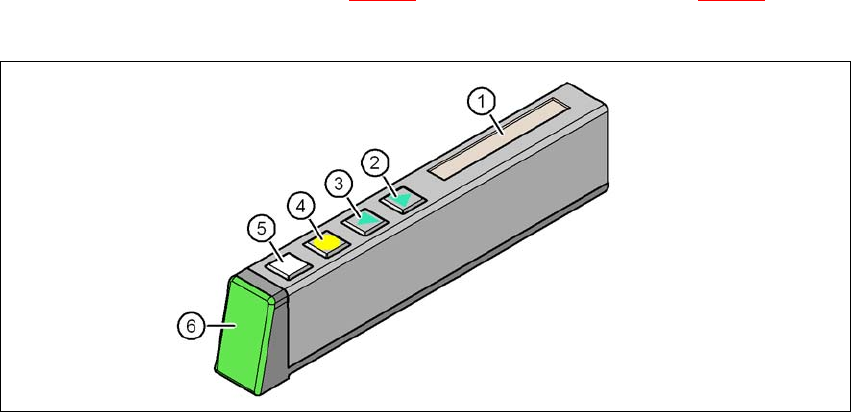

图
5.11 - 1 X
供料器组件的按钮、
LCD
和状态显示屏
(1) LCD 显示屏
(2) FORWARD （前进）按钮
(3) BACK （后退）按钮
(4) FOIL （封料带）按钮
(5) SET （设置）按钮
(6) 状态显示，多色
