ASM 贴片机 SIPLACE SX1SX2DX1DX2 用户手册 - 第287页

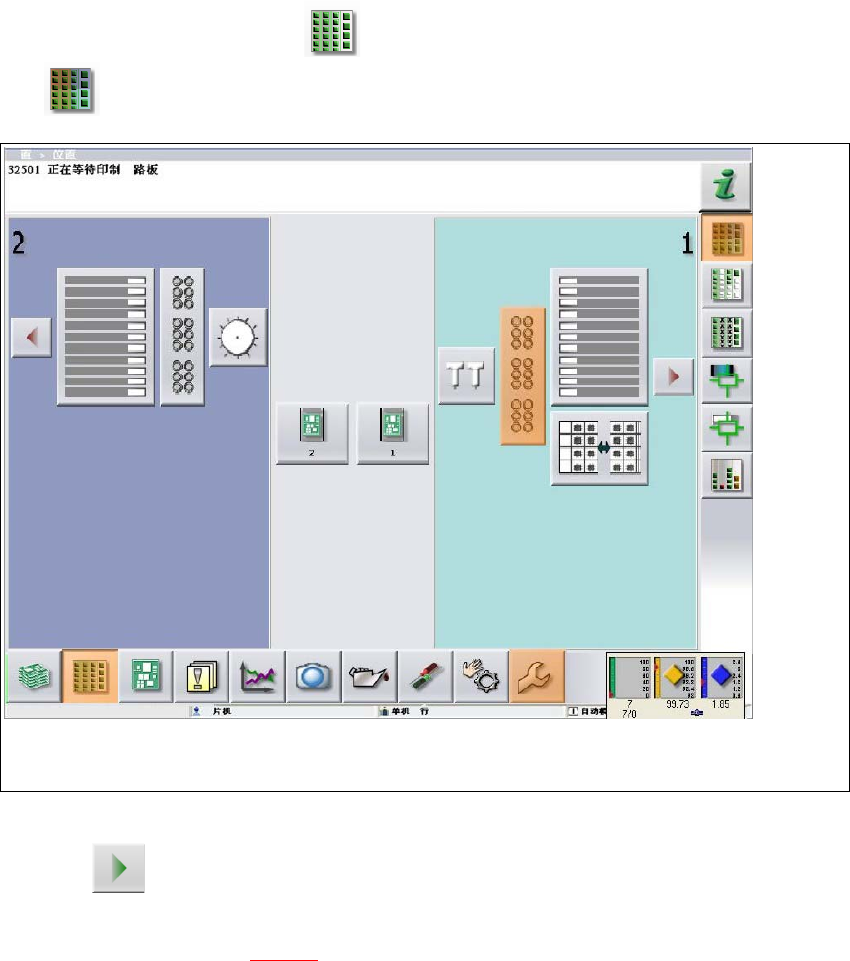

用户手册 SIPLACE SX1/SX2/DX1/DX2 5 使用贴片机 SC.705.xx 以上软件版本 2011 年 10 月 中文版 5.15 装卸料车 （仅限 SX1/SX2 ） 287 5.15.2 卸载料车 在贴片机软件的主视图中选择 Feeders... （供料器） 图标和 Locations （位置） 图标。 5 图 5.15 - 2 SC GUI - locations （位置） 5 单击 图标，释放各自的料位…
5 使用贴片机 用户手册 SIPLACE SX1/SX2/DX1/DX2
5.15 装卸料车 （仅限 SX1/SX2） SC.705.xx 以上软件版本 2011 年 10 月 中文版
286
5.15 装卸料车 （仅限 SX1/SX2）
5.15.1 装卸料车安全说明
警告 5
为防止意外 （挤压危险），料车的装卸必须由一个人完成。
5

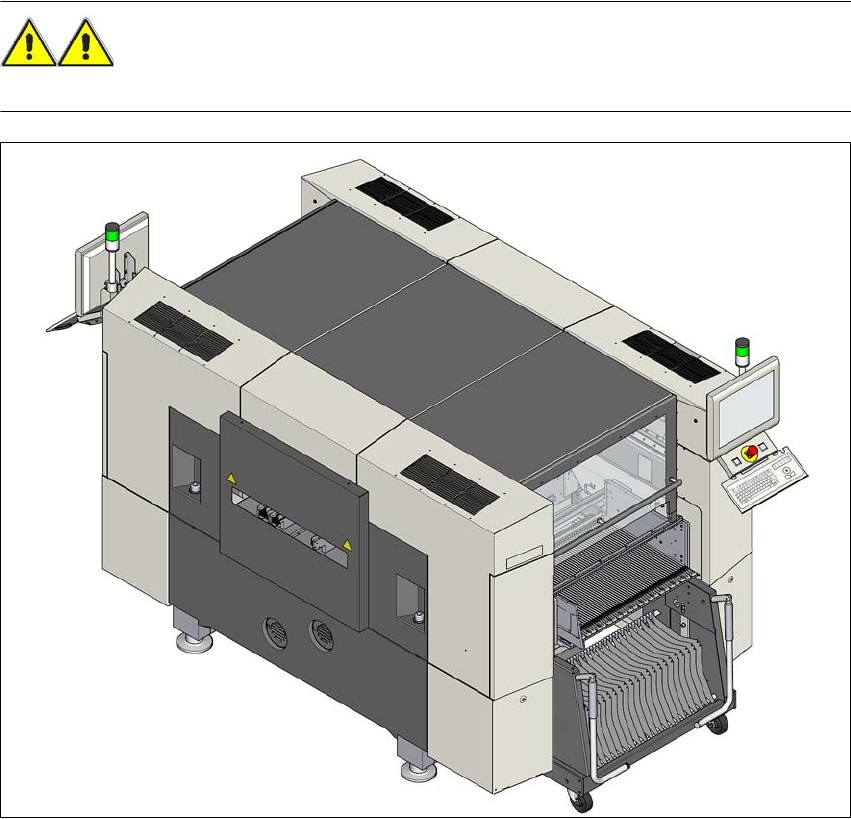

图
5.15 - 1
装卸料车的安全说明
此外，只有在保护罩关闭的情况下，才能装载料车。
5 使用贴片机 用户手册 SIPLACE SX1/SX2/DX1/DX2
5.15 装卸料车 （仅限 SX1/SX2） SC.705.xx 以上软件版本 2011 年 10 月 中文版
288
5
图
5.15 - 3
料车
-
向上转动手柄推入
Æ 两手握住手柄，将料车拉出贴片机。
5.15.3 移动料车的安全说明
警告
为防止发生意外，移动料车时，必须始终遵守以下规则。
Æ 移动料车时，始终双手握住手柄。
Æ 记住，满载元件供料器的料车倾斜 20° 或更大的角度时，会发生侧翻或前倾。
Æ 确保料车移动的表面坡度极小。
Æ 贴片机下面门的倾斜度不得超过 0.63%。这相当于在 800 mm （如转换料台的宽度）距离上
5 mm 的倾斜。
Æ 小心，不要撞上障碍物。料车的速度如果过快，会前倾。
