5 使用贴片机 用户手册 SIPLACE SX1/SX2/DX1/DX2 5.15 装卸料车 （仅限 SX1/SX2 ） SC.705.xx 以上软件版本 2011 年 10 月 中文版 290 请注意 5 装载 X 系列料车前，剪除料带，直至与 X 供料器组件前端平齐，否则空料带无 法进入空料带导 槽。 小心 5 检查贴片头是否在料车的外侧。 Æ 小心地将料车完全推入贴片机，直 至挡杆处。转换料台的限位块 (2) 必须安装到支架下面，…
用户手册 SIPLACE SX1/SX2/DX1/DX2 5 使用贴片机
SC.705.xx 以上软件版本 2011 年 10 月 中文版 5.15 装卸料车 （仅限 SX1/SX2）
289
5.15.4 装载料车
5
图
5.15 - 4
装载料车
(1) 锁定插销
(2) 用于贴片机高度精确调节的高度设置
小心 5
将 SIPLACE X 系列的料车推入贴片机时要小心，确保锁定销不会并撞上障碍物。
(2)
(1)
5 使用贴片机 用户手册 SIPLACE SX1/SX2/DX1/DX2
5.15 装卸料车 （仅限 SX1/SX2） SC.705.xx 以上软件版本 2011 年 10 月 中文版
290
请注意 5
装载 X 系列料车前，剪除料带，直至与 X 供料器组件前端平齐，否则空料带无法进入空料带导
槽。
小心 5
检查贴片头是否在料车的外侧。
Æ 小心地将料车完全推入贴片机，直至挡杆处。转换料台的限位块 (2) 必须安装到支架下面，
以便在贴片机进料处 （右侧和左侧）进行料台高度检查 (1)。
5
图
5.15 - 5
料台高度检查
小心
切勿拆下两个支架 （右侧和左侧）进行料台高度检查 (1)。如果这两个支架中有一个被拆下，则
转换料台可能太高，从而导致碰撞。 5
5
Æ 使用高度设置进行精确调节，以更正料车的高度。限位块和支架的两个表面不能靠得太近。
(1)
(2)
用户手册 SIPLACE SX1/SX2/DX1/DX2 5 使用贴片机
SC.705.xx 以上软件版本 2011 年 10 月 中文版 5.15 装卸料车 （仅限 SX1/SX2）
291
Æ 请注意
关闭保护罩，因为只有在保护罩关闭的情况下，才能装载料车。
5
5
Æ 在贴片机软件的主视图中选择 Feeders... （供料器）图标和
Locations （位置）图标。
Æ 单击 图标，锁定各自的料位，然后等到料车装载完毕。有关更多信息，请参见贴片
机软件联机帮助。

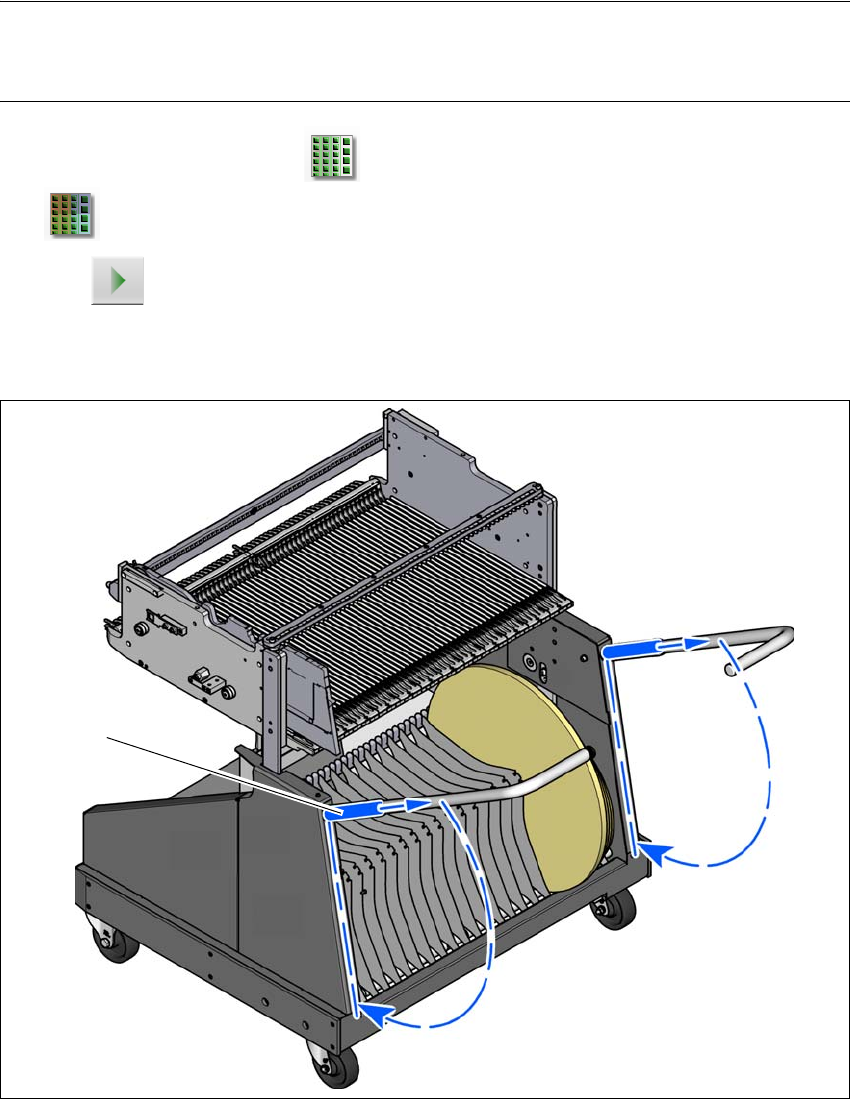

Æ 使用两个手柄向上推动段位器光栅盘，然后向下转动手柄。
5
图
5.15 - 6
料车
棗
向下转动手柄
(1) 向上推动光栅盘
(2) 向下折叠手柄
(1)
(2)
(2)
