用户手册 SIPLACE SX1/SX2/DX1/DX2 6 贴片机扩展部件 SC.705.xx 以上软件版本 2011 年 10 月 中文版 6.1 吸嘴交换器 301 用于 20xx 吸嘴的吸嘴盘 6 - 部件号 03066107-xx 6 图 6.1 - 7 用于 20xx 吸嘴的吸嘴盘 - 锁定板打开 (1) 用于 20xx 吸嘴的 12 吸嘴库 (2) 基准点 （只有打开锁定板后才可见） (3) 锁定板
6 贴片机扩展部件 用户手册 SIPLACE SX1/SX2/DX1/DX2
6.1 吸嘴交换器 SC.705.xx 以上软件版本 2011 年 10 月 中文版
300
6.1.2 SIPLACE MultiStar 的吸嘴交换器 （仅限 SX1/SX2）
部件号 00519841-xx 吸嘴交换器 CPP，用于位置 1 或 2
部件号 00519842-xx 吸嘴交换器 CPP，用于位置 3 和 4
6

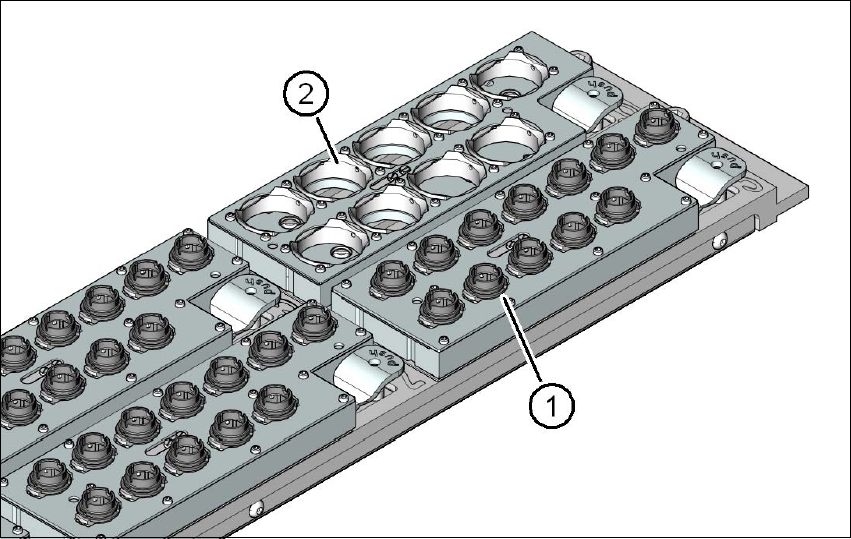

图
6.1 - 6 MultiStar
和
SpeedStar
吸嘴交换器
(1) 用于 20xx 吸嘴的吸嘴盘
(2) 用于 28xx 吸嘴的吸嘴盘
6.1.2.1 说明
吸嘴盘安装到公共托盘顶上，并用两个圆柱销固定，然后用 4 个按钮拧紧。每个吸嘴盘上的两个
基准点确定吸嘴盘的准确位置。通过微型开关监视吸嘴盘在托盘顶上的位置是否正确，以防止贴
片头与任何向上弹出的吸嘴盘发生碰撞。所有四个吸嘴盘位置必须被填充，因为安全电路会由于
吸嘴盘缺失或吸嘴盘未正确就位，而停止贴片机。吸嘴交换器通过吸嘴盘代码来识别吸嘴盘是用
于 20xx 吸嘴的还是用于 28xx 吸嘴的 （CPP 贴片头）。
在吸嘴贴片机上，MultiStar 吸嘴可通过气喷法抛弃某些元件。MultiStar 吸嘴可被剥下并置于抛料
仓中。
用户手册 SIPLACE SX1/SX2/DX1/DX2 6 贴片机扩展部件
SC.705.xx 以上软件版本 2011 年 10 月 中文版 6.1 吸嘴交换器
301
用于 20xx 吸嘴的吸嘴盘 6
- 部件号 03066107-xx
6
图
6.1 - 7
用于
20xx
吸嘴的吸嘴盘
-
锁定板打开
(1) 用于 20xx 吸嘴的 12 吸嘴库
(2) 基准点 （只有打开锁定板后才可见）
(3) 锁定板
6 贴片机扩展部件 用户手册 SIPLACE SX1/SX2/DX1/DX2
6.1 吸嘴交换器 SC.705.xx 以上软件版本 2011 年 10 月 中文版
302

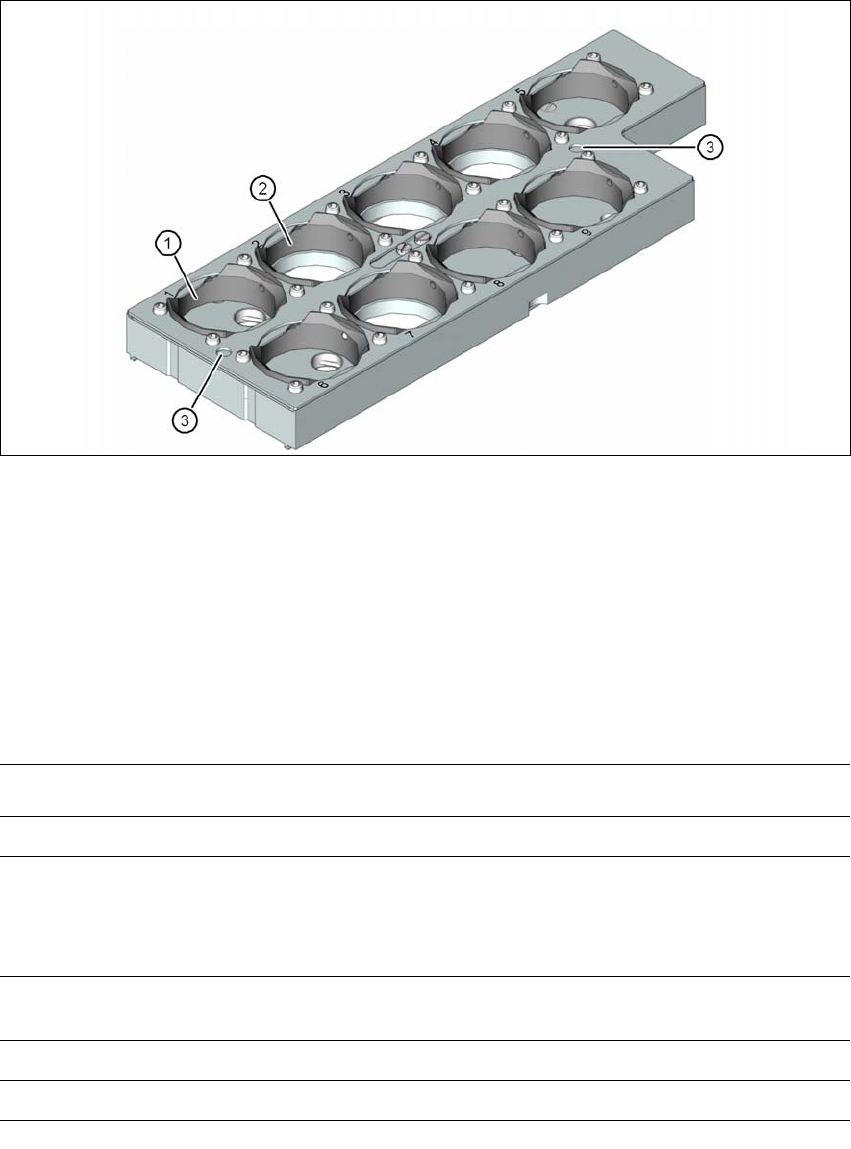

用于 28xx 吸嘴的吸嘴盘 6
- 部件号 03065782-xx
6
图
6.1 - 8
用于
28xx
吸嘴的吸嘴盘
(1) 5 个用于 28xx 吸嘴的吸嘴库，吸嘴最大长度是 12.5 mm
（吸嘴库编号 1、 5、 6、 8 和 9）
(2) 4 个用于 28xx 吸嘴的吸嘴库，吸嘴最大长度是 20.0 mm
（吸嘴库编号 2、 3、 4 和 7）
(3) 基准点 （只有打开锁定板后才可见）
6.1.2.2 技术数据
6
SIPLACE MultiStar 吸嘴交换器
尺寸 （长 x 宽 x 高）
314 mm x 94.5 mm x 72.25 mm
吸嘴固定器的数目
类型 20xx
36
类型 28xx
9
吸嘴类型 （标配）
a
a) 需要时可调整吸嘴库的数目 （如 4 x 28xx）
使用 20xx 吸嘴的 3 个吸嘴盘
使用 28xx 吸嘴的 1 个吸嘴盘
吸嘴更换时间 每个吸嘴大约 2 秒
压缩空气连接
0.45 MPa (4.5 bar)
