6.1.2.3 SIPLACE MultiStar 吸嘴交换器在 SX 贴片机中的位置
6

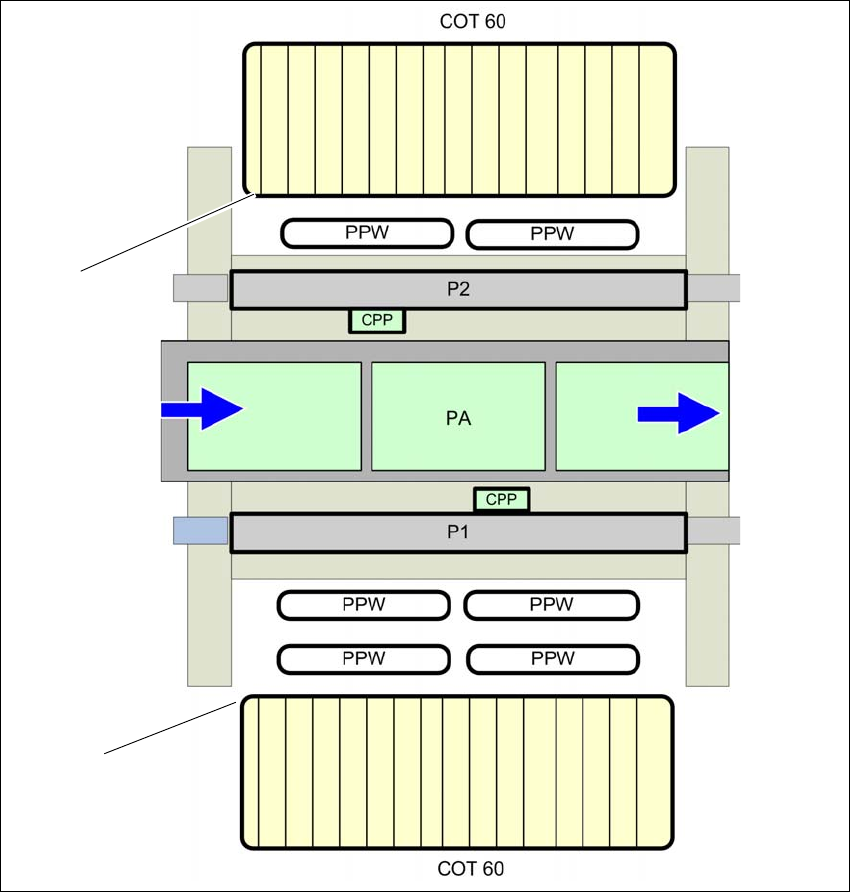

图
6.1 - 9 SIPLACE MultiStar
吸嘴交换器的位置
-
示例
6
(1)
处于里面位置的料车
(2)
处于外面位置的料车
(PPW)
吸嘴交换器
(PA)
贴片区
(1)
(2)
6 贴片机扩展部件 用户手册 SIPLACE SX1/SX2/DX1/DX2
6.1 吸嘴交换器 SC.705.xx 以上软件版本 2011 年 10 月 中文版
304
6.1.2.4 装配
在 SX 贴片机中，吸嘴交换器固定在料车装卸装置上。也可安装其他吸嘴交换器。
6
图

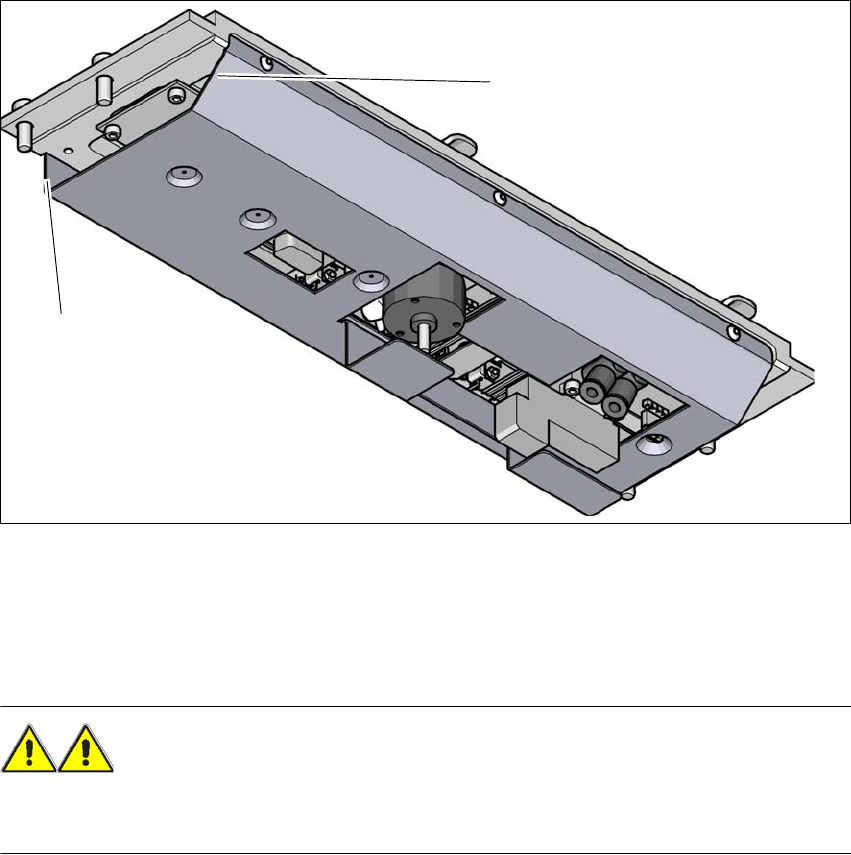

6.1 - 10
吸嘴交换器的组装位置
-
从下向上看
(1) 斜边指向料车装卸装置
(2) 垂直边指向 PCB 传送导轨
Æ 调整吸嘴交换器，使斜边指向料车装卸装置。
警告 6
- 只能为每个贴片头安装相应的吸嘴交换器，以及贴片头各自的吸嘴盘。使用混合配置，贴片
头有发生碰撞的风险。
(1)
(2)
用户手册 SIPLACE SX1/SX2/DX1/DX2 6 贴片机扩展部件
SC.705.xx 以上软件版本 2011 年 10 月 中文版 6.1 吸嘴交换器
305
6.1.2.5 操作说明
Æ 第一次将某一类型的吸嘴放入吸嘴盘时，贴上一个粘性标签，以识别吸嘴类型。
请注意 6
在贴片机外面装吸嘴盘，并始终更换整个吸嘴盘。 6
Æ 打开锁定板，并将吸嘴放入吸嘴固定器中。
Æ 关闭锁定板，使得吸嘴不会从吸嘴盘中掉出来。
小心 6
将吸嘴放入吸嘴盘之前，确保收集贴片头上的所有吸嘴都已经回到其吸嘴盘中。 6
请注意 6
不要让元件掉落到吸嘴盘上，否则会卡住锁定板。所以应定期清洗吸嘴盘和空料位。
Æ 有关吸嘴交换器的编程，见 SIPLACE Pro 用户手册。
6.1.2.6 更换吸嘴盘
Æ 按下控制杆 （图 6.1 - 11 中的 1，第 306 页），从按扣滚珠 （图 6.1 - 11 中的 5，第 306 页）
中释放吸嘴盘。将吸嘴盘从支架提出。
警告 6
吸嘴盘 （图 6.1 - 11
中的 1）上任何突出的控制杆都会引起贴片头碰撞。因而，应确认控制杆没
有超出吸嘴盘。
