6.1.3 SIPLACE TwinStar 吸嘴交换器
部件号 00519845-xx 吸嘴交换器 TwinHead SX
部件号 03005191-xx 2 个吸嘴的吸嘴盘
部件号 03001807-xx 1 个吸嘴的吸嘴盘
6

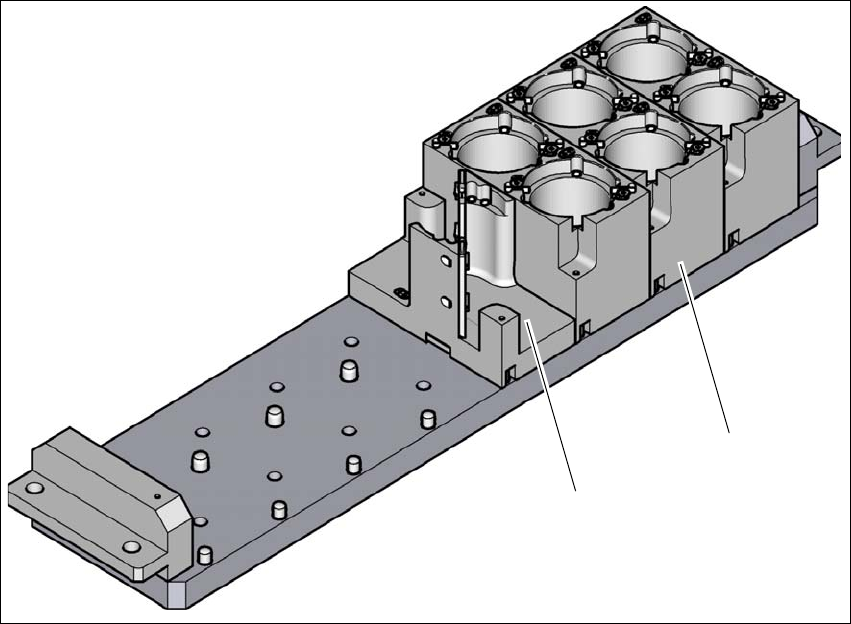

图
6.1 - 14 SIPLACE TwinStar
吸嘴交换器
(1) 2 个吸嘴的吸嘴盘
(2) 1 个吸嘴的吸嘴盘
6.1.3.1 说明
默认情况下，该吸嘴交换器安装了 3 个吸嘴盘，每个吸嘴盘有 2 个吸嘴库，还有一个额外的吸嘴
盘，上面只有 1 个吸嘴库。还有 4 个吸嘴盘空间可用，可安装上面带有 1 个或 2 个吸嘴库的吸嘴
盘。
目前可使用两种不同类型的吸嘴盘：标准吸嘴盘和容纳专用吸嘴或夹持器的吸嘴盘。吸嘴盘置于
一个公共的支承面上。每个吸嘴盘利用两个平行销对中，并用 2 颗埋头螺钉固定在位。
(1)
(2)
用户手册 SIPLACE SX1/SX2/DX1/DX2 6 贴片机扩展部件
SC.705.xx 以上软件版本 2011 年 10 月 中文版 6.1 吸嘴交换器
309
6.1.3.2 技术数据
6
6
SIPLACE TwinStar 吸嘴交换器
尺寸 （长 x 宽 x 高）
314 mm x 68 mm x 49 mm
吸嘴固定器的数目 标准吸嘴，最多 16 个
专用吸嘴或夹持器， 4 个
吸嘴类型 5xx，标准
4 xx，带适配板
9 xx，带适配板
吸嘴更换时间 每个吸嘴大约 2 秒
6 贴片机扩展部件 用户手册 SIPLACE SX1/SX2/DX1/DX2
6.1 吸嘴交换器 SC.705.xx 以上软件版本 2011 年 10 月 中文版
310
6.1.3.3 SIPLACE TwinStar 吸嘴交换器在 SX 贴片机中的位置
6

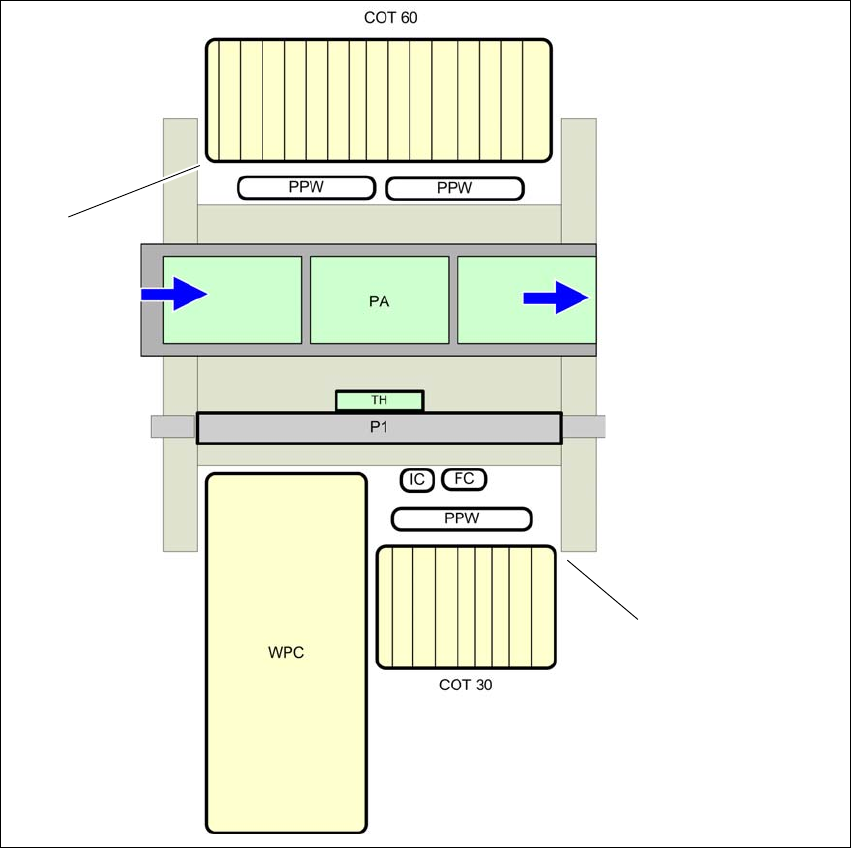

图
6.1 - 15 SIPLACE TwinStar
吸嘴交换器的位置
-
示例
6
(1)
处于里面位置的料车
(2)
处于外面位置的料车
(PPW)
吸嘴交换器
(PA)
贴片区
(1)
(2)
