6 贴片机扩展部件 用户手册 SIPLACE SX1/SX2/DX1/DX2 6.1 吸嘴交换器 SC.705.xx 以上软件版本 2011 年 10 月 中文版 312 6.1.3.5 SIPLACE T winSt ar 的元件抛料仓 可以为 SIPLACE T w inS tar 安装元件 抛料仓。该抛料仓放在微间距视像 模块旁。 6.1.3.6 夹持器和专用吸嘴 SIPLACE 贴片机可使用穿孔技术来贴 装元件和异形元件 (OS…
用户手册 SIPLACE SX1/SX2/DX1/DX2 6 贴片机扩展部件
SC.705.xx 以上软件版本 2011 年 10 月 中文版 6.1 吸嘴交换器
311
6.1.3.4 装配
吸嘴交换器固定在料车装卸装置上。
6

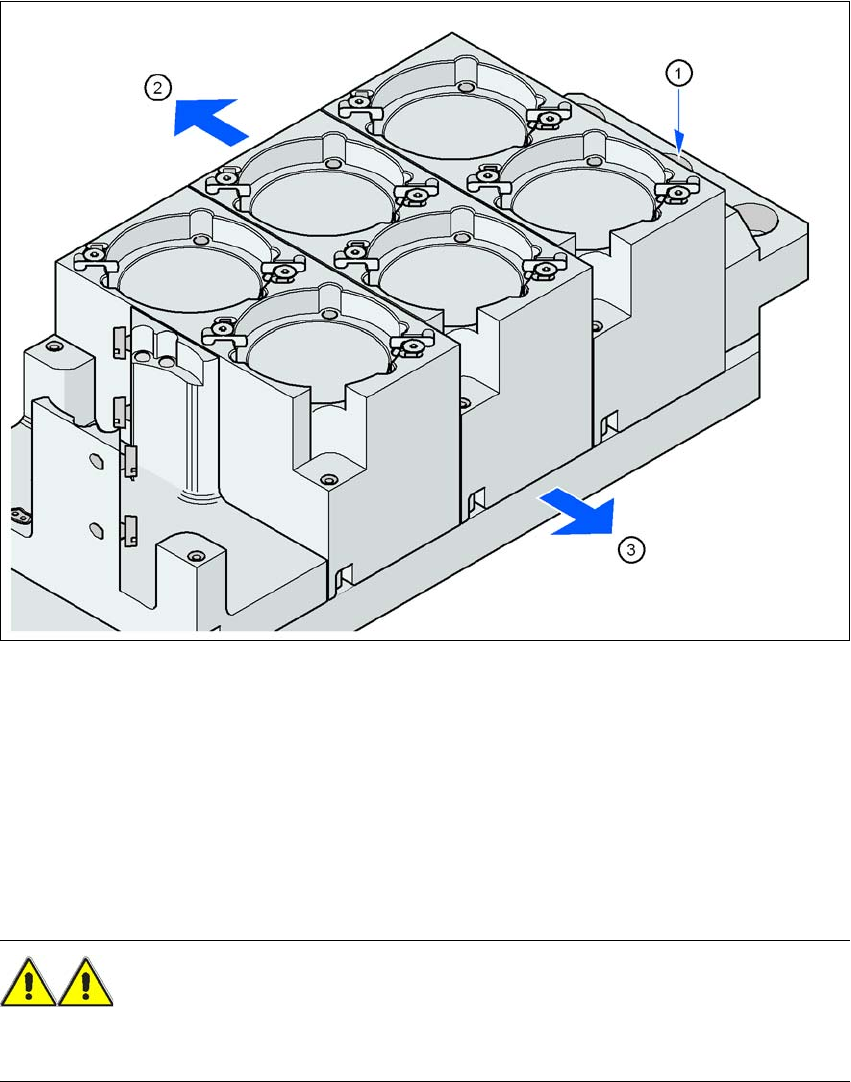

图
6.1 - 16
装配位置
(1) 标记孔
(2) 操作员侧
(3) 指向 PCB 传送导轨的箭头
6
Æ 调整吸嘴交换器，以便从操作员角度看，标记孔 (1) 在左侧。
警告 6
只能为每个贴片头安装相应的吸嘴交换器，以及贴片头各自的吸嘴盘。使用混合配置，贴片头有
发生碰撞的风险。
6 贴片机扩展部件 用户手册 SIPLACE SX1/SX2/DX1/DX2
6.1 吸嘴交换器 SC.705.xx 以上软件版本 2011 年 10 月 中文版
312
6.1.3.5 SIPLACE TwinStar 的元件抛料仓
可以为 SIPLACE TwinStar 安装元件抛料仓。该抛料仓放在微间距视像模块旁。
6.1.3.6 夹持器和专用吸嘴
SIPLACE 贴片机可使用穿孔技术来贴装元件和异形元件 (OSC)，以及标准的 SMT。 ASM 也在不
断开发专用吸嘴和夹持器。
所有贴片头都可使用专用吸嘴，这样可以最快的速度、最高的精确度和灵活性贴装元件。使用自
动吸嘴交换器还可缩短交换吸嘴时所需的安装时间。
ASM 可提供用于拾取贴片头的机械夹持器。 如果元件表面不适于吸嘴的吸取，可用机械夹持器拾
取并放置吸嘴。夹持器分两种，其功能分为两组。
- 外边缘夹持元件的夹持器
- 内边缘夹持元件的夹持器。
有关专用吸嘴和夹持器的资料，可从 ASM 获得。 有关使用专用吸嘴盘和夹持器进行贴装的资料，
也可与 ASM 联系。
用户手册 SIPLACE SX1/SX2/DX1/DX2 6 贴片机扩展部件
SC.705.xx 以上软件版本 2011 年 10 月 中文版 6.1 吸嘴交换器
313
6.1.4 12 段位器收集贴片头吸嘴交换器
部件号 00120604-xx 吸嘴交换器 DX， C&P12，用于位置 1 或 2
6
图
6.1 - 17 SIPLACE SpeedStar
吸嘴交换器
6.1.4.1 说明
该吸嘴交换器可容纳 4 个吸嘴盘，每个吸嘴盘上有 12 个吸嘴库。
吸嘴盘置于一个公共的支承面上。用两个平行销将吸嘴盘居中，并用 4 个按钮将其固定就位。每
个吸嘴盘上的两个基准点确定吸嘴盘的准确位置。通过微型开关监视吸嘴盘在基本吸嘴交换器上
的位置是否正确，以防止贴片头与任何向上弹出的吸嘴盘发生碰撞。所有的吸嘴盘位置必须被填
充，因为安全电路会由于吸嘴盘缺失或吸嘴盘未正确就位，而停止贴片机。
在安装好吸嘴的贴片机上，元件会碰掉 SpeedStar 吸嘴，导致吸嘴脱离并被抛弃。
小心
12 段位器收集贴片头的吸嘴盘只能用于 12 段位器收集贴片头。 6
