6 贴片机扩展部件 用户手册 SIPLACE SX1/SX2/DX1/DX2 6.1 吸嘴交换器 SC.705.xx 以上软件版本 2011 年 10 月 中文版 318 请注意 6 - 将锁定板移到 " 吸嘴盘锁 定 " 位置。 - 插入前要对齐吸嘴盘，让对中销 （图 6.1 - 4 中的 2 和 6 ，第 298 页）滑入对中孔和槽内。 Æ 将吸嘴盘放置在揿扣滚珠 （图 6.1 - 4 中的 5 ，第 298 页…
用户手册 SIPLACE SX1/SX2/DX1/DX2 6 贴片机扩展部件
SC.705.xx 以上软件版本 2011 年 10 月 中文版 6.1 吸嘴交换器
317
警告 6
吸嘴盘 （图 6.1 - 4
中的 1）上任何突出的控制杆都会引起贴片头碰撞。因而，应确认控制杆没有
超出吸嘴盘。
6

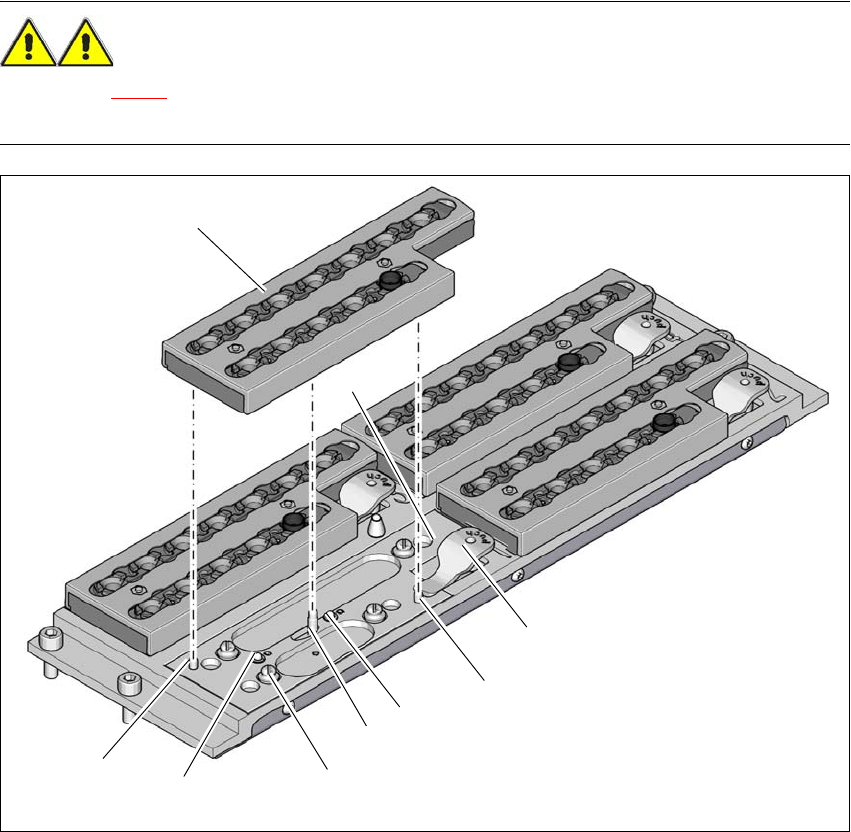

图
6.1 - 20 SpeedStar
吸嘴交换器
-
更换吸嘴盘
(1) 提升吸嘴盘的控制杆
(2) 平行销，位于吸嘴盘上的孔内
(3) 弹簧销 (3 x)，用于触发微型开关
(4) 滑动装置的弹簧销，移动锁定板
(5) 揿扣滚珠
(6) 平行销，位于吸嘴盘上的槽内
(7) " 吸嘴盘锁定 " 位置上的锁定板
(1)
(2)
(3)
(4)
(5)
(3)
(6)
(3)
(7)
6 贴片机扩展部件 用户手册 SIPLACE SX1/SX2/DX1/DX2
6.1 吸嘴交换器 SC.705.xx 以上软件版本 2011 年 10 月 中文版
318
请注意 6
- 将锁定板移到 " 吸嘴盘锁定 " 位置。
- 插入前要对齐吸嘴盘，让对中销 （图 6.1 - 4 中的 2 和 6，第 298 页）滑入对中孔和槽内。
Æ 将吸嘴盘放置在揿扣滚珠 （图 6.1 - 4 中的 5，第 298 页）上。
Æ 平稳地按下吸嘴盘，以便使揿扣滚珠同时啮合到揿扣中。
6.1.4.7 位置检测
吸嘴交换器上每个吸嘴盘都有两个基准点：其中一个确定位置，另一个确定角度。
6

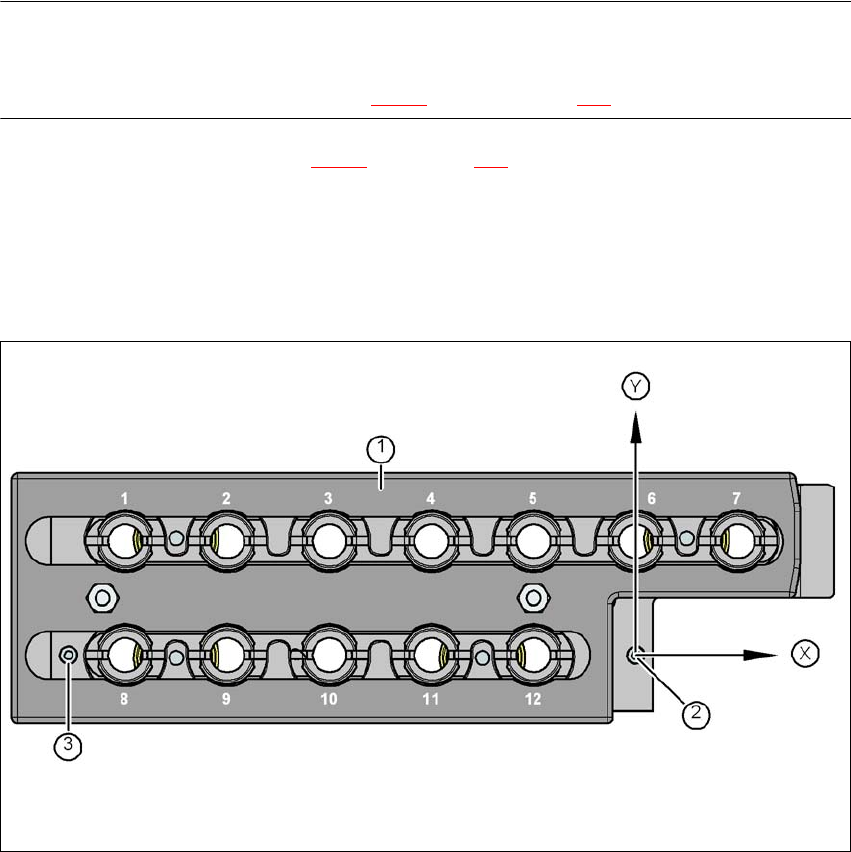

图
6.1 - 21
吸嘴盘
-
吸嘴固定器编号，用于确定位置和角度的基准点
(1) " 打开吸嘴盘 " 位置上的锁定板
(2) 确定位置的基准点
(3) 确定角度的基准点
用户手册 SIPLACE SX1/SX2/DX1/DX2 6 贴片机扩展部件
SC.705.xx 以上软件版本 2011 年 10 月 中文版 6.2 华夫盘交换器 (WPC5/WPC6)
319
6.2 华夫盘交换器 (WPC5/WPC6)
WPC5 的功能和技术数据与 WPC6 的大体相同。但是，WPC6 还有一个不可停止模块。 WPC5/6
可在 SIPLACE SX1/SX2 和 DX1/DX2 上使用。
6.2.1 WPC 5 综述
部件号 00119827-xx WPC5
6

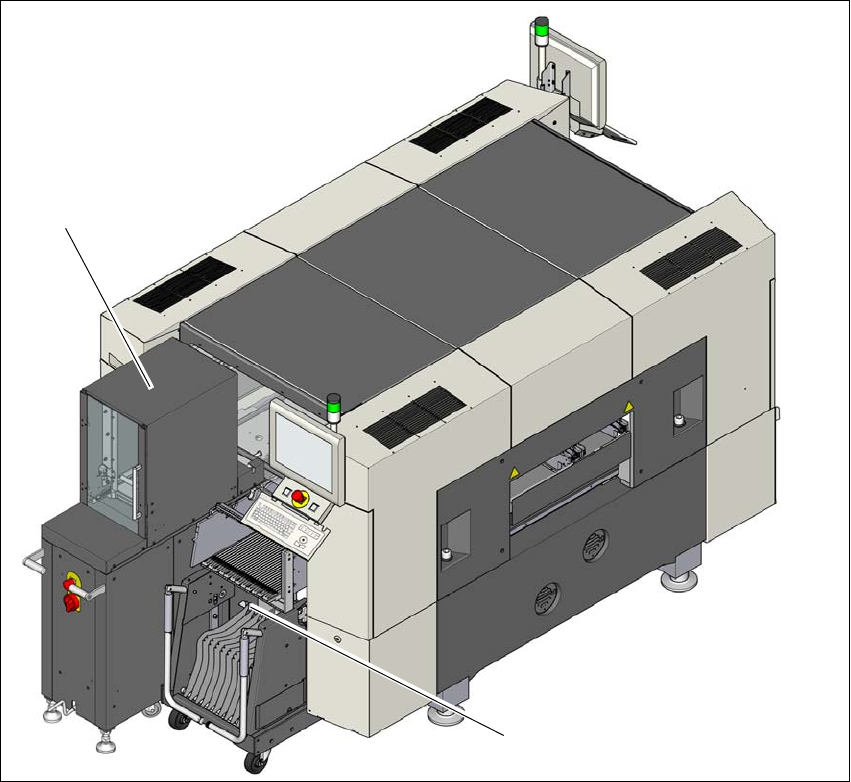

图
6.2 - 1 SIPLACE SX1/SX2
上的
WPC5
(1) WPC5
(2) 带有 30 个料槽的料车
(1)
(2)
