用户手册 SIPLACE SX1/SX2/DX1/DX2 6 贴片机扩展部件 SC.705.xx 以上软件版本 2011 年 10 月 中文版 6.2 华夫盘交换器 (WPC5/WPC6) 319 6.2 华夫盘交换器 (WPC5/WPC6) WPC5 的功能和技术数据与 WPC6 的大体 相同。 但是， WPC6 还有一个不可停止模块。 WPC5/6 可在 SIPLACE SX1/SX2 和 DX1/DX2 上使用。 6.2.1 WP…
6 贴片机扩展部件 用户手册 SIPLACE SX1/SX2/DX1/DX2
6.1 吸嘴交换器 SC.705.xx 以上软件版本 2011 年 10 月 中文版
318
请注意 6
- 将锁定板移到 " 吸嘴盘锁定 " 位置。
- 插入前要对齐吸嘴盘，让对中销 （图 6.1 - 4 中的 2 和 6，第 298 页）滑入对中孔和槽内。
Æ 将吸嘴盘放置在揿扣滚珠 （图 6.1 - 4 中的 5，第 298 页）上。
Æ 平稳地按下吸嘴盘，以便使揿扣滚珠同时啮合到揿扣中。
6.1.4.7 位置检测
吸嘴交换器上每个吸嘴盘都有两个基准点：其中一个确定位置，另一个确定角度。
6
图
6.1 - 21
吸嘴盘
-
吸嘴固定器编号，用于确定位置和角度的基准点
(1) " 打开吸嘴盘 " 位置上的锁定板
(2) 确定位置的基准点
(3) 确定角度的基准点
用户手册 SIPLACE SX1/SX2/DX1/DX2 6 贴片机扩展部件
SC.705.xx 以上软件版本 2011 年 10 月 中文版 6.2 华夫盘交换器 (WPC5/WPC6)
319
6.2 华夫盘交换器 (WPC5/WPC6)
WPC5 的功能和技术数据与 WPC6 的大体相同。但是，WPC6 还有一个不可停止模块。 WPC5/6
可在 SIPLACE SX1/SX2 和 DX1/DX2 上使用。
6.2.1 WPC 5 综述
部件号 00119827-xx WPC5
6
图
6.2 - 1 SIPLACE SX1/SX2
上的
WPC5
(1) WPC5
(2) 带有 30 个料槽的料车
(1)
(2)
6 贴片机扩展部件 用户手册 SIPLACE SX1/SX2/DX1/DX2
6.2 华夫盘交换器 (WPC5/WPC6) SC.705.xx 以上软件版本 2011 年 10 月 中文版
320

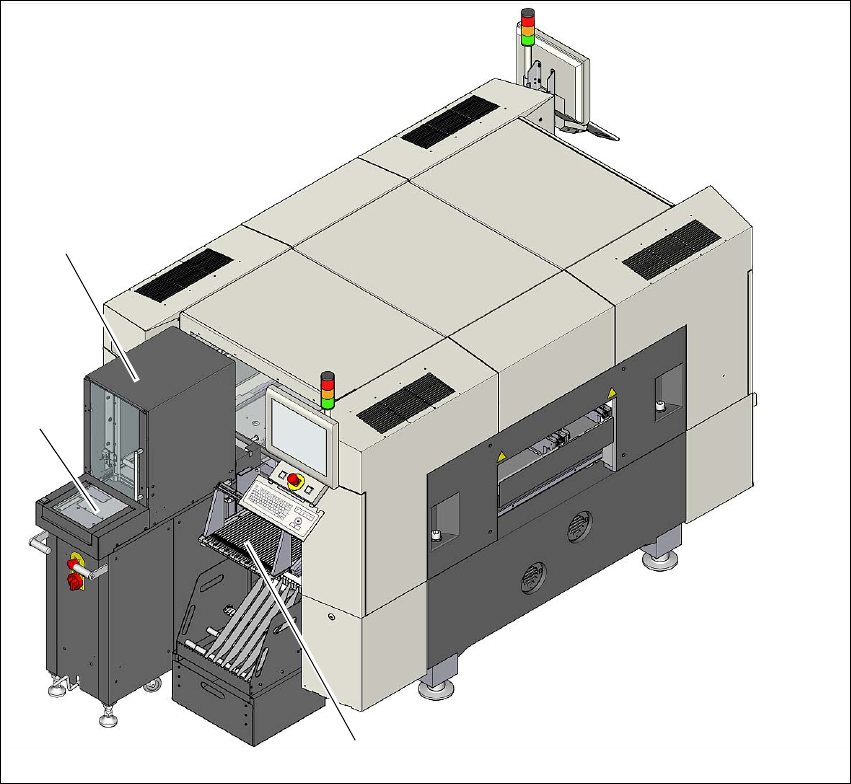

6.2.2 WPC6 综述
部件号 00119828-xx SIPLACE DX1/DX2 上的 WPC 6
6
图
6.2 - 2 SIPLACE DX1/DX2
上的
WPC6
(1) WPC6
(2) 不可停止模块
(3) 有 30 个料槽的 DX 料台
(1)
(3)
(2)
