用户手册 SIPLACE SX1/SX2/DX1/DX2 6 贴片机扩展部件 SC.705.xx 以上软件版本 2011 年 10 月 中文版 6.2 华夫盘交换器 (WPC5/WPC6) 323 6.2.5.2 电气额定值 6 6.2.5.3 允许的环境条件 6 6.2.6 WPC5/WPC6 安装说明 WPC5/WPC6 可安装到 SX/DX 贴片机的左侧 （位置 1 或位置 2 处） 。 电源电压 3 x 200 V~ ± 5 %…
6 贴片机扩展部件 用户手册 SIPLACE SX1/SX2/DX1/DX2
6.2 华夫盘交换器 (WPC5/WPC6) SC.705.xx 以上软件版本 2011 年 10 月 中文版
322
6.2.5 技术数据
6.2.5.1 尺寸，重量
6
WPC5/WPC6 尺寸
长 x 宽
高度
900 mm PCB 传送导轨高度
930 mm PCB 传送导轨高度
950 mm PCB 传送导轨高度
1520 mm x 360 mm
1,430 mm
1,460 mm
1,480 mm
WPC5 重量
基本配置 （带有料盘盒和华夫盘托盘）
完整配置 （带有 WPTC 和装有元件的料盘
盒）
约 270 kg
约 320 kg
WPC6 重量
基本配置 （带有料盘盒和华夫盘托盘）
完整配置 （带有 WPTC 和装有元件的料盘
盒）
约 280 kg
约 330 kg
WPC5/WPC6 表面载荷
≤ 25 N/cm²
华夫盘托盘的重量
0.8 kg
华夫盘托盘的尺寸
尺寸 （长 x 宽 x 高）
360 mm x 260 mm x 6 mm
华夫盘托盘的尺寸
长 x 宽 x 高
高度 （包括元件）
模式 - 标准：
模式 - 高元件：
347 mm x 235 mm x 15 mm
最大 29 mm
最大 32 mm
层间距
17 mm (± 2 mm)
储存容量 28 个华夫盘托盘
华夫盘托盘更换时间
料层 1 以上
料层 10 以上
料层 27 以上
1.9 秒
2.3 秒
2.8 秒
用户手册 SIPLACE SX1/SX2/DX1/DX2 6 贴片机扩展部件
SC.705.xx 以上软件版本 2011 年 10 月 中文版 6.2 华夫盘交换器 (WPC5/WPC6)
323
6.2.5.2 电气额定值
6
6.2.5.3 允许的环境条件
6
6.2.6 WPC5/WPC6 安装说明
WPC5/WPC6 可安装到 SX/DX 贴片机的左侧 （位置 1 或位置 2 处）。
电源电压 3 x 200 V~ ± 5 % ； 50/60 Hz （日本）
3 x 208 V~ ± 5 % ； 50/60 Hz （美国）
3 x 230 V~ ± 5 % ； 50/60 Hz
3 x 380 V~ ± 5 % ； 50/60 Hz
3 x 400 V~ ± 5 % ； 50/60 Hz （欧洲）
3 x 415 V~ ± 5 % ； 50/60 Hz
标准视在功率
1.5 kVA
标准有效功率
1.0 kW
保险丝 3 x 10 或 3 x 16 A
室内温度 15°C 至 35°C
空气湿度
30 - 75%
（通常不能高于 45%，这样贴片机内不会出现冷凝现象。）
6 贴片机扩展部件 用户手册 SIPLACE SX1/SX2/DX1/DX2
6.2 华夫盘交换器 (WPC5/WPC6) SC.705.xx 以上软件版本 2011 年 10 月 中文版
324
6.2.7 安装 WPC5/WPC6 后的尺寸
6

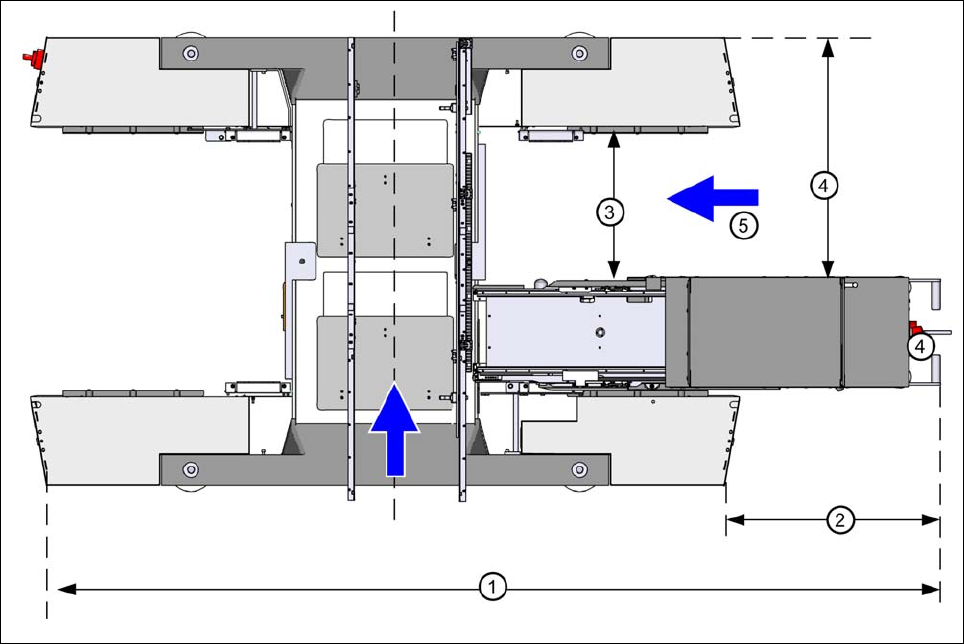

图
6.2 - 3
安装
WPC5/WPC6
后
SX
贴片机的尺寸
(1) 3000 mm
(2) 700 mm
(3) 445 mm
(4) 769 mm
(5) 有 30 个料槽的料车 /DX 料台的位置
