6 贴片机扩展部件 用户手册 SIPLACE SX1/SX2/DX1/DX2 6.8 Mult iStar 的元件照相机 SC.705.xx 以上软件版本 2011 年 10 月 中文版 338 6.8 MultiS t ar 的元件照相机 6.8.1 元件照相机 （静止， P&P ， 33 型， 55 x 45 ，数字） 部件号 00519902- xx 用于 CPP 贴片头的静止照相机， 33 型 6 图 6.8 - 1 元…
用户手册 SIPLACE SX1/SX2/DX1/DX2 6 贴片机扩展部件
SC.705.xx 以上软件版本 2011 年 10 月 中文版 6.7 TwinStar 的元件照相机， FC 照相机
337
6.7.3 技术数据
6
6
6
6
6.7.4 位置
有关静止元件照相机的位置和相关的配置，见第 3.9.2 节，第 150 页。
元件尺寸 0.2 mm x 0.2 mm，最高 16 mm x 16 mm，用于测量单个元件
元件范围 0402 至 SO， PLCC， QFP，插座，插头， BGA，专用元件， bare
die，倒装片，保护罩
最小管脚间距
0.25 mm
最小管脚宽度
0.1 mm
最小球面间距
0.14 mm
最小球面管脚直径
0.08 mm
视场
19.4 mm x 19.4 mm
照明类型 前方照明 （6 级，可按需要编程）
6 贴片机扩展部件 用户手册 SIPLACE SX1/SX2/DX1/DX2
6.8 MultiStar 的元件照相机 SC.705.xx 以上软件版本 2011 年 10 月 中文版
338
6.8 MultiStar 的元件照相机
6.8.1 元件照相机 （静止， P&P， 33 型， 55 x 45，数字）
部件号 00519902-xx 用于 CPP 贴片头的静止照相机， 33 型
6

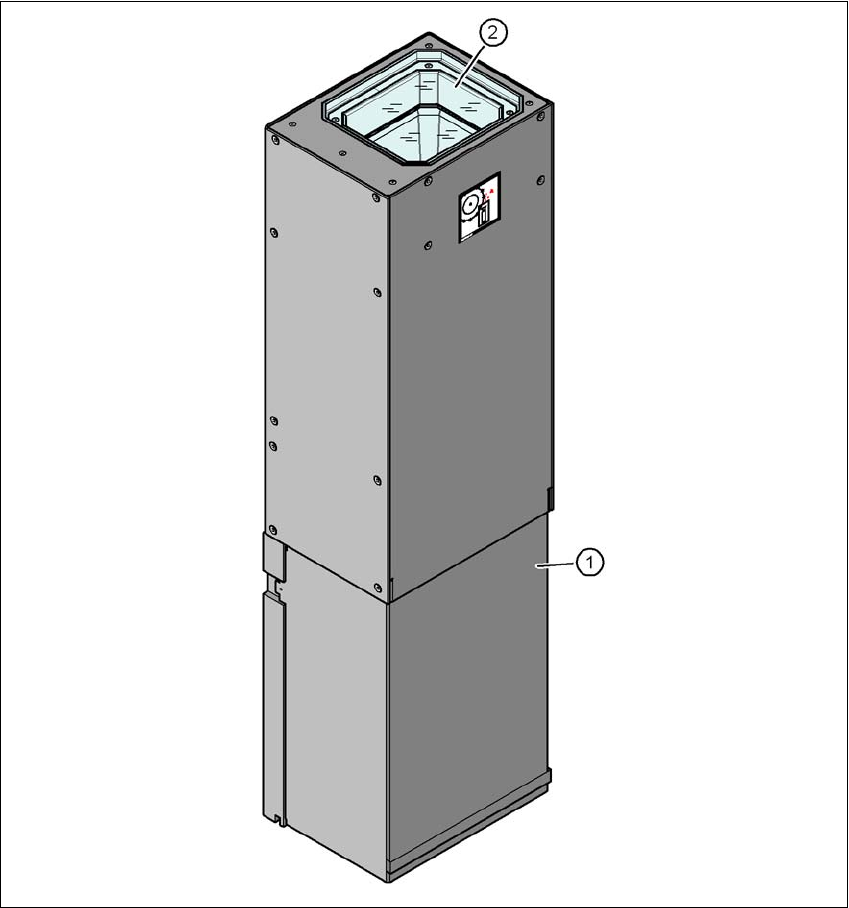

图
6.8 - 1
元件照相机 （静止，
P&P, 33
型，
55 x 45
，数字）
(1) 带照相机和照相机放大器的照相机安装孔
(2) 玻璃板 - 在照明和镜头上方
用户手册 SIPLACE SX1/SX2/DX1/DX2 6 贴片机扩展部件
SC.705.xx 以上软件版本 2011 年 10 月 中文版 6.8 MultiStar 的元件照相机
339
6.8.1.1 技术数据
6
6
6.8.1.2 位置
有关静止元件照相机的位置和相关的配置，见第 3.9.2 节，第 150 页。
元件尺寸
0.5 mm x 0.5 mm - 55 mm x 45 mm
元件范围 0402、 MELF、 SO、 PLCC、 QFP、电解质电容器和 BGA
最小管脚间距
0.3 mm
最小管脚宽度
0.15 mm
最小球面间距
0.35 mm
最小球面管脚直径
0.2 mm
视场
65 mm x 50 mm
照明类型 前方照明 （6 级，可按需要编程）
