6 贴片机扩展部件 用户手册 SIPLACE SX1/SX2/DX1/DX2
6.9 PCB 对准 SC.705.xx 以上软件版本 2011 年 10 月 中文版
340
6.9 PCB 对准
部件号 00119677-xx PCB 对准，单传送导轨
部件号 00119678-xx PCB 对准，双传送导轨 （仅限 SX1/SX2）
6.9.1 说明
需贴装的 PCB 的长宽比有时为 1:2 或更小。这意味着， PCB 较短侧指向行程方向。行进中，
PCB 可能会轻微扭曲，因此基准点会偏离出 PCB 视像照相机的搜索窗口内。在这种情况下，
"PCB 对准 " 选项可确保这些 PCB 准确无误地在停止位置上重新对准。
如果对凹槽在贴片行程方向的 PCB 进行贴装，在使用机械停板器的贴片机上以及使用激光光障传
感器监视贴装位置的贴片机上可能会出现不同的贴装位置。 "PCB 对准 " 选项确保在所有 PCB 传
送导轨上的同一位置停止 PCB。 "PCB 对准 " 选项对单传送导轨和双传送导轨都适用。
PCB 被传送到贴片区域，直到激光光障传感器触发 PCB 传送导轨的停止信号。之后，带有 PCB
挡杆的升降台上移到 PCB 尚未被夹紧且仍通过传送带移动的位置。两个 PCB 挡杆与 PCB 持平，
且 PCB 顶针 （磁针）已与 PCB 接触。 两条传送带靠着 PCB 挡杆移动 PCB，同时对准。然后，
升降台移至其顶端位置，夹紧 PCB，并将其从 PCB 挡杆上卸下，这样就不至影响贴片程序。贴
片完成后，降低升降台和 PCB 对准并移动 PCB。
6.10 西门子接口
部件号 00116808-xx SIPLACE 接口
SX 和 X 系列贴片机传送导轨接口根据 SMEMA 标准进行配置。但也可按照西门子的标准使用这
类接口。将 X 系列贴片机装在旧 SIPLACE 生产线上的重要优点在于，这时不用对旧生产设备改
型，以使其符合 SMEMA 标准。
只需配置 SX 或 X 系列贴片机传送导轨接口，以符合西门子标准并用接口连接电缆连接贴片机即
可。
只需将 SX 系列或 X 系列贴片机的传送导轨接口配置为 Siemens 标准，
然后使用相应的接口电缆连接贴片机。
用户手册 SIPLACE SX1/SX2/DX1/DX2 6 贴片机扩展部件
SC.705.xx 以上软件版本 2011 年 10 月 中文版 6.11 磁针支承
341
6.11 磁针支承
部件号 00119680-xx 磁针支承
在某些情况下贴装时，宽大的印制电路板易下垂，导致贴装元件的精确度不理想。极度弯曲的
PCB 也会影响贴装的精确度。在升降台上安装磁针支承，即可很轻松地解决此问题。
6

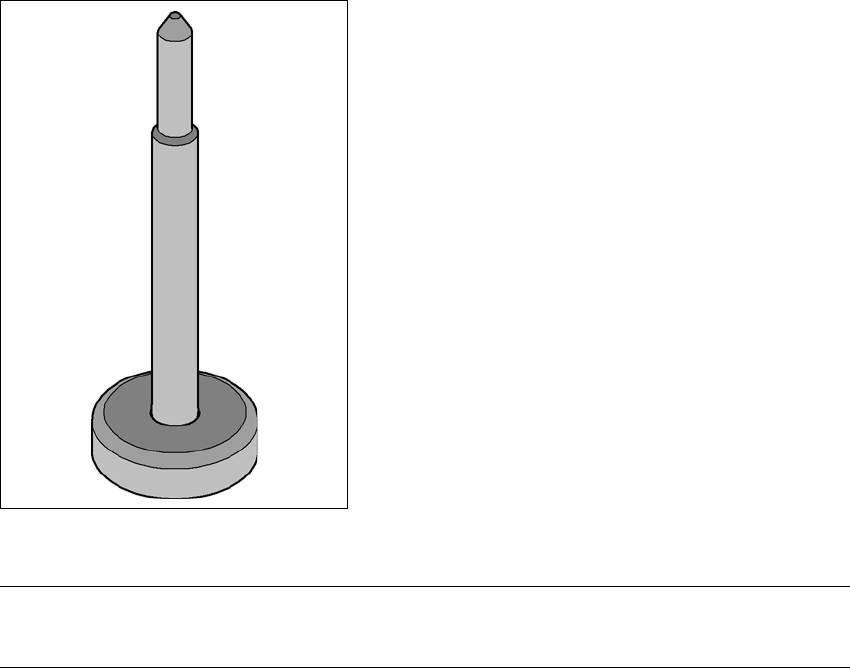

图
6.11 - 1
磁针支承
注意
放置磁针支承的随意度受印制电路板传送导轨的停止条的限制。 6
6 贴片机扩展部件 用户手册 SIPLACE SX1/SX2/DX1/DX2
6.12 真空泵 SC.705.xx 以上软件版本 2011 年 10 月 中文版
342
6.12 真空泵
6.12.1 真空泵的使用安全说明
警告 6
Æ 务必遵守操作手册中的安全说明！
6.12.2 说明
每个收集贴片头都有其自己的真空生成器，为真空保持回路和贴装回路提供所需的真空。贴片头
真空生成器的工作原理是文丘里原理。与真空泵配合使用时， SpeedStar (C&P20) 可显著降低压
缩空气的消耗量。这就减少了能耗，从而降低运行成本。
请注意 6
在第 3.3.4 节，第 102 页中可找到使用真空泵时的压缩空气消耗值。
6.13 长印制板选项 (LBO)
" 长印制板 " 选项允许对超过指定长度的印制板进行贴装。最大长度是 610 mm。
