用户手册 SIPLACE SX1/SX2/DX1/DX2 2 安全操作
SC.705.xx 以上软件版本 2011 年 10 月 中文版 2.7 安全设备
65
功能 2
如果将保护罩向上折起，则悬臂轴的电源将立即断开。悬臂轴将停止移动，而屏幕上将出现
"Close cover （关闭保护罩） " 的信息。
Æ 关闭保护罩并按下 START （启动）按钮 （图 2.7 - 2 中的 1），以继续贴片。
2

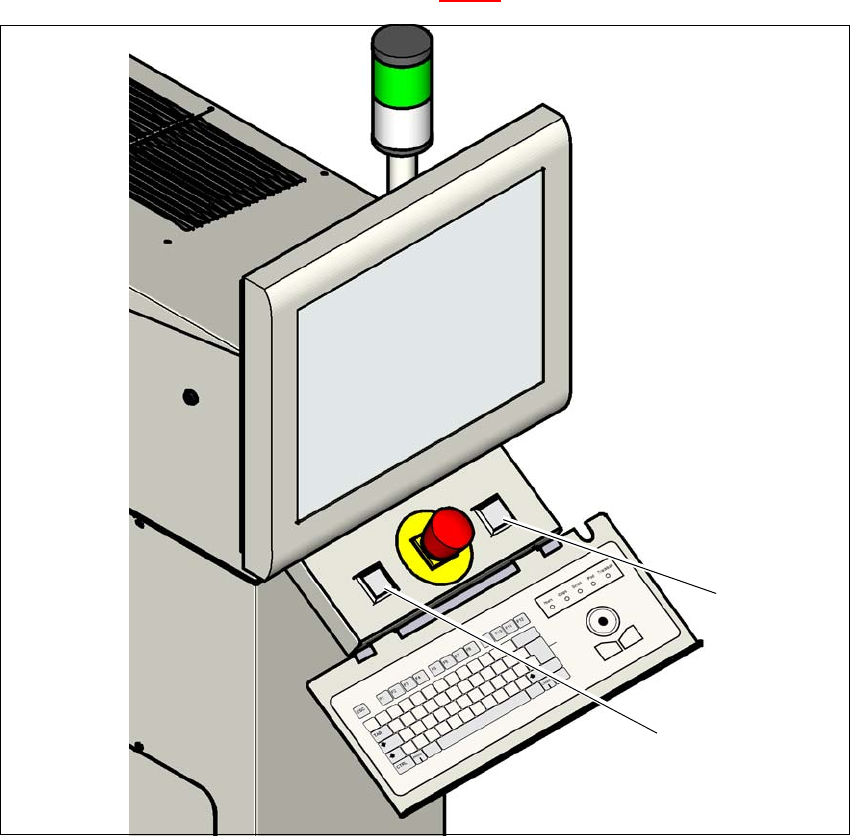

图
2.7 - 2
贴片机上
Start
（启动）按钮 （绿色）的位置
(1) 贴片机上的 STOP （停止）按钮 （黑色）
(2) 贴片机上的 Start （启动）按钮 （绿色）
(1)
(2)
2 安全操作 用户手册 SIPLACE SX1/SX2/DX1/DX2
2.7 安全设备 SC.705.xx 以上软件版本 2011 年 10 月 中文版
66
2.7.2 贴片机上的开关和按钮
2.7.2.1 贴片机上开关和按钮的位置
2
图
2.7 - 3
开关和按钮的位置
- PCB
输出侧视图 （示例为
SX1/SX2
）
(1) 主电源开关
(2) Start （启动）按钮 （绿色）
(3) 按下 EMERGENCY STOP （急停）按钮
(4) Stop （停止）按钮 （黑色）
(T) PCB 传送方向
(2)
(1)
(3)
(4)
用户手册 SIPLACE SX1/SX2/DX1/DX2 2 安全操作
SC.705.xx 以上软件版本 2011 年 10 月 中文版 2.7 安全设备
67
2
图
2.7 - 4
开关和按钮的位置
- PCB
输入侧视图 （示例为
SX1/SX2
）
(1) Start （启动）按钮 （绿色）
(2) 按下 EMERGENCY STOP （急停）按钮
(3) Stop （停止）按钮 （黑色）
(T) PCB 传送方向
(3)
(1)
(2)
