用户手册 SIPLACE SX1/SX2/DX1/DX2 2 安全操作 SC.705.xx 以上软件版本 2011 年 10 月 中文版 2.7 安全设备 71 2.7.3 组合继电器和维护插座的位置 2 图 2.7 - 6 组合继电器和维护插座的位置 2 (1) 组合继电器 (2) 维护插座 (2) (1)

100%1 / 362
2 安全操作 用户手册 SIPLACE SX1/SX2/DX1/DX2
2.7 安全设备 SC.705.xx 以上软件版本 2011 10 中文版
70
服放大器仍使用直流 42 伏供电。 EMERGENCY STOP (急停)按钮的信号触点打开,屏幕上出
"EMERGENCY STOP pressed (急停按钮被按下) " 消息。
- PCB 传送导轨
- PCB 夹紧
- 宽度调整
- PCB 顶杆
- 供料器控制装置
- 料带切割器的安全阀
请注意
贴片中断后,只要贴片机能够重新正常运行,则贴片操作既可以继续进行也可以取消。 2
保护罩开关 1 2 (图 2.7 - 5 中的 1 2,第 68 页) 2
这些开关用于检查保护罩是否已关闭。如果它们已经关闭,则 EMERGENCY STOP (急停)触
点和信号触点断路。如果有一个保护罩打开, EMERGENCY STOP (急停)触点和信号触点将
打开。个别元件被禁用或仍然启用 (见图 2.7 - 8
,第 75 页)
缓冲器检测的保护开关 (图 2.7 - 5 中的 3,第 68 页)(仅限 SX1/SX2 2
SIPLACE SX1/SX2 贴片机中,此开关检查是否至少有一个缓冲器。这样,就可以确保悬臂更
换之后,至少安装了一个缓冲器。
用户手册 SIPLACE SX1/SX2/DX1/DX2 2 安全操作
SC.705.xx 以上软件版本 2011 10 中文版 2.7 安全设备
71

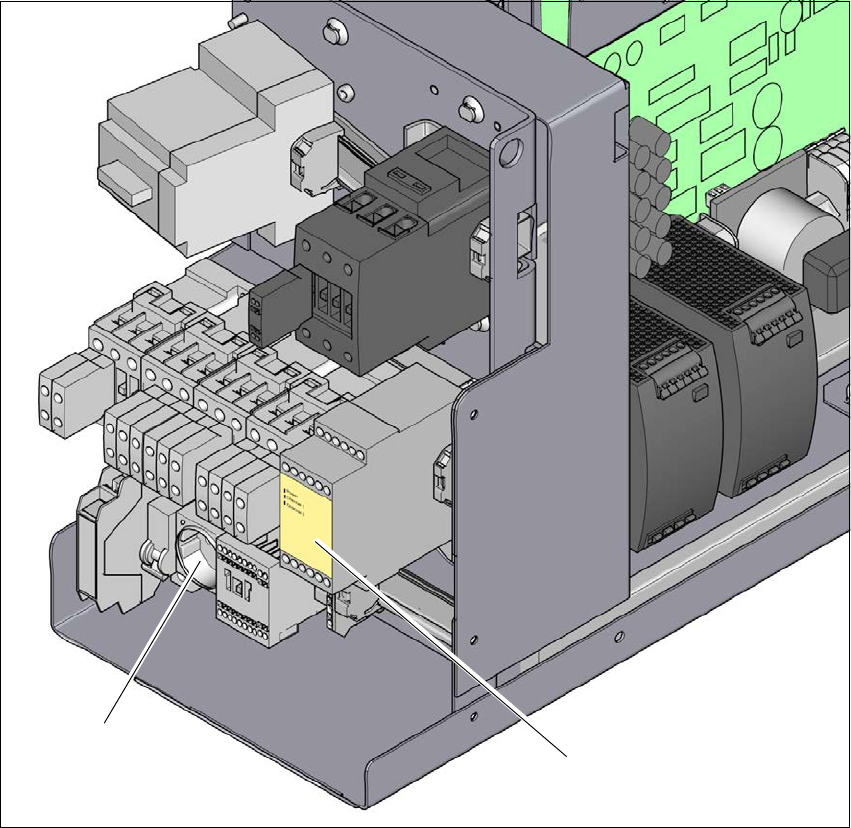

2.7.3 组合继电器和维护插座的位置
2
2.7 - 6
组合继电器和维护插座的位置
2
(1) 组合继电器
(2) 维护插座
(2)
(1)
2 安全操作 用户手册 SIPLACE SX1/SX2/DX1/DX2
2.7 安全设备 SC.705.xx 以上软件版本 2011 10 中文版
72
组合继电器 K3 (图 2.7 - 6 中的 1,第 71 页) 2
组合继电器包含在电源单元中,用于监控急停电路和安全设备。
只有具备了 3 个条件后,才能激活组合继电器:
- 必须发布 软件版本 “Control ON (控制装置打开) 信号
- 急停回路必须关闭。
- Start (启动)按钮必须已按下。
组合继电器的前侧拥有三个绿色 LED 用于操作显示 (见图 2.7 - 7
,第 73 页)
- "Power (电源) "LED 点亮,表示有电压存在。
- 如果 Start (启动)按钮已按下,急停电路已关闭,且信号电路正常, "Channel 1 (通道 1
" "Channel 2 (通道 2 "LED 亮起。
维护插座 (图 2.7 - 6 中的 2,第 71 页) 2
维护插座包含在电源单元中,有一个盖子保护。如果贴片系统通过 5 线(L1 L2 L3 N
PE)连接到主电源上,该插座才能使用。如果使用 4 线连接,如没有使 N,则插座无法使用。
警告 2
始终要遵守有关即使贴片系统关闭后仍带有潜在致命电压的安全说明中的规定。(见第 2.1.3
节,
34 页)
