用户手册 SIPLACE SX1/SX2/DX1/DX2 2 安全操作 SC.705.xx 以上软件版本 2011 年 10 月 中文版 2.8 贴片机中的 剩余电压和放电时间 79 图 2.8 - 2 电源单元上的测量点 (1) 保险丝和分布器印制电路板 (A3) (2) 整流器印制电路板 (A7) (1) (2)
2 安全操作 用户手册 SIPLACE SX1/SX2/DX1/DX2
2.8 贴片机中的剩余电压和放电时间 SC.705.xx 以上软件版本 2011 年 10 月 中文版
78
2.8 贴片机中的剩余电压和放电时间
按下 EMERGENCY STOP （急停）按钮或关闭贴片系统，悬臂轴的直流 260 伏连接电压和星形
轴的直流 150 伏连接电压将在短时间放电，达到安全的剩余电压。
警告 2
贴片机的供给电压为 3x200伏、3x208伏、 3x220伏、 3 x 230 伏、 3x380伏、 3x400伏
或 3x415伏 ± 5 %， 50/60 Hz 主电源电压。这意味着，贴片系统的某些部件带有可能致命的电
压 - 即使关闭了主电源开关以后，也是如此。因此，贴片机使用不当会导致死亡或严重的伤害或
设备的重大损坏。
Æ 始终遵守适用的事故预防规定和 DIN 规定（特别是 EN60204 第 1 部分或 IEC 60204 第 1 部
分）和所在国的有关规定。
Æ 电源单元的挡板只能由具有适当资格和经过适当培训的人员打开。
2
图
2.8 - 1
电源单元 （示例为
SX1/SX2
）
(1) 主电源开关
(2) 保护罩后的电源单元
(3) 带有罩螺栓的挂锁
(3)
(1)
(2)
用户手册 SIPLACE SX1/SX2/DX1/DX2 2 安全操作
SC.705.xx 以上软件版本 2011 年 10 月 中文版 2.8 贴片机中的剩余电压和放电时间
79

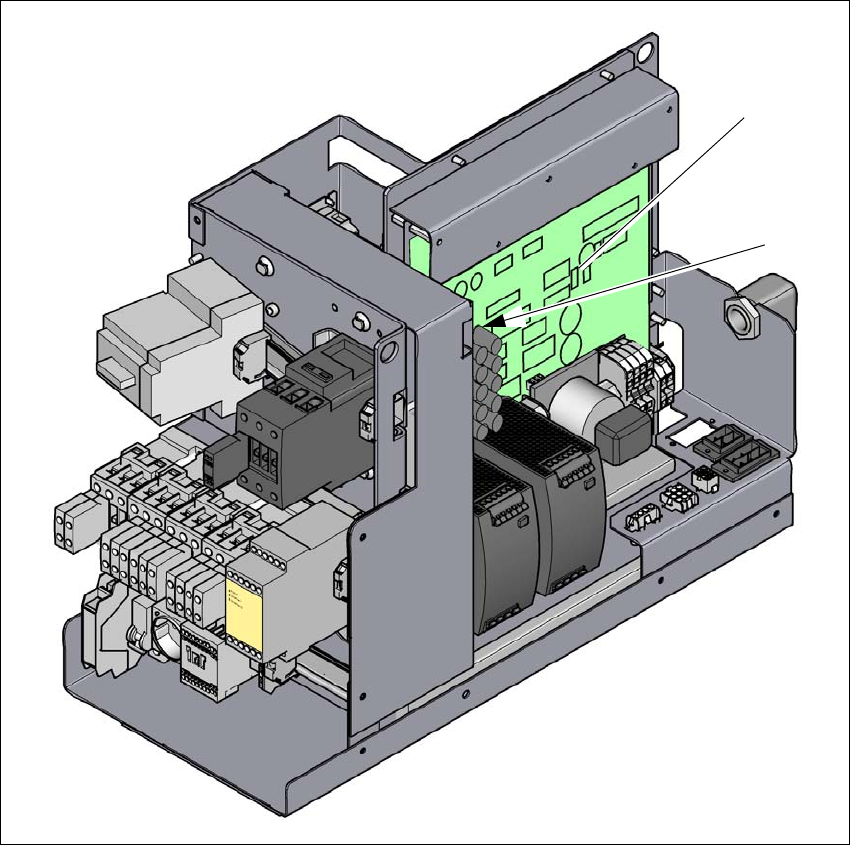

图
2.8 - 2
电源单元上的测量点
(1) 保险丝和分布器印制电路板 (A3)
(2) 整流器印制电路板 (A7)
(1)
(2)
2 安全操作 用户手册 SIPLACE SX1/SX2/DX1/DX2
2.8 贴片机中的剩余电压和放电时间 SC.705.xx 以上软件版本 2011 年 10 月 中文版
80
2.8.1 关闭主电源开关后的剩余电压和放电时间
2
2.8.2 按下 EMERGENCY STOP （急停）按钮后的剩余电压和放电时间
2
保险丝和分布器印制电路板上
的测量点 (A3)
（终端 / 销）
正常状态下的
电压
主电源开关
OFF （关闭）或电源出
现故障时的剩余电压
放电时间
XB8a / XB8b，
各种情况下的销 1150 伏 < 直流 10 伏 <2 秒
X25，销 1 42 伏 < 直流 10 伏 < 2 秒
X1A / X1B，各种情况下的销 1 24 伏 < 直流 10 伏 < 2 秒
XB4 ；销 6 24 伏 < 直流 10 伏 < 2 秒
整流器印制电路板上的
测量点 (A7)
（终端 / 销）
正常状态下的
电压
主电源开关 OFF （关
闭）或电源出现故障时
的剩余电压
放电时间
XB7a/XB7b，各种情况下的销 1260 伏 < 直流 10 伏 < 2 秒
位于整流器直流 40 伏 - 秒的标
记点 42 伏 < 直流 10 伏 <2 秒
保险丝和分布器印制电路板上
的测量点 (A3)
（终端 / 销）
正常状态下的
电压
按下 EMERGENCY
STOP （急停）按钮后
的剩余电压
放电时间
XB8a / XB8b，
各种情况下的销 1150 伏 < 直流 10 伏 < 2 秒
XB4 ；销 6 24 伏 < 直流 10 伏 <2 秒
整流器印制电路板上的
测量点 (A7)
（终端 / 销）
正常状态下的
电压
按下 EMERGENCY
STOP （急停）按钮后
的剩余电压
放电时间
XB7a/XB7b，各种情况下的销 1260 伏 < 直流 10 伏 < 2 秒
位于整流器直流 40 伏 - 秒的标
记点 42 伏 < 直流 10 伏 < 2 秒
