2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.9 Energiezustand des Automaten nach Ausschalten des Hauptschalters Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
100
2.9 Energiezustand des Automaten nach Ausschalten
des Hauptschalters
2

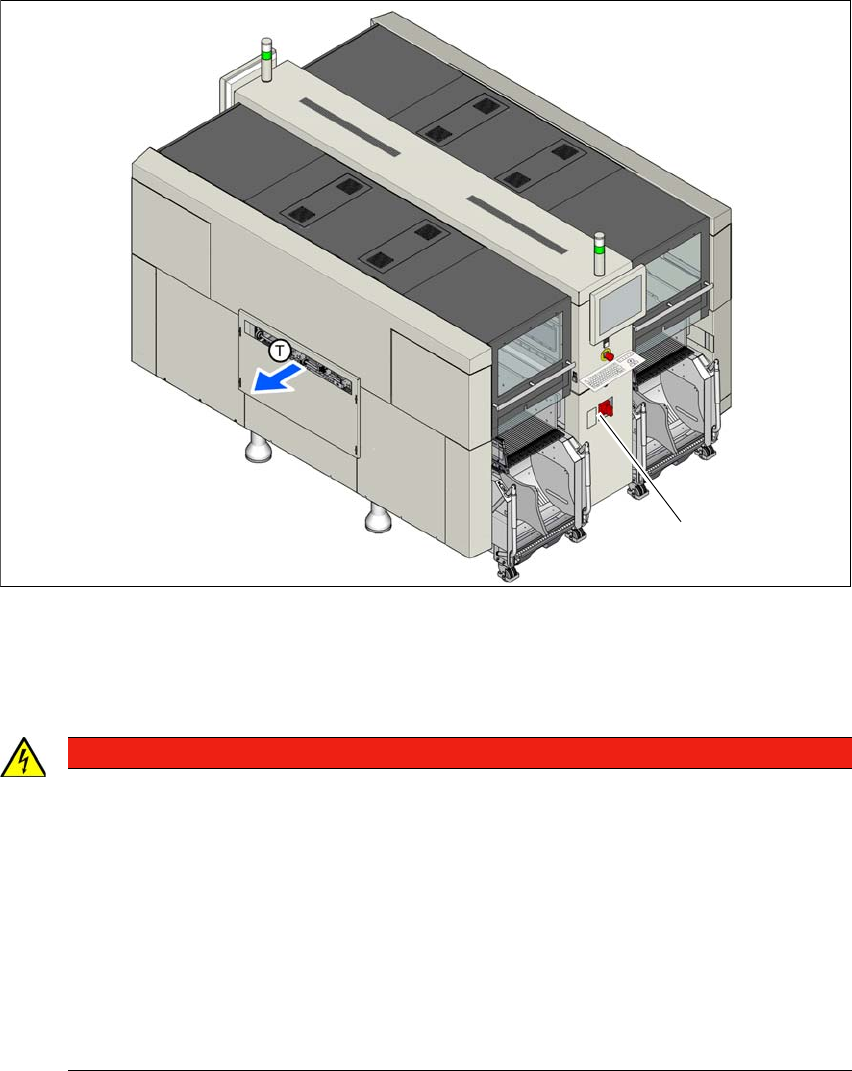

Abb. 2.9 - 1 Lage der Stromversorgung am Automaten (Beispiel SIPLACE X2 S / X3 S / X4 S)
2
2
(1) Hauptschalter
GEFAHR
Spannungsgefahr!
Der Automat wird mit 3x200V~, 3x208V~, 3x220V~, 3 x 230 V~, 3x380V~,
3 x 400 V~ bzw. 3 x 415 V~ ± 5 %, 50/60 Hz Netzspannung versorgt. Teile dieser Anlage
führen daher lebensgefährliche Spannungen - auch bei ausgeschaltetem Hauptschalter.
Unsachgemäßer Umgang mit diesem Automaten kann zu Tod oder schwerer Körperver-
letzung sowie erheblichem Sachschaden führen.
Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbe-
sondere EN 60204, Teil 1 oder IEC 60204, Teil 1) bzw. die Vorschriften Ihres Landes.
Nur qualifiziertes bzw. geschultes Personal darf die Abdeckungen des Stromversor-
gungseinschubes öffnen.
(1)
Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 2.9 Energiezustand des Automaten nach Ausschalten des Hauptschalters
101
2.9.1 Hauptschalter ausgeschaltet - Automat am Netz angeklemmt
2
2

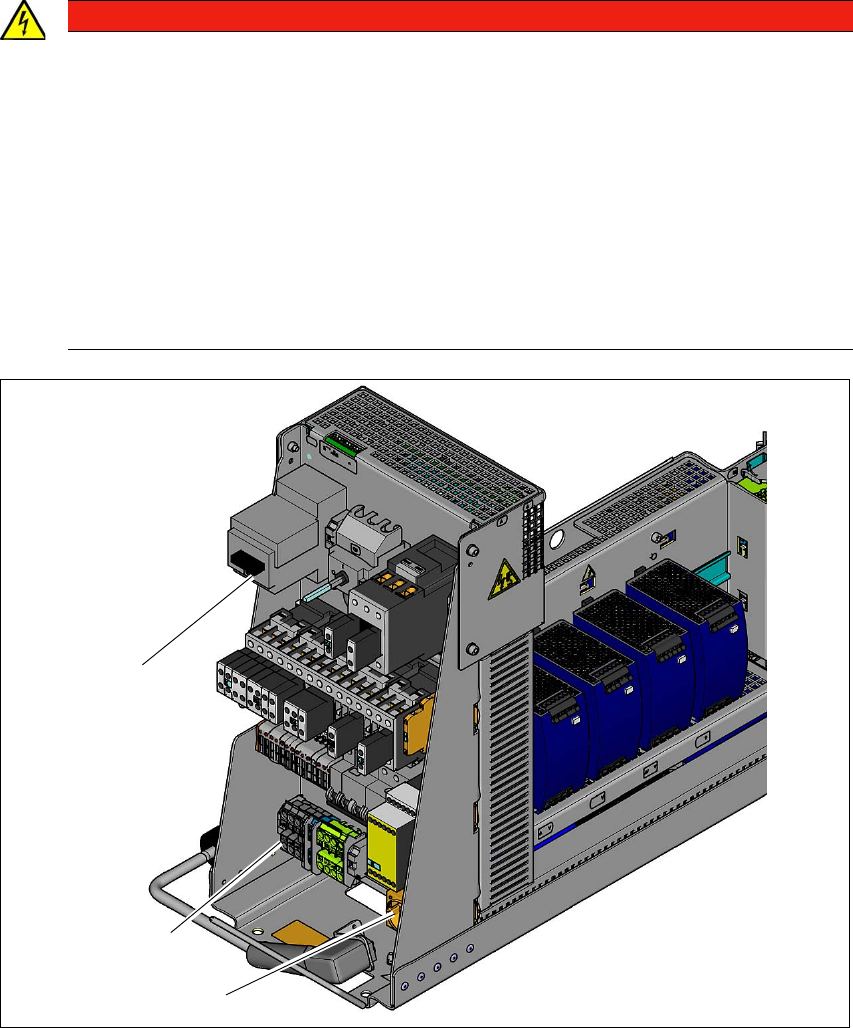

Abb. 2.9 - 2 Stromversorgungseinschub, Vorderseite
(1) Servicesteckdose (X102)
(2) Netzanschlussklemmen (X100)
(3) Hauptschalter (Q1)
GEFAHR
Lebensgefahr durch Spannungen!
Unsachgemäßer Umgang mit dem Automaten kann zu Tod oder schwerer Körperverlet-
zung sowie erheblichem Sachschaden führen.
Trotz ausgeschaltetem Hauptschalter führen folgende Komponenten noch lebensgefähr-
liche Spannungen:
– Netzanschlussklemmen in der Trafo-Einheit L1, L2 und L3 des Hauptschalters Q1
– Servicesteckdose X98
– Servicesteckdose X102 bei eingeschaltetem Sicherungsautomat F1
– Die Farbe aller Einzeladern, die auch bei ausgeschaltetem Hauptschalter Strom füh-
ren, ist braun.
(3)
(1)
(2)
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.9 Energiezustand des Automaten nach Ausschalten des Hauptschalters Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
102
2

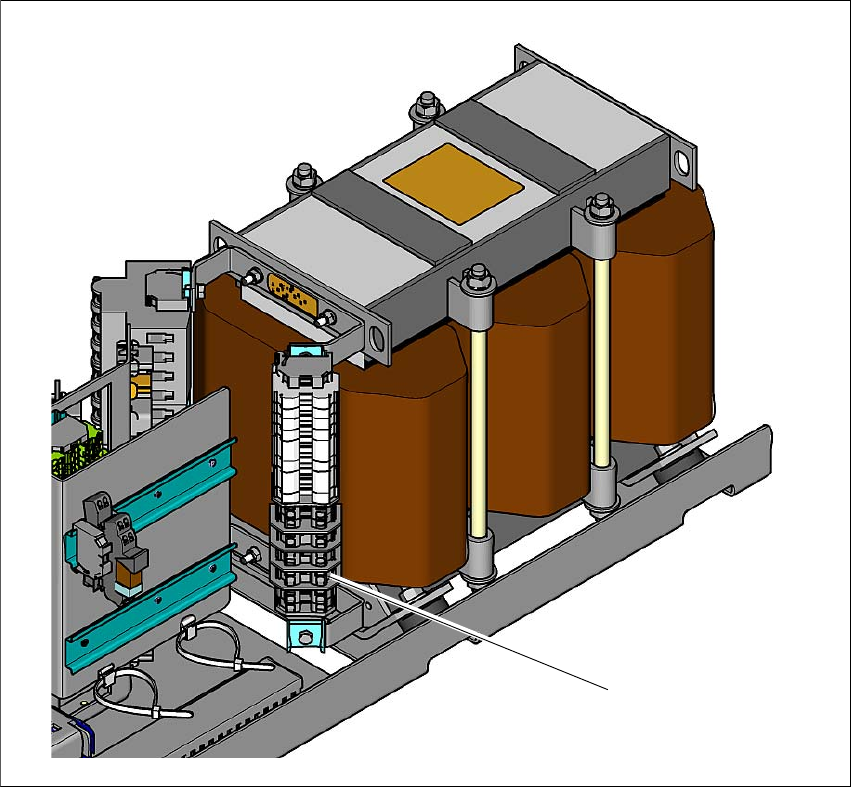

Abb. 2.9 - 3 Stromversorgungseinschub, Seitenasicht
(1) Primär-Anschlußklemmen am Trafo für den Anschluss der länderspezifischen Netzspannun-
gen.
Die nachfolgende Tabelle gibt die Spannungen von Baugruppen an, wenn der Hauptschalter aus-
geschaltet ist, der Automat jedoch am Netz angeklemmt bleibt.
(1)
