2.10.1 Aufgabe und Zweck
Bevor Sie an den Automaten Instandhaltungs- oder Servicearbeiten in irgendeiner Form ausfüh-
ren, müssen Sie diesen gegen Wiedereinschalten sichern und dazu entsprechende Warnschilder
anbringen. Wenn Sie sich strikt an die nachstehend beschriebene Vorgehensweise halten, ist
eine Verletzungsgefahr für Mitarbeiter ausgeschlossen.
2
2.10.2 Beschreibung
Halten Sie sich immer an die nachstehend beschriebene Vorgehensweise, wenn Sie die Energie
im Automaten freischalten, regeln oder freisetzen wollen.
Unterrichten Sie darüber alle betroffenen Mitarbeiter.
Schalten Sie den Automaten bzw. alle Zusatzgeräte ab. Führen Sie dazu die normalen Ab-
schaltverfahren durch:
– Drücken Sie den STOPP-Taster.
– Fahren Sie den Steuerrechner herunter.
– Schalten Sie den Automaten am Hauptschalter aus.
Trennen Sie den Automaten von all seinen Energiequellen:
– Unterbrechen Sie die Druckluftzuführung.
– Unterbrechen Sie die Netzversorgung.
Verriegeln Sie die Anlagen.
– Bringen Sie überall ein Schloss an, wo dies möglich ist (z.B. am Motorschutzschalter).
HINWEIS
Mindestanforderungen
Dieses Verfahren beinhaltet die Mindestanforderungen, die an das Verfahren zum Ver-
riegeln bzw. Anbringen von Warnschildern am Automaten bei Instandhaltungs- und Ser-
vicearbeiten gestellt werden. Zusätzliche Sicherheitsmaßnahmen, die nötig sind, um die
Arbeit sicher zu beenden, können von der Arbeitssicherheit, dem Sicherheitsbeauftrag-
ten, dem Sicherheitskommittee und der Gesundheitsabteilung spezifiziert werden.
Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 2.10 Verriegeln des Automaten und Anbringen von Warnschildern
105
2

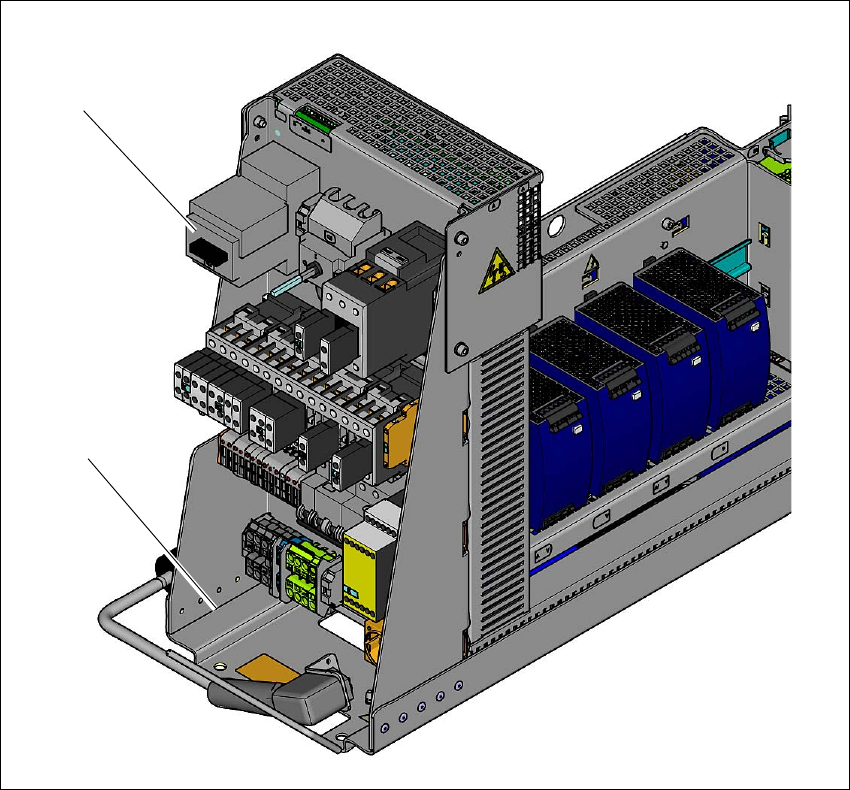

Abb. 2.10 - 1 Lage des Motorschutzschalters
2
(1) Stromversorgung
(2) Motorschutzschalter mit Hauptschalter-Funktionalität ("Netztrenneinrichtung")
Alternativ: Anbringen von Warnschildern
Ist es möglich, die Maschine mit einem Schloss zu verriegeln, so muss dies durchgeführt wer-
den. Es gibt allerdings Situationen, bei denen zum Freischalten der Energie kein Schloss an-
gebracht werden kann. In diesen Fällen müssen Warnschilder an den freigeschalteten
Maschinen angebracht werden, um die Mitarbeiter davon zu unterrichten, dass die Maschine
zu Servicezwecken freigeschaltet worden ist. Das Schild muss sicher befestigt werden, es
muss von allen Seiten einsehbar sein und darf nur von demjenigen entfernt werden, der es
angebracht hat. 2
(2)
(1)
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.10 Verriegeln des Automaten und Anbringen von Warnschildern Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
106
Freisetzen gespeicherter Energie
Gespeicherte Energien in der Druckluftversorgung und elektrische Energien in Elektrolytkon-
densatoren müssen durch geeignete Maßnahmen freigesetzt sein. 2
Warten Sie dazu nach dem Abschalten des Automaten die angegebenen Entlade- bzw.
Druckabbauzeiten ab (siehe Abschnitte 2.7
, Seite 95, und 2.8, Seite 98), um am Auto-
maten gefahrlos arbeiten zu können.
Überprüfen der Verriegelung.
Testen Sie die Verriegelung des Automaten, indem Sie einfach den Start-Taster drücken.
Folgende Schritte sind nötig, um den Automaten wieder betriebsbereit zu machen.
Überprüfen Sie den Arbeitsbereich. Sorgen Sie dafür, dass das autorisierte Personal sämtli-
ches Werkzeug entfernt und alle Sicherheitseinrichtungen wieder in Kraft setzt.
Unterrichten Sie alle betroffenen Mitarbeiter
Informieren Sie alle Arbeiter in dem betreffenden Bereich, dass die Maschine wieder in Be-
trieb genommen wird, ehe Sie auch nur eines der Schlösser bzw. Warnschilder entfernen.
Entfernen der Schlösser/Warnschilder
Jeder dazu autorisierte Mitarbeiter muss sein eigenes Schloss entfernen und unter Ver-
schluss nehmen.
Schalten Sie den Automaten ein und lassen Sie während des Betriebs autorisiertes Personal
überprüfen, ob die Reparaturen ordnungsgemäß durchgeführt worden sind.
2.10.3 Testen
Servicepersonal darf die Schaltungen testen, indem es diese kurzzeitig aktiviert, ohne das Verrie-
gelungsverfahren aufzuheben. Dies allerdings nur, wenn keine weiteren Personen mehr Arbeiten
an der zu testenden Baugruppe ausführen.
Es ist außerordentlich wichtig, dass alle weiteren Starttaster mit dem Warnschild "Nicht in Betrieb
nehmen" gekennzeichnet sind, um so ein unbeabsichtigtes Starten der Anlage in dieser Zeit zu
verhindern.
2.10.4 Verantwortung und Pflichten
– Es gehört zu den Aufgaben und Pflichten des Instandhaltungs- und Servicepersonals sicher-
zustellen, dass dieses Verfahren eingehalten wird.
– Es gehört zu den Aufgaben und Pflichten des unmittelbar Vorgesetzten des Instandhaltungs-
und Servicepersonals, diesen Personenkreis in dieses Verfahren einzuweisen.
– Es gehört zu den Aufgaben und Pflichten des Sicherheitsbeauftragten, unter Einbeziehung
des Sicherheitskommittees, der Gesundheitsbehörden (Health Service Department) und den
Managern der verschiedensten Abteilungen und Vizepräsidenten das Verfahren zum Verrie-
geln und Kennzeichnen der Verriegelung der Automaten zu regeln.
