3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie 3.5 Bestückkopf Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 134 3.5.1.2 T echnische Daten SIPLACE S peedS t ar (C&P20) 3 SIPLACE SpeedS t ar(C&…
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 3.5 Bestückkopf
133
3.5.1.1 Beschreibung
Der SIPLACE SpeedStar (C&P20) arbeitet nach dem Collect&Place-Prinzip, d.h. innerhalb eines
Zyklus werden zwanzig Bauelemente vom Bestückkopf abgeholt. Der BE-Sensor überprüft an der
Bestück- /Abholposition, ob ein Bauelement von der Pipette aufgenommen wurde. Auf dem Weg
zur Bestückposition werden die Bauelemente optisch zentriert und in die erforderliche Bestück-
lage gedreht. Danach werden sie mit Blasluft sanft und positionsgenau auf die Leiterplatte abge-
setzt.
Mit dem Bestückkopf C&P20 gelang es, die Leistung des Bestückkopfes und damit zugleich des
Bestückautomaten erheblich zu steigern. Die kompakte Bauweise des C&P20-Kopfes ermöglicht
sehr kurze Zykluszeiten. Dabei steht die Sternachse schräg zur Leiterplattenebene. Mit dieser
Geometrie lassen sich die Segmente auf engstem Raum anordnen.
Die BE-Kamera ist weiterhin in den C&P20-Kopf integriert. Dies spart zusätzliche Fahrwege zu
externen Zentrierkameras. Zudem besitzt jedes Segment einen eigenen DP-Antrieb zum Rotie-
ren der Pipette. Die Pipetten werden deshalb nicht mehr an einer einzigen Kopfstation in die rich-
tige Lage gedreht. Sie können jederzeit und unabhängig voneinander in ihre Bestücklage gedreht
werden.
Jedes Segment verfügt über einen eigenen Vakuumerzeuger. Die Umschaltzeiten zwischen Va-
kuum und Blasluft ließen sich damit erheblich verkürzen. Zudem kann im Haltekreis für jede ein-
zelne Pipette eine Vakuumprüfung durchgeführt werden.
Der Z-Antrieb der Segmente ist mit einem Linearmotor mit linearem Wegmesssystem realisiert
und damit überaus präzise. In der Abhol-/Bestückposition verfährt der Z-Antrieb die Segmente in
vertikaler Richtung nach unten bzw. nach oben.
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie
3.5 Bestückkopf Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
134

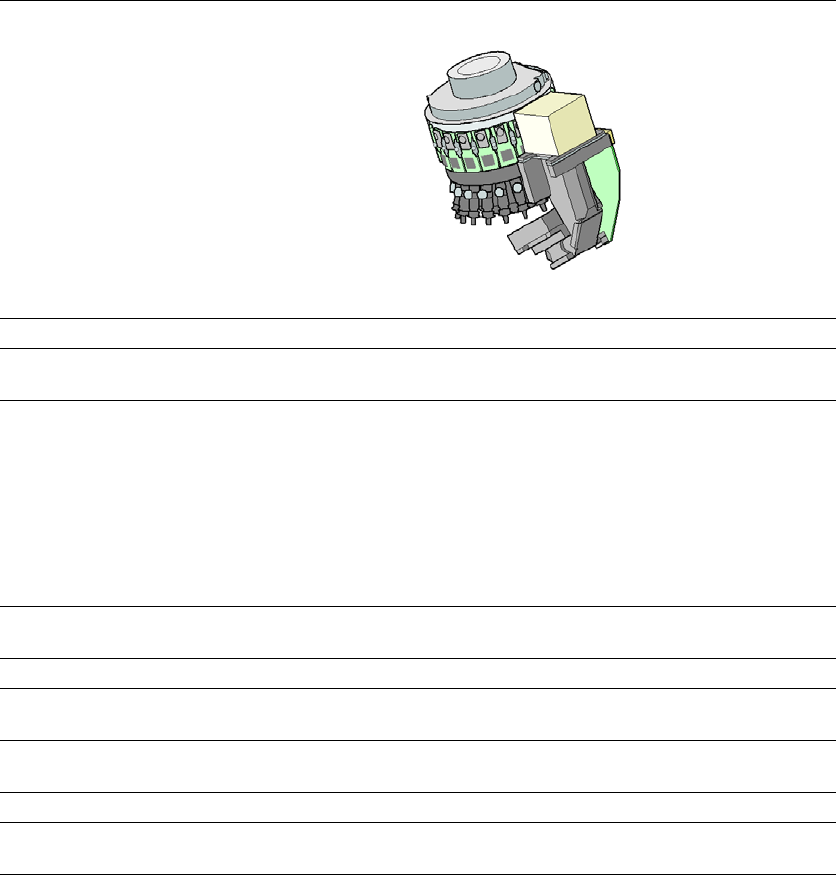

3.5.1.2 Technische Daten SIPLACE SpeedStar (C&P20)
3
SIPLACE SpeedStar(C&P20)
mit BE-Kameratyp 23 mit BE-Kameratyp 41
BE-Spektrum
*a
*)a Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad Geometrien, den kundenspe-
zifischen Standards, den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst wird.
01005 bis 2220, Melf, SOT,
SOD
03015 mm bis 2220, Melf, SOT,
SOD, Bare-Die, Flip-Chip
BE-Spezifikationen
max. Höhe
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
max. Gewicht
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,4 mm x 0,2 mm
6mm x 6 mm
1 g
4 mm
0,08 mm
0,03 mm
0,10 mm
0,05 mm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Programmierbare
Aufsetzkraft
1,5 - 4,5 N 1,5 - 4,5 N
Pipettentypen 10xx, 11xx, 12xx 10xx, 11xx, 12xx
X/Y-Genauigkeit
*b
*)b Die Genauigkeitswerte werden im Rahmen der Maschinenabnahme nachgewiesen und entsprechen den
Bedingungen aus dem SIPLACE Liefer- und Leistungsumfang.
± 41 µm / 3
± 55 µm / 4
± 41 µm / 3
± 55 µm / 4
Winkelgenauigkeit ± 0,5° / 3
± 0,7° / 4
± 0,5° / 3
± 0,7° / 4
Beleuchtungsebenen 5 5
Einstellmöglichkeiten der
Beleuchtungsebenen
256
5
256
5
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 3.5 Bestückkopf
135
3.5.2 SIPLACE SpeedStar C&P20 M für hoch genaue Bestückung
3

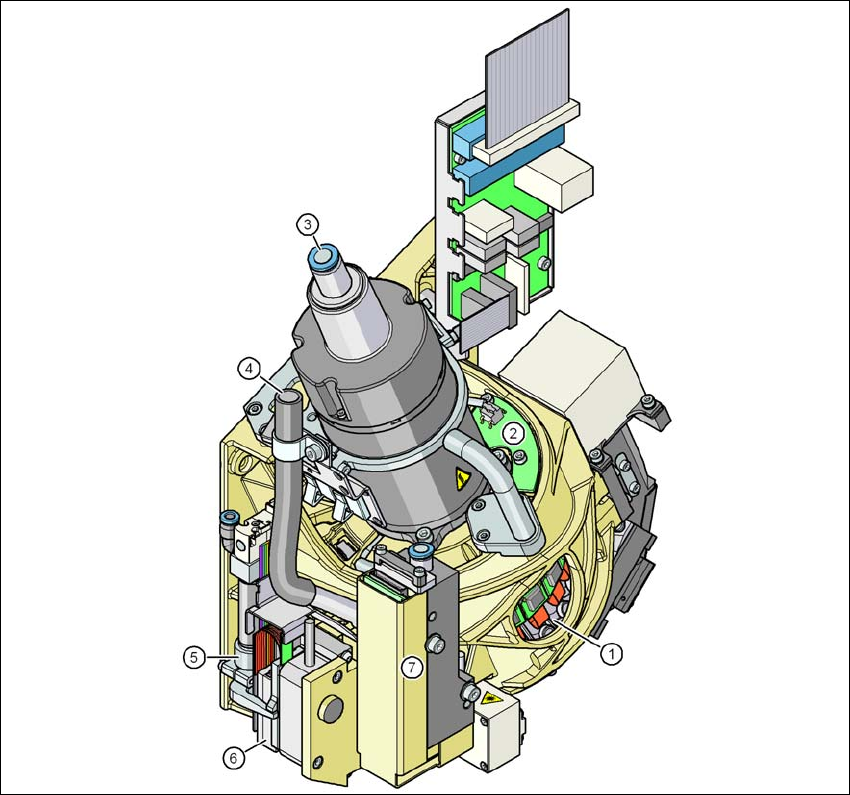

Abb. 3.5 - 3 SIPLACE C&P20 M - Funktionsgruppen Teil 1
(1) DP-Antrieb, 20 Antriebe
(2) Platine "Vakuumsensor Haltekreis"
(3) Druckluftanschluss für 20 Venturidüsen des Abhol-/Bestück- und Haltekreises
(4) Leitung für die Abluft des Druckregelventils (7)
(5) Rückholzylinder
(6) Z-Motor (Linearmotor)
(7) Druckregelventil
