Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 3.7 LP-Transportsystem 171 3.7.5 Definition der Leiterplattenwölbung 3.7.5.1 LP-Wölbung während des T ransp…
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie
3.7 LP-Transportsystem Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
170
3.7.3.4 Transportart synchron
Im synchronen Betrieb werden zwei Leiterplatten gleichzeitig in die Bestückposition transportiert.
Sie werden als gemeinsamer Nutzen bearbeitet. Bei Produkten mit stark unterschiedlichem Be-
stückinhalt werden durch die gemeinsame Optimierung des gesamten Bestückinhalts beider Lei-
terplatten Leistungssteigerungen erzielt.
Die Zeit, die für den Leiterplattentransport anfällt, reduziert sich, da immer zwei Leiterplatten
gleichzeitig transportiert werden. Zudem wird eine bessere Auslastung der Pipettenkonfiguration
erzielt.
Leiterplatten auf den Transportspuren 1 und 2 werden synchron (d.h. die Transportbänder sind
unabhängig voneinander, werden aber synchron angesteuert) auf den Transportstrecken bewegt.
Der Bestückinhalt für Transportspur 1 und 2 muss über zwei Einzelschaltungen in einem Nutzen
organisiert werden.
Ist nur eine Transportspur beim Start des Bestückablaufs belegt, wird die Einzelschaltung dieser
Transportstrecke als "nicht zu bestücken" identifiziert.
Beim synchronen Betrieb des LP-Doppeltransports wird die Option "LP-Datenweitergabe"
(Whispering Down The Line) deaktiviert. Die Option "Globaler Inkpunkt" ist nicht zugelassen.
3.7.3.5 I-Placement
Zusätzlich zum synchronen und asynchronen Transportmodus wurde für die SIPLACE SX4 ein
weiteres Bestückkonzept entwickelt: das I-Placement. Hier arbeiten beide Köpfe gleichzeitig und
bestücken völlig unabhängig voneinander jeweils eine Leiterplatte. Dadurch wird eine nochmalige
Leistungssteigerung erreicht.
3.7.4 Steuerung und Breitenverstellung
3.7.4.1 Steuerung mit dem Einzelfunktionenmenü
Informationen zur Steuerung des LP-Transportsystems und zum Einzelfunktionenmenü finden
Sie in der Online-Hilfe.
3.7.4.2 Automatische Breitenverstellung
Die Transportbänder werden nach Erhalt des Kommandos auf die Sollbreite eingestellt. Beim
Doppeltransport sind unterschiedliche Breiten möglich.
Detaillierte Informationen zur Umstellung der Transportspurbreite entnehmen Sie bitte der Online-
Hilfe.
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 3.7 LP-Transportsystem
171
3.7.5 Definition der Leiterplattenwölbung
3.7.5.1 LP-Wölbung während des Transports

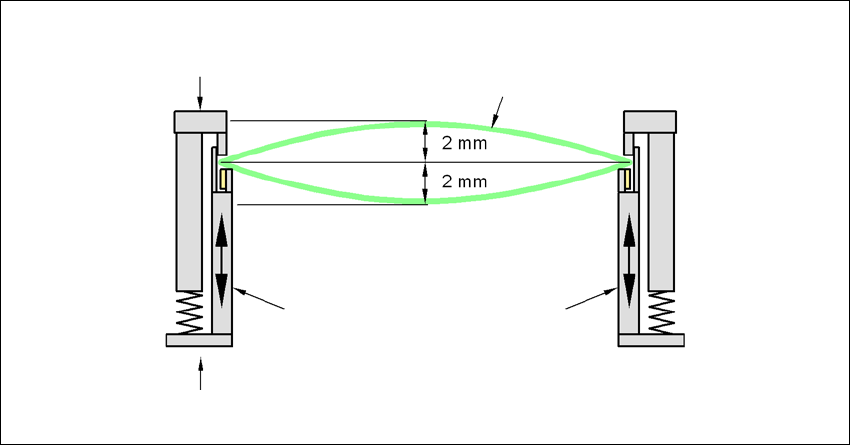

LP-Wölbung quer zur Transportrichtung max. 1% der LP-Diagonale, aber nicht mehr als 2 mm
3
Feste Klemmkante
Bewegliche Klemmvorrichtung
Leiterplatte
Transportwange
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie
3.7 LP-Transportsystem Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
172

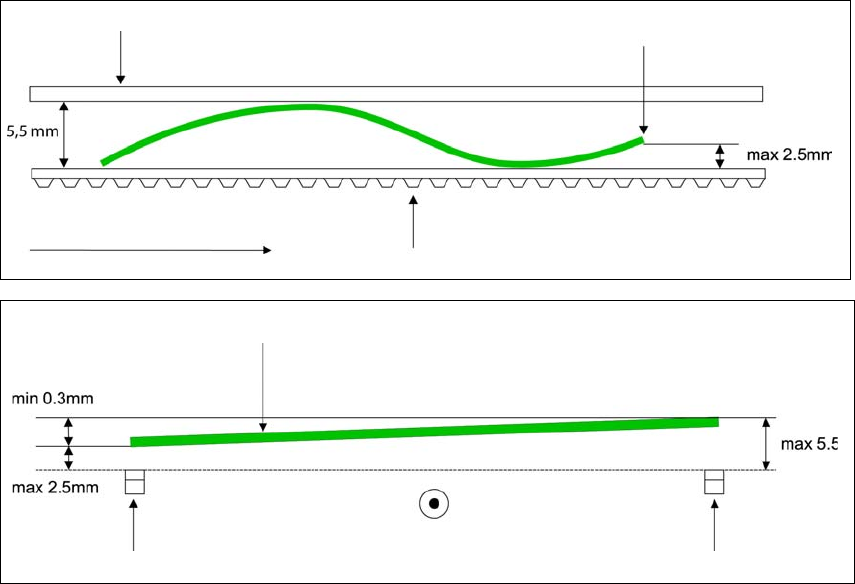

LP-Wölbung in Transportrichtung + LP-Dicke < 5,5 mm. Aufbiegung vordere Leiterplattenkante
max. 2,5 mm.
3
3
Feste Klemmkante
Transportriemen
LP-Transportrichtung
Vordere Leiterplattenkante
Vordere Leiterplattenkante
Linker Transportriemen
Rechter Transportriemen
LP-Transportrichtung
