3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie 3.9 X-Zuführmodule für SIPLACE X-Serie Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 184 3.9.2 T echnische Daten der Zufü hrmodule der SIPLACE X-Serie Di…
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 3.9 X-Zuführmodule für SIPLACE X-Serie
183
3
Abb. 3.9 - 2 8 mm X-Gurtzuführmodul - Rückansicht
(1) Eintrittsöffnung zum Gurtleitkanal mit Gurtfeder
(2) Klappe zum Deckfolienbehälter
(3) Integriertes Messer zum Abschneiden der Deckfolie
(4) Entnahmegriff, eingerastet
(5) Bedienfeld
(6) Antriebsmotor für die Deckfolienstopfeinrichtung
(7) Antriebsmotore für den Gurttransport
(8) Drehschieber zur Entsorgung von Bauelementen
(9) Vordere Gleitführung
(10) Hintere Gleitführung
(11) Grafische Darstellung der Abholposition in Abhängigkeit von der Bauelementegröße
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie
3.9 X-Zuführmodule für SIPLACE X-Serie Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
184
3.9.2 Technische Daten der Zuführmodule der SIPLACE X-Serie
Die folgenden Seiten enthalten Abbildungen der Zuführmodule der X-Serie und die technischen
Daten.
3.9.2.1 Gurtzuführmodul 4 mm X
3

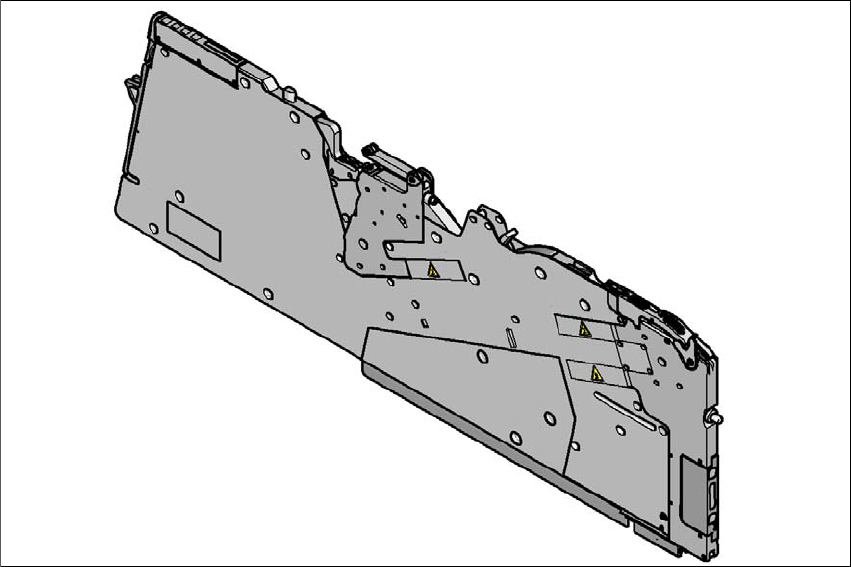

Abb. 3.9 - 3 Gurtzuführmodul 4 mm X
3
Gurtzuführmodul 4 mm X Art.-Nr. 00141270-xx
Breite 10,8 mm
Belegte Zuführmodul-Stellplätze 1
Transportschrittweite 1 mm
Wechselzeit für den Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls am
Automaten
≤ 8 s
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 3.9 X-Zuführmodule für SIPLACE X-Serie
185
3.9.2.2 Gurtzuführmodul 8 mm X
3
Abb. 3.9 - 4 Gurtzuführmodul 8 mm X
3
Gurtzuführmodul 8 mm X Art.-Nr. 00141270-xx
Gurtzuführmodul 8 mm X mit Spleißsensor Art.-Nr. 00141290-xx
Breite 10,8 mm
Belegte Zuführmodul-Stellplätze 1
Transportschrittweite 1 mm / 2 mm / 4 mm / 8 mm
Wechselzeit für den Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls am
Automaten
≤ 8 s
