3.9.6 Energie- und Dateninterface (EDIF) für X-Zuführmodule
Artikel-Nr. 00141247-xx Energie- und Dateninterface für Zuführmodul X
3
Abb. 3.9 - 20 Energie- und Dateninterface für X-Zuführmodule
(1) Entriegelungstaste zum Lösen der Verriegelungsklinke
(2) Bedienfeld
(3) Datenkabel
(4) Stromversorgungskabel
(5) Elektronikgehäuse
(6) Ausklappbare Füße
(7) Omega-Profil zur Führung der Zuführmodule
(8) Verriegelungsklinke
(9) Aufnahmebohrung für den vorderen Zentrierstift des Zuführmoduls
(10) Basisplatte
(11) Gurtrollenhalter
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie
3.9 X-Zuführmodule für SIPLACE X-Serie Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
206
3.9.6.1 Beschreibung
Mit Hilfe des Energie-/Dateninterface können X-Zuführmodule auch außerhalb des Automaten
und des Vorrüstplatzes in Betrieb genommen werden. Das Interface besteht aus einem Alumini-
umrahmen mit Omega-Profil (Pos. 7 in Abb. 3.9 - 18
, Seite 203) zur Aufnahme und Führung der
Zuführmodule. Das Zuführmodul wird wie beim X-BE-Wagen mit den Gleitführungen auf das
Omega-Profil aufgesetzt und nach vorne geschoben, bis der vordere Zentrierstift des Zuführmo-
duls in die Aufnahmebohrung (Pos. 9 in Abb. 3.9 - 18
, Seite 203) vollständig eintaucht. Die Ver-
riegelungsklinke (Pos. 8 in Abb. 3.9 - 18
, Seite 203) arretiert das Zuführmodul in dieser Position.
Zum Entfernen des Zuführmoduls drücken Sie einfach die Entriegelungstaste (Pos. 1 in Abb.
3.9 - 18
, Seite 203). Die Verriegelungsklinke (Pos. 8 in Abb. 3.9 - 18, Seite 203) wird nach unten
gedrückt und gibt das Zuführmodul frei. Ausklappbare Füße (Pos. 6 in Abb. 3.9 - 18
, Seite 203)
stabilisieren die Lage des Energie- und Dateninterfaces, insbesondere bei breiten Zuführmodu-
len.
Das Elektronikgehäuse (Pos. 5 in Abb. 3.9 - 18
, Seite 203) beherbergt die Steuerelektronik für das
Energie- und Dateninterface. Das Bedienfeld (Pos. 2 in Abb. 3.9 - 18
, Seite 203) besteht aus Start-
und Stopptaster und zwei LED für die Statusanzeige. Die Kommunikation mit einem PC erfolgt
über das Datenkabel (Pos. 3 in Abb. 3.9 - 18
, Seite 203). Das Stromversorgungskabel (Pos. 4 in
Abb. 3.9 - 18
, Seite 203) wird an die mitgelieferte Stromversorgung angeschlossen.
3.9.6.2 Verwendung
Das Energie- und Dateninterface dient zur Überprüfung, Instandhaltung und Reparatur von X-Zu-
führmodulen. Darüber hinaus kann es für die LP-Produktion zum Vorrüsten verwendet werden.
Das Energie- und Dateninterface wird dazu an der Basisplatte (Pos. 10 in Abb. 3.9 - 20
, Seite 205)
befestigt. Auch der Gurtrollenhalter (Pos. 11 in Abb. 3.9 - 20
, Seite 205) ist an die Basisplatte mon-
tiert. Bei eingelegtem Bauelementegurt können Sie die Schrittweite, die Abholposition und die
Transportgeschwindigkeit überprüfen oder neu vorgeben. Eine ausführliche Bedienungsanleitung
beschreibt die Handhabung des Interface und die Servicearbeiten dazu.
3.9.6.3 Lieferumfang
– Single Slot EDIF
– Netzteil, 100 - 120 / 200 - 240 V~, +30V-, 4,3 A
– Basisplatte mit Gurtrollenarm
– Bedienungsanleitung
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 3.9 X-Zuführmodule für SIPLACE X-Serie
207
3.9.7 Halterung für Flächenmagazine für den BE-Wagen der SIPLACE X-Serie
Artikel-Nr. 00141285-xx Halterung für Flächenmagazine X-Serie
3

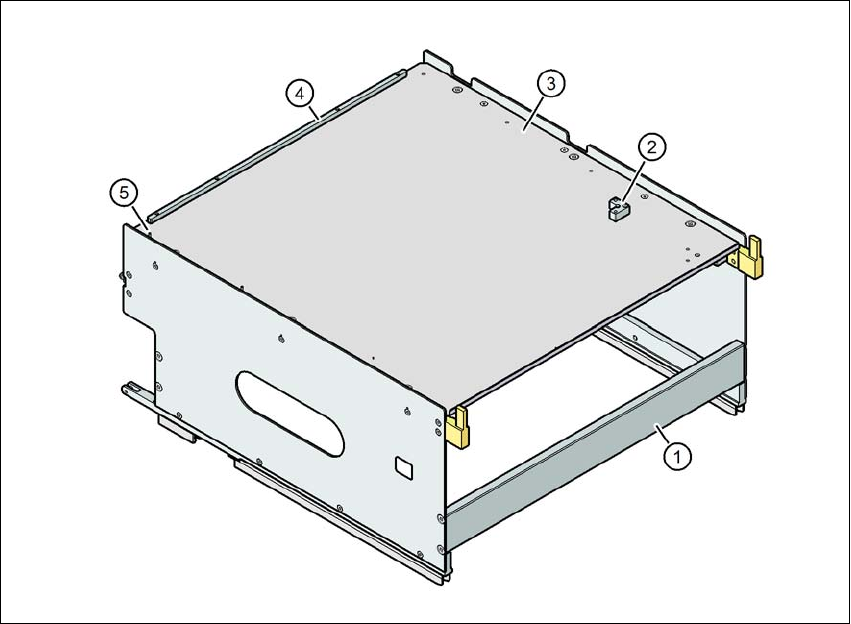

Abb. 3.9 - 21 Halterung für Flächenmagazine
(1) Halterung für Flächenmagazine der SIPLACE X-Serie
(2) Haltewinkel für 2. JEDEC-Flächenmagazin
(3) Flächenmagazinträger
(4) Anschlagleisten für das JEDEC-Flächenmagazin
(5) Passstift - Nullpunkt des JEDEC-Flächenmagazin
3
Einzeln aufgelegte JEDEC-Flächenmagazine oder Waffle Pack Magazine lassen sich mit Magne-
ten auf dem Flächenmagazinträger fixieren. Werden zwei JEDEC-Flächenmagazine aufgelegt,
müssen Sie diese mit Verriegelungs- und Halteleisten fixieren, wie sie bei den Flächenmagazin-
trägern des MTC verwendet werden.
Teile: Artikel-Nr.:
Magnet 00316593-xx
Verriegelungs- und Halteleiste für JEDEC-Magazine 00372615-xx
