3.10 BE-Wagen
Artikel-Nr. 00119722-xx BE-Wagen SIPLACE X-Serie
An den Automaten der SIPLACE X-Serie können vier BE-Wagen SIPLACE X-Serie angedockt
werden.
3

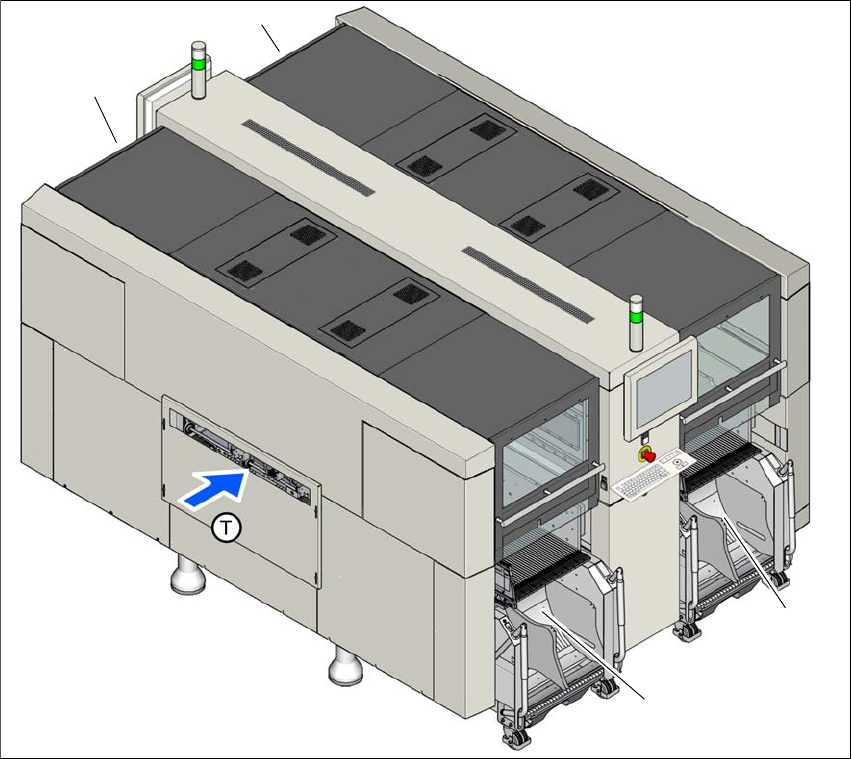

Abb. 3.10 - 1 Stellplätze der BE-Wagen (Beispiel SIPLACE X4i S)
(1) Stellplatz 1
(2) Stellplatz 2
(3) Stellplatz 3
(4) Stellplatz 4
(T) Leiterplatten-Transportrichtung
Die BE-Wagen sind eigenständige Module, die an einem externen Rüstplatz mit Zuführmodulen
gerüstet werden können. Der BE-Wagenwechsel erfordert daher nur eine kurze Unterbrechung
des Produktionsprozesses.
(1)
(4)
(2)
(3)
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 3.10 BE-Wagen
211
3
Abb. 3.10 - 2 BE-Wagen, SIPLACE X-Serie, mit einer LP-Transporthöhe von 950 mm
3
(1) Bohrungen für die LP-Transporthöhen 900, 930 und 950 mm in den Führungssäulen.
(2) Stützklotz
(3) BE-Tisch
(4) Schaltzunge zum Schalten des Sicherheitsschalters in der BE-Wagen-Einzugsvorrichtung
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie
3.10 BE-Wagen Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
212
3.10.1 Aufbau
Der BE-Wagen besteht im Wesentlichen aus dem Fahrgestell, dem BE-Tisch zur Aufnahme der
Zuführmodule, dem Gurtrollencontainer und dem Gurtabfallbehälter.
3

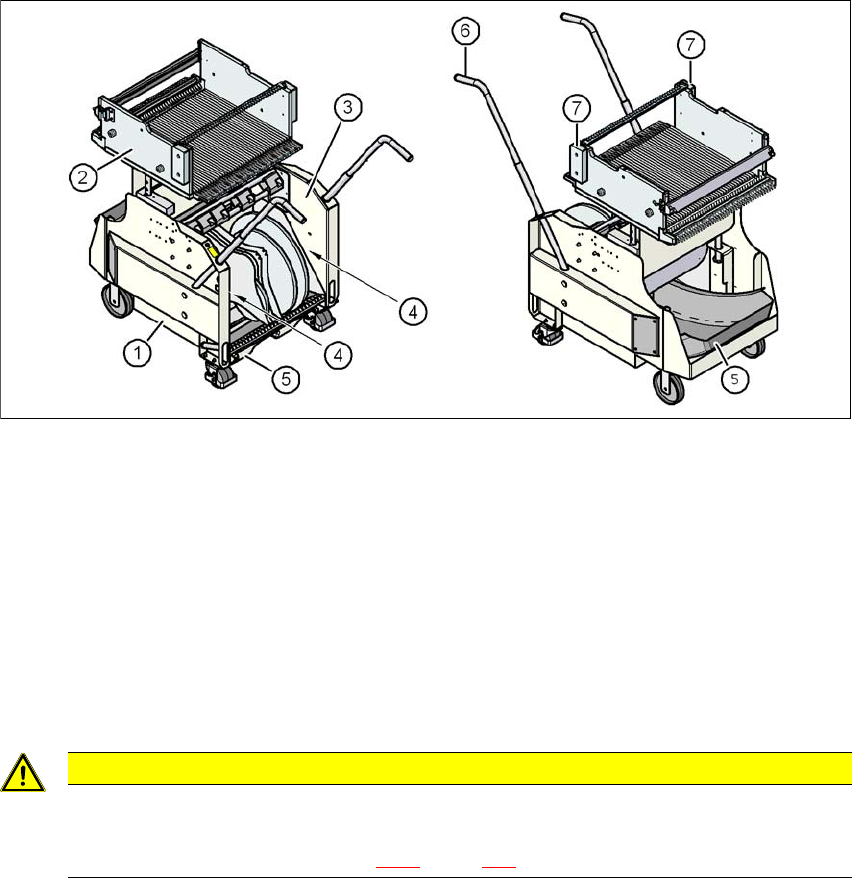

Abb. 3.10 - 3 BE-Wagen, SIPLACE X-Serie, Front- und Rückansicht
(1) Fahrgestell
(2) BE-Tisch
(3) Gurtcontainer
(4) Spalt zur Aufnahme von Rüstlisten
(5) Gurtabfallbehälter
(6) Griff
(7) Eingreifschutz
3
VORSICHT
Sicherheitshinweise beachten!
Wenn Sie den Gurtabfallbehälter aus dem BE-Wagen ziehen, beachten Sie den Si-
cherheitshinweis in Abschnitt 5.8.2
, Seite 298
