Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 3.10 BE-Wagen 215 3.10.4 Passmarken am BE-W ag en der SIPLACE X-Serie 3 Abb. 3.10 - 4 Passmarken am BE-Wage…
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie
3.10 BE-Wagen Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
214
3.10.3 Technische Daten
3
3
Länge x Breite 727 x 592 mm²
752 x 592 mm² mit Abfallbehälter
Höhe des BE-Tisches 890 mm bei 900 mm LP-Transporthöhe
920 mm bei 930 mm LP-Transporthöhe
940 mm bei 950 mm LP-Transporthöhe
LP-Transporthöhe 900 mm ± 15 mm (Option)
930 mm ± 15 mm (Standard)
950 mm ± 15 mm (Option SMEMA)
Höhe der aufgeklappten Griffe 969 mm
Anzahl der Stellplätze 40 (8 mm X - Gurtzuführmodul)
Gewicht
ohne Zuführmodule
mit Zuführmodulen auf allen Stellplätzen
80,4 kg
139,6 kg
Gurtrollendurchmesser
Standard
maximal
bis 432 mm (17")
483 mm (19")
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 3.10 BE-Wagen
215
3.10.4 Passmarken am BE-Wagen der SIPLACE X-Serie
3
Abb. 3.10 - 4 Passmarken am BE-Wagen der SIPLACE X-Serie
(1) Passmarken am BE-Wagen
Nach dem Andocken des BE-Wagens der SIPLACE X-Serie vermisst die Maschine die Passmar-
ken des BE-Wagens.
Bei Bauelementen mit einer Kantenlänge kleiner 0,5 mm, also 0402-Bauelemente und kleiner,
wird vor dem Abholen des ersten Bauelements die Lage des Bauelements mit der Gurttasche er-
mittelt.
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie
3.10 BE-Wagen Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
216
3.10.5 Abmessungen des BE-Wagens, SIPLACE X-Serie
3

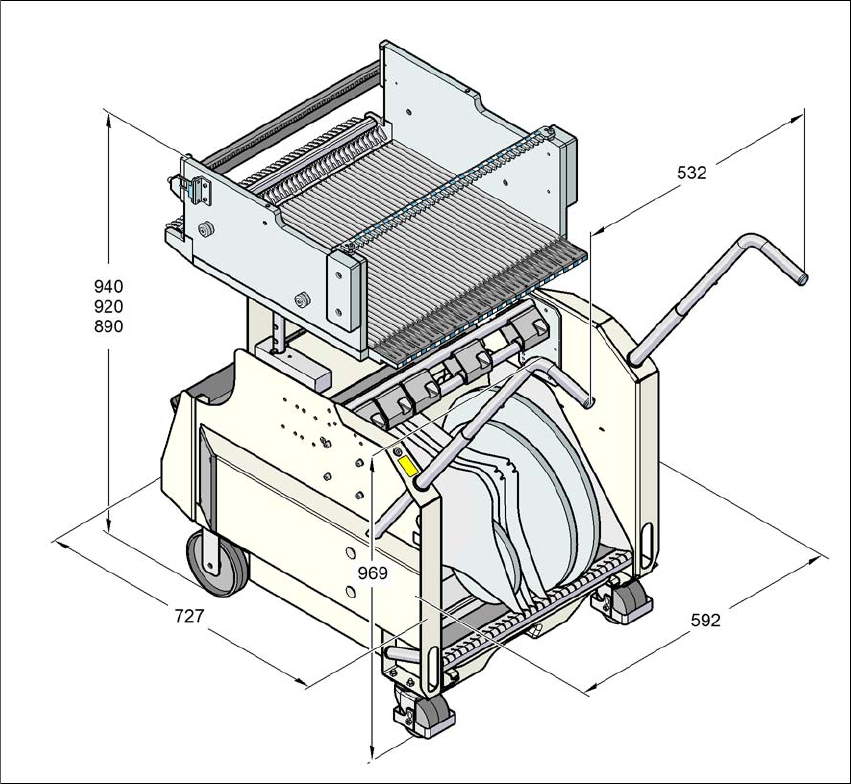

Abb. 3.10 - 5 Abmessungen des BE-Wagens, SIPLACE X-Serie, alle Maße in Millimeter
