Betriebsanleitung SIPLACE X-Serie 4 Aufstellen und Inbetriebnahme Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 4.1 Transport und Anlieferungskonfiguration 223 4 Aufstellen und Inbetriebnahme 4.1 T ransport und Anlieferun…
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie
3.10 BE-Wagen Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
222
3.10.10 Leergurtleitkanal an der BE-Wagen-Einzugsvorrichtung
In der Standardversion kann der Leergurtleitkanal Gurte mit einer Taschenhöhe bis maximal 8 mm
zum pneumatischen Gurtschneidgerät führen.
3
Abb. 3.10 - 11 Leergurtleitkanal an der BE-Wagen-Einzugsvorrichtung SIPLACE X-Serie
(1) Einlassspalt für die Leergurte
(2) Austrittsspalt für die Leergurte oberhalb des pneumatischen Schneidgeräts
(3) Trennblech für Gurte < 8 mm, für Gurte > 8 mm demontierbar
3
HINWEIS
Staugefahr!
Bei Zuführmodulen mit niedrigen Taschen neben Zuführmodulen mit hohen Taschen be-
steht für die Leergurte Staugefahr.
Positionieren Sie Zuführmodule mit niedrigen Taschen nicht unmittelbar neben Zu-
führmodule mit hohen Taschen.
Für Gurttaschen höher als 12 mm kann das Trennblech (Pos. 3 in Abb. 3.10 - 11
) entfernt
werden (siehe Abschnitt 4.5
, Seite 265).
Betriebsanleitung SIPLACE X-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 4.1 Transport und Anlieferungskonfiguration
223
4 Aufstellen und Inbetriebnahme
4.1 Transport und Anlieferungskonfiguration
4.1.1 Transportverpackung
Innerhalb Europas werden der Automat und die BE-Wagen auf zwei Holzpaletten und in Plastik-
folien verpackt ausgeliefert. Außerhalb Europas werden der Automat und die BE-Wagen in Trans-
portkisten aus Holz angeliefert.
4.1.1.1 Abmessungen der Transportverpackungen
Die Abmessungen der Paletten und Holzkisten sind in der folgenden Tabelle aufgelistet:
4

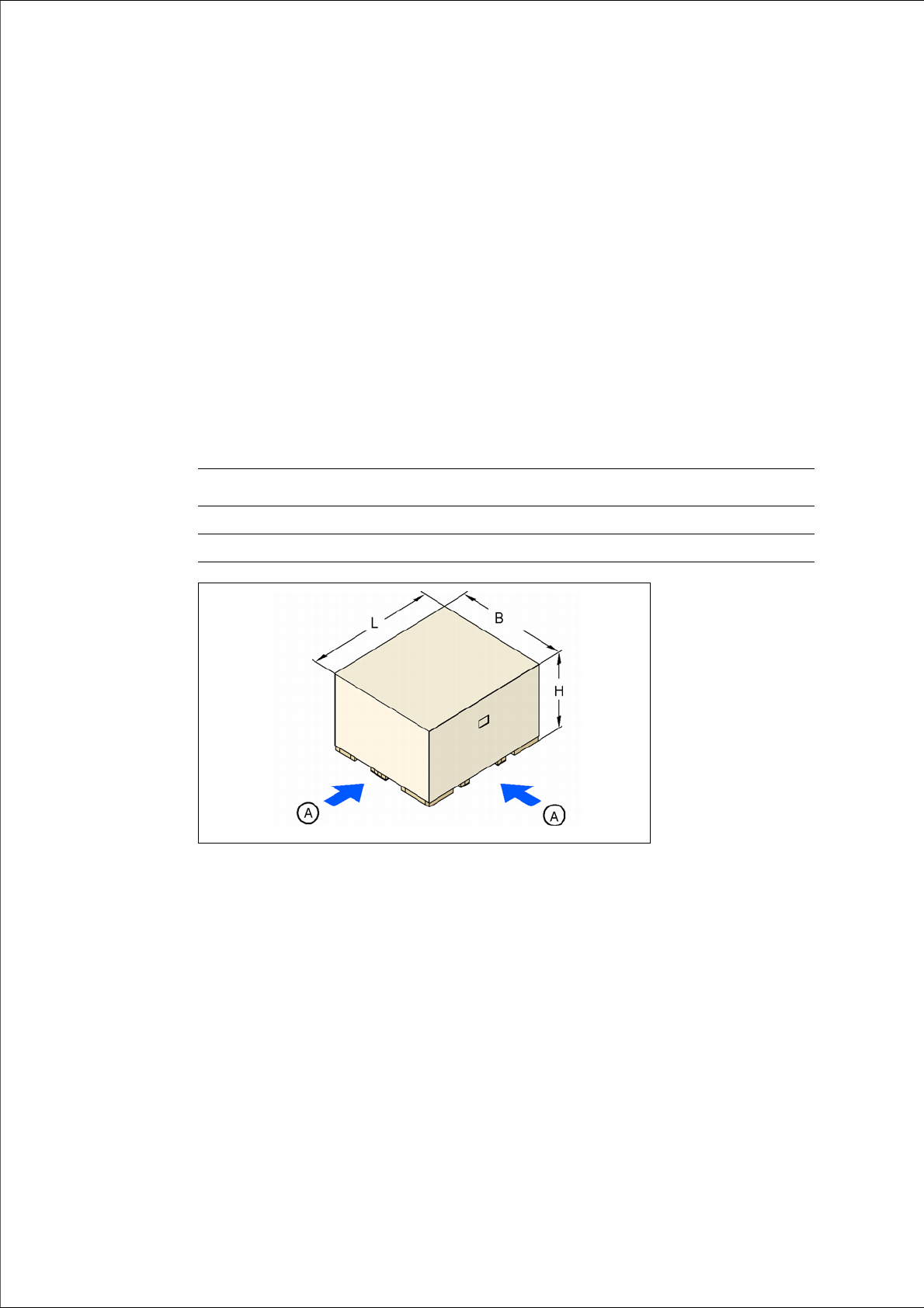

Abb. 4.1 - 1 Transportkiste - Abmessungen in Millimeter
(A) Ansatzpunkte für den Gabelstapler
Automat (L x B x H) BE-Wagen
Palette 2790 mm x 2404 mm 2060 mm x 1350 mm
Holzkiste 2790 mm x 24040 mm x 1600 mm 2060 mm x 1350 mm x 1300 mm
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
4.1 Transport und Anlieferungskonfiguration Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
224
4.1.1.2 Gewicht des versandfertigen Automaten
Die folgende Tabelle enthält die Gewichtsangaben der versandfertigen Automaten einschließlich
Verpackung.
4
4.1.2 Lieferung kontrollieren
Lagern Sie den Automaten in der Verpackung, bis er Raumtemperatur erreicht hat. Anderen-
falls besteht Kondensationsgefahr.
Kontrollieren Sie die Lieferung auf Beschädigungen.
Überprüfen Sie die Schocksensoren auf der Transportkiste.
Packen Sie den Automaten und das Zubehör aus und überprüfen Sie die Lieferung auf Voll-
ständigkeit (Referenzlieferschein).
Dokumentieren Sie das Ergebnis im Installationsreport / Abnahmeprotokoll.
4.1.3 Anlieferungskonfiguration
Bei Anlieferung ist der Automat folgendermaßen konfiguriert:
– Die Transportspuren des Doppeltransport sind auf eine Breite von 210 mm eingestellt. Diese
Breiteneinstellung ist für die Feinjustage des Automaten von Bedeutung.
– Beide Tastaturen sind abgesteckt und demontiert.
– Beide Monitore sind demontiert.
– Beide Meldeleuchten sind demontiert.
– Alle Portalachsen sind mit Transportsicherungen fixiert.
Automat Versand innerhalb Europas Versand nach Übersee
X-Serie 4004 kg 4504 kg
BE-Wagen 470 kg 550 kg
