Betriebsanleitung SIPLACE X-Serie 4 Aufstellen und Inbetriebnahme Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 4.1 Transport und Anlieferungskonfiguration 225 4 Abb. 4.1 - 2 Anlieferungskonfiguration (Beispiel SIPLACE X2…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
4.1 Transport und Anlieferungskonfiguration Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
224
4.1.1.2 Gewicht des versandfertigen Automaten
Die folgende Tabelle enthält die Gewichtsangaben der versandfertigen Automaten einschließlich
Verpackung.
4
4.1.2 Lieferung kontrollieren
Lagern Sie den Automaten in der Verpackung, bis er Raumtemperatur erreicht hat. Anderen-
falls besteht Kondensationsgefahr.
Kontrollieren Sie die Lieferung auf Beschädigungen.
Überprüfen Sie die Schocksensoren auf der Transportkiste.
Packen Sie den Automaten und das Zubehör aus und überprüfen Sie die Lieferung auf Voll-
ständigkeit (Referenzlieferschein).
Dokumentieren Sie das Ergebnis im Installationsreport / Abnahmeprotokoll.
4.1.3 Anlieferungskonfiguration
Bei Anlieferung ist der Automat folgendermaßen konfiguriert:
– Die Transportspuren des Doppeltransport sind auf eine Breite von 210 mm eingestellt. Diese
Breiteneinstellung ist für die Feinjustage des Automaten von Bedeutung.
– Beide Tastaturen sind abgesteckt und demontiert.
– Beide Monitore sind demontiert.
– Beide Meldeleuchten sind demontiert.
– Alle Portalachsen sind mit Transportsicherungen fixiert.
Automat Versand innerhalb Europas Versand nach Übersee
X-Serie 4004 kg 4504 kg
BE-Wagen 470 kg 550 kg
Betriebsanleitung SIPLACE X-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 4.1 Transport und Anlieferungskonfiguration
225
4

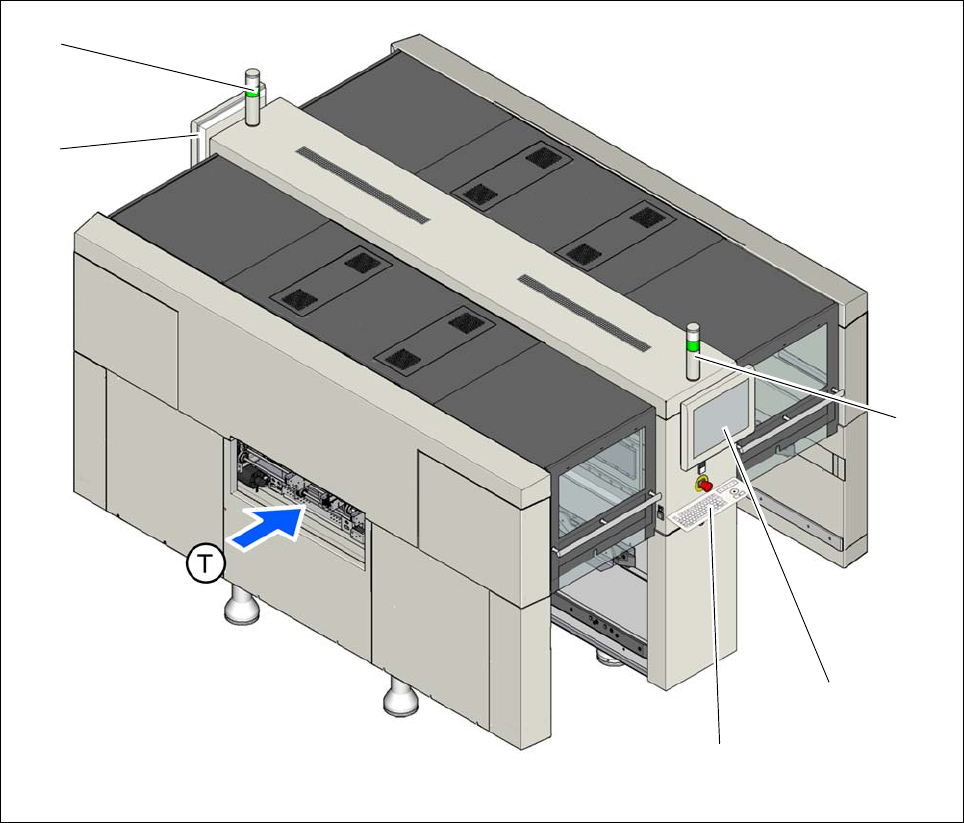

Abb. 4.1 - 2 Anlieferungskonfiguration (Beispiel SIPLACE X2 S / X3 S / X4 S)
(1) Meldeleuchte (demontiert)
(2) Monitor (demontiert)
(3) Tastatur (demontiert)
(T) LP-Transportrichtung
(1)
(2)
(3)
(1)
(2)
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
4.1 Transport und Anlieferungskonfiguration Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
226
4.1.4 Den Automaten in der Transportkiste transportieren
4.1.4.1 Dienstleistungsangebot
Als Dienstleistung bietet Ihnen SIPLACE die komplette Integration von SIPLACE Automaten in die
Produktionslinie an. Aufgrund des Know-how und der vorhandenen Werkzeuge und Hilfsmittel ist
es möglich, die Installation optimal durchzuführen. Voraussetzung dafür ist allerdings, dass die
zuvor abgeklärten notwendigen Infrastrukturmaßnahmen in Ihrer Produktionsstätte durchgeführt
wurden.
Beachten Sie bitte, dass der sicherste Transport des Automaten immer der Transport in der
Transportkiste oder zumindest auf der Palette ist. Sie vermeiden damit schwere Schäden am Au-
tomaten, wenn beispielsweise die Maschinenfüße mit Hindernissen kollidieren.
4.1.4.2 Sicherheitshinweise
4
4
4
4.1.4.3 Transportmittel
Verwenden Sie zum Transport des Automaten auf der Palette bzw. in der Transportkiste einen
Gabelstapler mit folgender Spezifikation:
Gabellänge min. 1800 mm
Tragkraft min. 6000 kg
Lichte Gabelweite min. 350 mm 4
4
WARNUNG
Geltende Unfallvorschriften beachten!
Beachten Sie die geltenden Unfallvorschriften für den Transport schwerer Güter.
WARNUNG
Kippgefahr!
Wird die geforderte Spezifikation für den Gabelstapler nicht eingehalten (Abschnitt
4.1.4.3
, Seite 226) besteht Kippgefahr!
Verwenden Sie für den Transport nur den spezifizierten Gabelstapler.
WARNUNG
Quetschgefahr!
Beim Transport des Automaten besteht Quetschgefahr für die Füße.
Tragen Sie spezielles Schuhwerk.
