Betriebsanleitung SIPLACE X-Serie 4 Aufstellen und Inbetriebnahme Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 4.1 Transport und Anlieferungskonfiguration 229 4 4 Abb. 4.1 - 3 Auflageflächen - Gabel parallel zur Leiterp …
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
4.1 Transport und Anlieferungskonfiguration Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
228
4.1.5.2 Transportmittel
Verwenden Sie zum Transport des Automaten einen Gabelstapler mit folgender Spezifikation:
4.1.5.3 Ansatzpunkte des Gabelstaplers am Automaten
Die Abbildung 4.1 - 3, Seite 229 zeigt Ihnen die Ansatzpunkte des Gabelstaplers am Automaten,
wenn Sie den Automaten von der Palette heben oder ihn ohne Palette transportieren wollen.
4
4
Beachten Sie vor dem Anheben des Automaten unbedingt folgende Hinweise, um irreversible
Schäden am Automaten zu vermeiden:
4
4
Gabellänge min. 1800 mm
Tragkraft min. 6000 kg
Gabelabstand, wenn die Gabel parallel zur Leiterplatten-
Transportrichtung verläuft
ca. 420 mm
HINWEIS
Vermeidung von Schäden am Automaten
Transportieren Sie den Automaten bei längeren Wegstrecken immer mit Palette und
Gabelstapler.
WARNUNG
Ausrichtung der Gabel
– Die Gabel muss parallel zum Leiterplattentransport ausgerichtet sein.
– Die Gabel muss mittig zur Maschine ausgerichtet sein.
WARNUNG
Beschädigungsgefahr durch zu großen Gabelabstand!
Eine Vergrößerung des Gabelabstandes, so dass der Automat außerhalb der Auflageflä-
che angehoben wird, kann zur Verformung des Maschinenrahmens und Beschädigun-
gen von Kabeln und Leitungen führen.
Öffnen Sie die Gabel nur so weit, dass sie sich immer innerhalb des Bereichs der
Auflagefläche der Maschinenunterseite (siehe Abb. 4.1 - 3
, Seite 229) befindet.
Betriebsanleitung SIPLACE X-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 4.1 Transport und Anlieferungskonfiguration
229
4
4

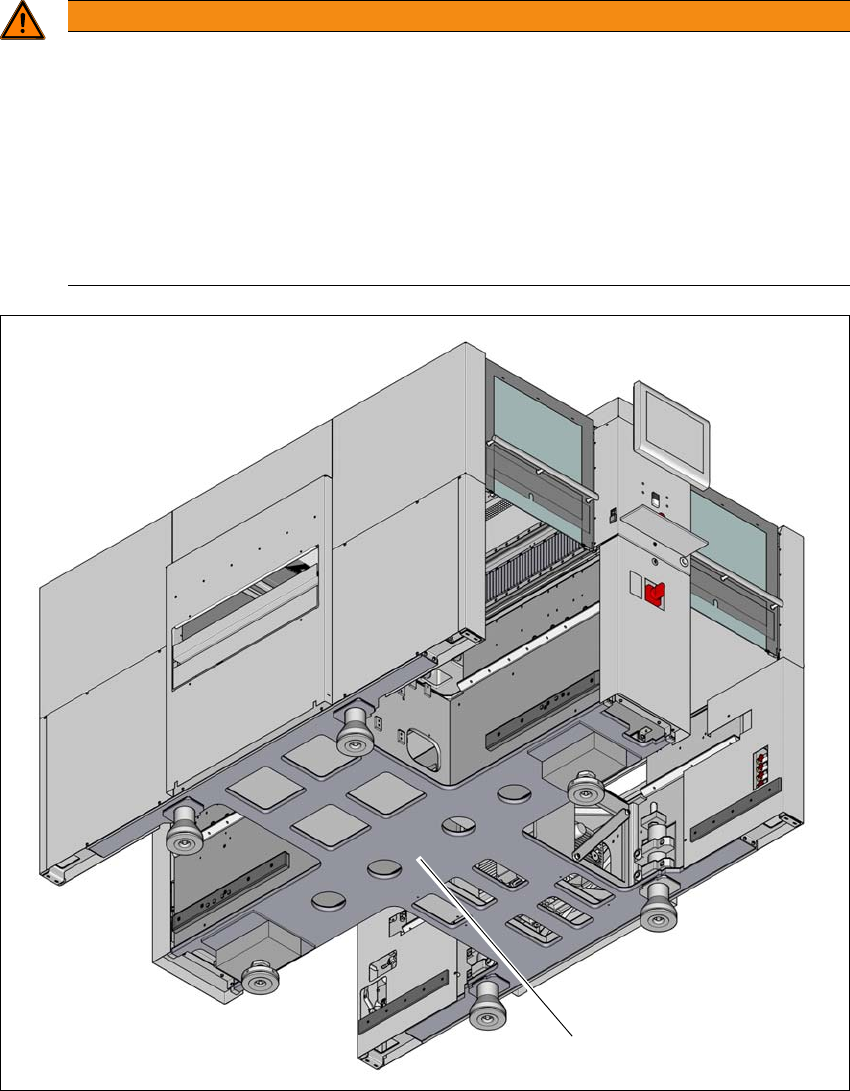

Abb. 4.1 - 3 Auflageflächen - Gabel parallel zur Leiterplatten-Transportrichtung (Beispiel SIPLACE X3 S / X4 S)
(1) Auflagefläche für die Gabel des Gabelstaplers
4
4
WARNUNG
Beschädigungsgefahr durch einseitige Belastung!
Eine einseitige Belastung der Maschinenfüße durch z.B. Kippen des Automats kann zur
Verformung der Befestigung der Maschinenfüße führen.
Achten Sie darauf, dass die Gabel beim Anheben des Automaten gleichförmig be-
lastet wird.
Verwenden Sie eine feste Unterlage zwischen Gabel und Automat.
Lassen Sie eine zweite Person das Anheben des Automaten beobachten und si-
cherstellen, dass der Automat nicht zur Seite kippt.
(1)
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
4.1 Transport und Anlieferungskonfiguration Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
230
4.1.5.4 Was Sie beim Transport unbedingt beachten sollten
4
4
WARNUNG
Beschädigungsgefahr der Maschinenfüße!
Die Gewinde für die Maschinenfüße im Automatenrahmen können durch Bodenschleifen
oder Stöße beschädigt werden.
Achten Sie beim Transport unbedingt darauf, dass alle Maschinenfüße frei über dem
Boden schweben.
WARNUNG
Beschädigungsgefahr des Abluftkanals der Vakuumpumpe!
Im Bestückbereich 1 können Vakuumpumpen montiert sein. Der Abluftkanal ist unter
dem Maschinenständer montiert. Dieser Abluftkanal kann beim Transport mit dem
Gabelstabler beschädigt werden.
Demontieren Sie den Abluftkanal bevor Sie den Automaten mit dem Gabelstapler
transportieren.
