4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie 4.3 Den Automaten aufstellen Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 246 4 Heben Sie den Automaten mit dem Gabe lstapler etwa 35 cm hoch. So ver me…
Betriebsanleitung SIPLACE X-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 4.3 Den Automaten aufstellen
245
4.3.6 Leiterplatten-Transporthöhe voreinstellen
Schieben Sie die Gabel des Gabelstaplers unter den Automaten, wie dies in Abb. 4.3 - 2 dar-
gestellt ist.
4

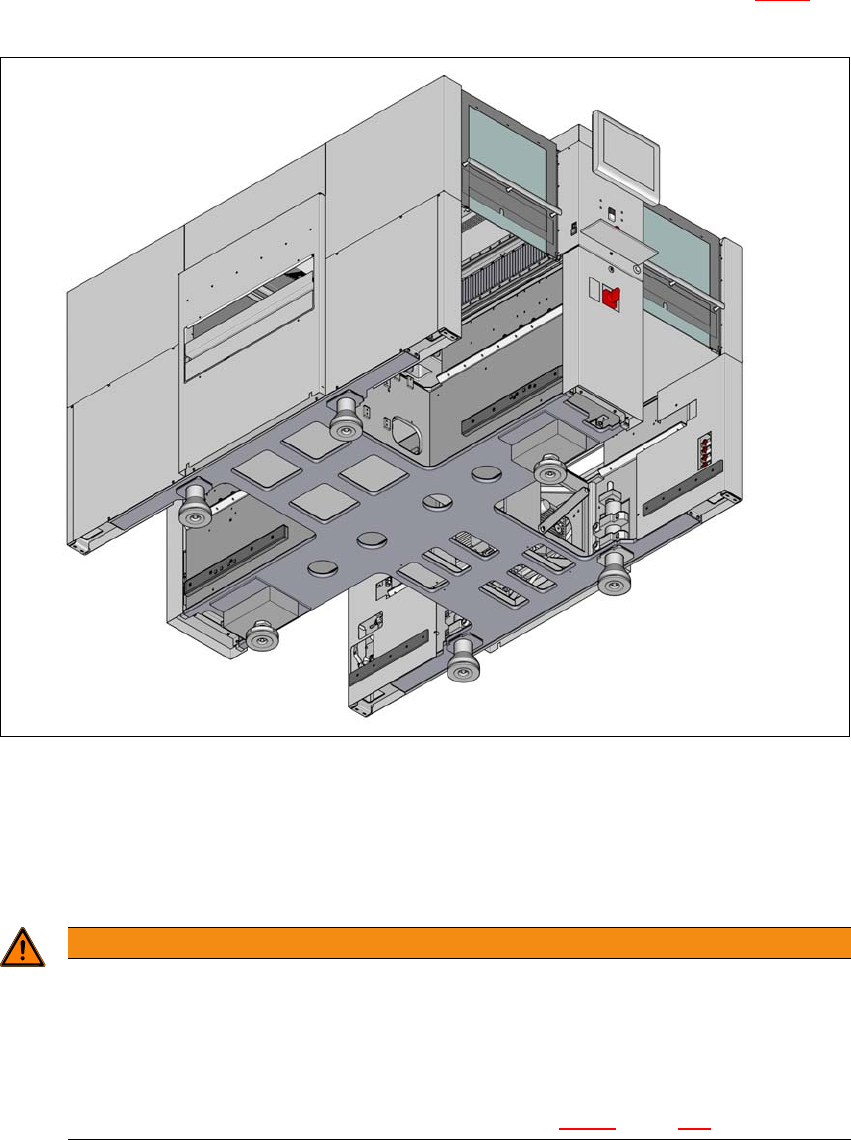

Abb. 4.3 - 2 Auflageflächen - Gabel parallel zur LP-Transportrichtung (Beispiel SIPLACE X2 S / X3 S / X4 S)
(1) Auflageflächen für die Gabel des Gabelstaplers
Beachten Sie vor dem Anheben des Automaten unbedingt folgende Hinweise, um irreversible
Schäden am Automaten zu vermeiden:
4
WARNUNG
Beschädigungsgefahr durch zu großen Gabelabstand!
Der Abstand der Maschinenfüße beträgt 776 mm. Eine Vergrößerung des Gabelabstan-
des, so dass der Automat an den Seitenteilen des Maschinenrahmens angehoben wird,
kann zur Verformung des Maschinenrahmens führen.
Öffnen Sie die Gabel nur so weit, dass sie sich immer innerhalb des Bereichs der
beiden Maschinenfüße (Ansatzflächen siehe Abb. 4.3 - 2
, Seite 245) befindet.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
4.3 Den Automaten aufstellen Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
246
4
Heben Sie den Automaten mit dem Gabelstapler etwa 35 cm hoch. So vermeiden Sie jegli-
ches Verletzungsrisiko für Ihre Füße, wenn sich die Maschinenfüße versehentlich absenken.
Der Automat steht auf 6 Füßen.
– 4 äußere Maschinenfüße (Pos. 1 in Abb. 4.3 - 4
, Seite 247)
– äußerer Maschinenfuß für die LP-Transporthöhen 900, 930 und 950 mm,
Länge 439 mm, Artikel-Nr. 03000890-02 (Pos. 1 in Abb. 4.3 - 3
).
– 2 mittlere Maschinenfüße (Pos. 2 in Abb. 4.3 - 4
, Seite 247) mit 2 Distanzstücken (Pos. 3 und
Pos. 4 in Abb. 4.3 - 4
, Seite 247) zur Höheneinstellung, wenn erforderlich.
4
Abb. 4.3 - 3 Äußere Maschinenfüße - zwei Ausführungen (Maße in Millimeter)
WARNUNG
Beschädigungsgefahr durch einseitige Belastung!
Eine einseitige Belastung der Maschinenfüße durch z.B. Kippen des Automats kann zur
Verformung der Befestigung der Maschinenfüße führen.
Achten Sie darauf, dass die Gabel beim Anheben des Automaten gleichförmig be-
lastet wird.
Verwenden Sie eine feste Unterlage zwischen Gabel und Automat.
Lassen Sie eine zweite Person das Anheben des Automaten beobachten und si-
cherstellen, dass der Automat nicht zur Seite kippt.
Betriebsanleitung SIPLACE X-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 4.3 Den Automaten aufstellen
247
4

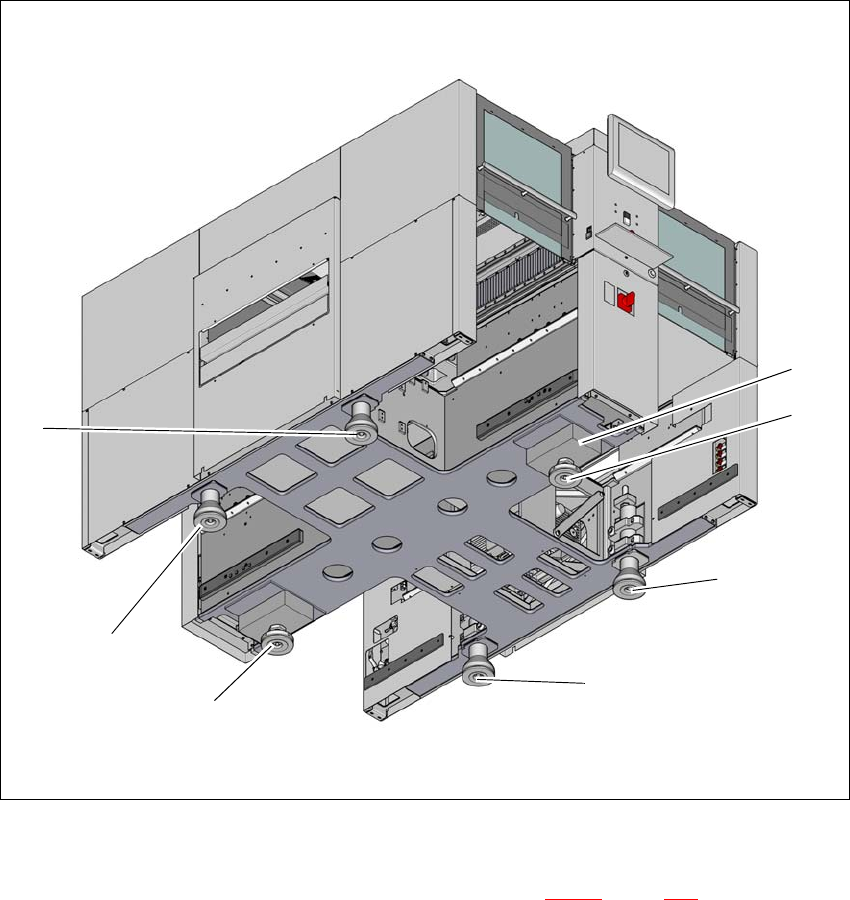

Abb. 4.3 - 4 Maschinenfüße des Automaten (Beispiel SIPLACE X2 S / X3 S / X4 S)
4
(1) Äußerer Maschinenfuß, 4 x, 2 Ausführungen (siehe Abb. 4.3 - 3, Seite 246)
(2) Mittlerer Maschinenfuß, 2 x
(3) Distanzstück an der Seite des Stromversorgungseinschubs
(2)
(2)
(1)
(1)
(1)
(1)
(3)
