4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie 4.3 Den Automaten aufstellen Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 252 Justieren Sie die Eins tellschraube M24x2x120 (P os. 3 in Abb. 4.3 - 7 , S…
Betriebsanleitung SIPLACE X-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 4.3 Den Automaten aufstellen
251
4
4
4
Lockern Sie vorsichtig beide Innensechskantschrauben M24x90 (Pos. 2 in Abb. 4.3 - 7, Seite
250
) mit dem Schraubendrehereinsatz (Schlüsselmaß 19 mm) und lassen Sie den äußeren
Maschinenfuß (Pos. 1 in Abb. 4.3 - 7
, Seite 250) langsam bis zum Anschlag nach unten glei-
ten.
Setzen Sie für die gewünschte LP-Transporthöhe den passenden Maschinenfuß ein.
– äußerer Maschinenfuß für die LP-Transporthöhen 900, 930 und 950 mm,
Länge 439 mm, Artikel-Nr. 03000890-02 (Pos. 1 in Abb. 4.3 - 4
, Seite 247)
Führen Sie die Voreinstellung für jeden der äußeren Maschinenfüße durch.
Der Abstand zwischen Maschinenfuß-Unterseite und Unterkante Maschinenrahmen sollte
folgende Werte betragen:
VORSICHT
Schnittgefahr an der Gurtabfallrutsche!
Beim Drehen der Einstellschraube M24x2x120 zur Höhenjustage (Pos. 1 in Abb. 4.3 - 7
,
Seite 250
) besteht Schnittgefahr, durch scharfe Kanten der Gurtabfallrutsche.
Tragen Sie feste Sicherheitshandschuhe.
WARNUNG
Schweres Maschinenteil
Die Maschinenfüße sind sehr schwer. Beim Lösen einzelner Schrauben können diese
herabstürzen und es besteht Quetschgefahr.
Beim Tauschen der Maschinenfüße muss die Maschine leicht angehoben werden.
Achten Sie darauf dass sich niemand im Gefahrenbereich aufhält. Durch unabsicht-
liches Verschieben oder Absenken der Maschine besteht Quetschgefahr.
WARNUNG
Maschine nicht verschiebenl
Die Transportwangen können beschädigt werden.
Achten Sie darauf, dass die Maschine dabei nicht verschoben wird und dadurch die
Transportwangen nicht beschädigt werden.
LP-Transporthöhe Abstand der Maschinenfußunterseite
zur Unterkante des Maschinenrahmens
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
4.3 Den Automaten aufstellen Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
252
Justieren Sie die Einstellschraube M24x2x120 (Pos. 3 in Abb. 4.3 - 7, Seite 250) mit dem Ga-
belschlüssel SW 36 so, dass Sie die Abstandswerte aus der Tabelle oben für die jeweilige
Transporthöhe erreichen.
Senken Sie den Automaten nun vorsichtig mit dem Gabelstapler ab, bis die Maschinenfüße
gleichmäßig den Boden berühren. Eine zweite Person sollte auf jeden Fall die stabile Lage
des Automaten während des Absenkvorgangs kontrollieren. Gegebenenfalls muss die Klem-
mung der äußeren Maschinenfüße noch etwas gelockert werden.
Senken Sie den Automaten weiter vorsichtig ab, bis die äußeren Maschinenfüße die Einstell-
schrauben M24x2x120 (Pos. 3 in Abb. 4.3 - 7
, Seite 250) zur Höhenjustage berühren.
Achten Sie darauf, dass die mittleren Maschinenfüße (siehe Punkt 2 in Abb. 4.3 - 4, Seite
247
) den Boden noch nicht berühren. Wenn nötig schrauben Sie die mittleren Maschinenfüße
noch etwas in den Automaten bzw. in das Distanzstück ein.
4
HINWEIS
Die Beschreibung für die endgültige Justage des Automaten finden Sie in Abschnitt
4.3.8.1
, Seite 255.
Betriebsanleitung SIPLACE X-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 4.3 Den Automaten aufstellen
253
4.3.7 Abstandsmaße der Maschinenfüße und der festen LP-Transportkanten
Abstandsmaße der Maschinenfüße des LP-Einfachtransportes
4

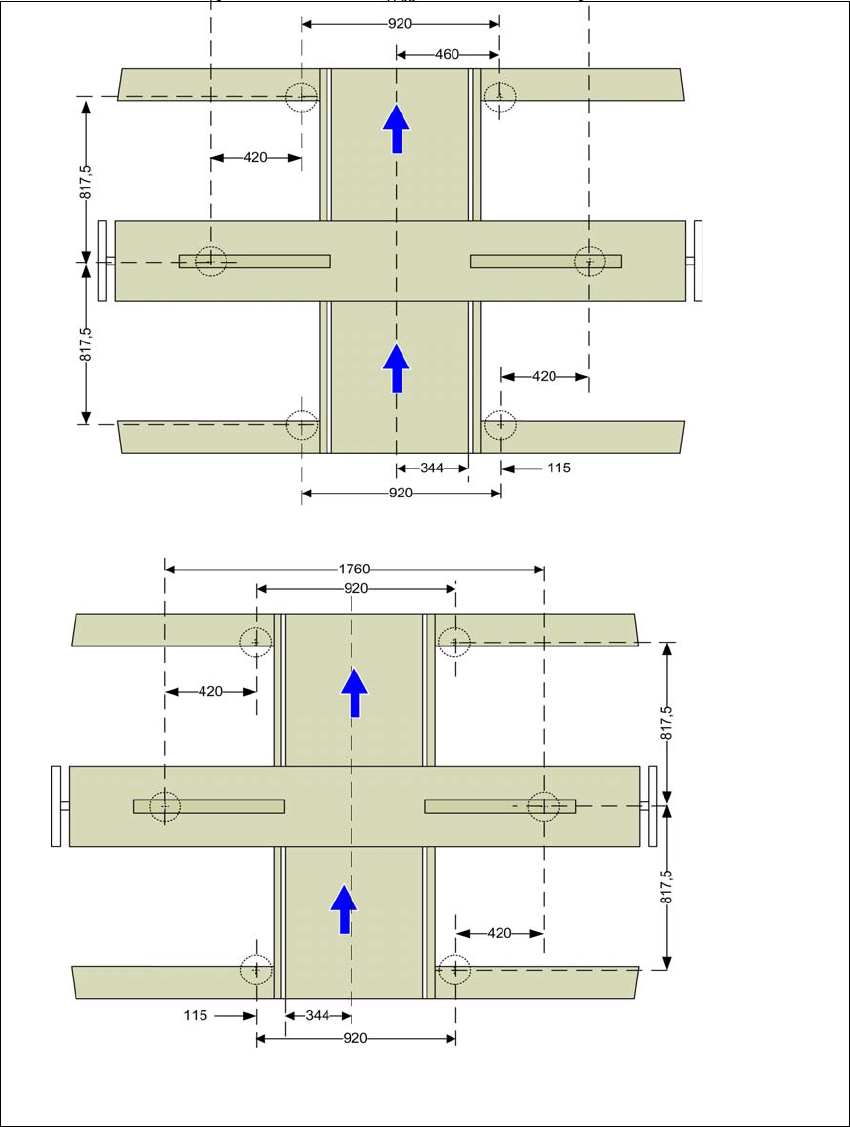

Abb. 4.3 - 8 Abstandsmaße der Maschinenfüße des LP-Einfachtransports in Millimeter
Feste Transportwange auf der
maximalen Position rechts
a
.
a) Das Maß ist abhängig von der Position der festen Wange. Alle Maße in mm.
Feste Transportwange auf der
maximalen Position links
a
.
