4.3.7.1 Abstandsmaße der Maschinenfüße des LP-Doppeltransports
4
Abb. 4.3 - 9 Abstandsmaße der Maschinenfüße des LP-Doppeltransports in Millimeter
Feste Transportwange auf der
maximalen Position rechts
a
.
a) Das Maß ist abhängig von der Position der festen Wange. Alle Maße in mm.
Feste Transportwange auf der
maximalen Position links
a
.
Betriebsanleitung SIPLACE X-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 4.3 Den Automaten aufstellen
255
4.3.8 Den Automaten in die Linie integrieren
Beachten Sie die allgemeinen Warnhinweise, die in Abschnitt 4.3.1, Seite 240 beschrieben
sind.
Beachten Sie die Warnhinweise zum Transport des Automaten, die in Abschnitt 4.3.2, Seite
241
beschrieben sind.
Werkzeuge und Hilfsmittel finden Sie in Abschnitt 4.3.5, Seite 244.
4.3.8.1 Den Automaten in der Linie ausrichten und justieren
Heben Sie den Automaten mit dem Gabelstapler hoch bis die Maschinenfüße entlastet sind.
Ermitteln Sie die LP-Transporthöhe der Automaten der Linie und stellen Sie mit der Sechs-
kantschraube zur Höheneinstellung die ungefähre Höhe ein.
Montierten Sie ggf. die Maschinenfüße für die jeweilige LP-Transporthöhe (siehe 4.3.6 auf
Seite 245).
Positionieren Sie den Automaten mit dem Gabelstapler auf dem freien Stellplatz in der Linie.
Achten Sie dabei auf die Flucht der LP-Transporte und kontrollieren Sie den Abstand zum
vorherigen Automaten.
4
4
WARNUNG
Beschädigungsgefahr!
Ein einseitiges, schnelles Aufschlagen der Maschinenfüße führt zu Verformungen an der
Befestigung der Maschinenfüße.
Senken Sie den Automaten langsam ab.
Lassen Sie eine zweite Person kontrollieren, dass die Maschinenfüße alle gleichzei-
tig auf dem Boden aufsetzen
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
4.3 Den Automaten aufstellen Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
256
Richten Sie den Automaten mit Hilfe der Maschinenwasserwaage in in X-und Y-Richtung aus.
Legen Sie die Maschinenwasserwaage jeweils in X- und Y-Richtung auf die Wangen des Lei-
terplattentransports im Bestückbereich 1 (siehe Abb. 4.3 - 10
). Die Leiterplatten-Transport-
breite ist voreingestellt:
Einfachtransport 210 mm
Doppeltransport, Spur 1 100 mm
Doppeltransport, Spur 2 210 mm 4
4
Messen Sie den Abstand zwischen Oberkante des LP-Transportriemens und dem Unter-
grund. Dieser Abstand sollte 900 mm, 930 mm bzw. 950 mm betragen.
4

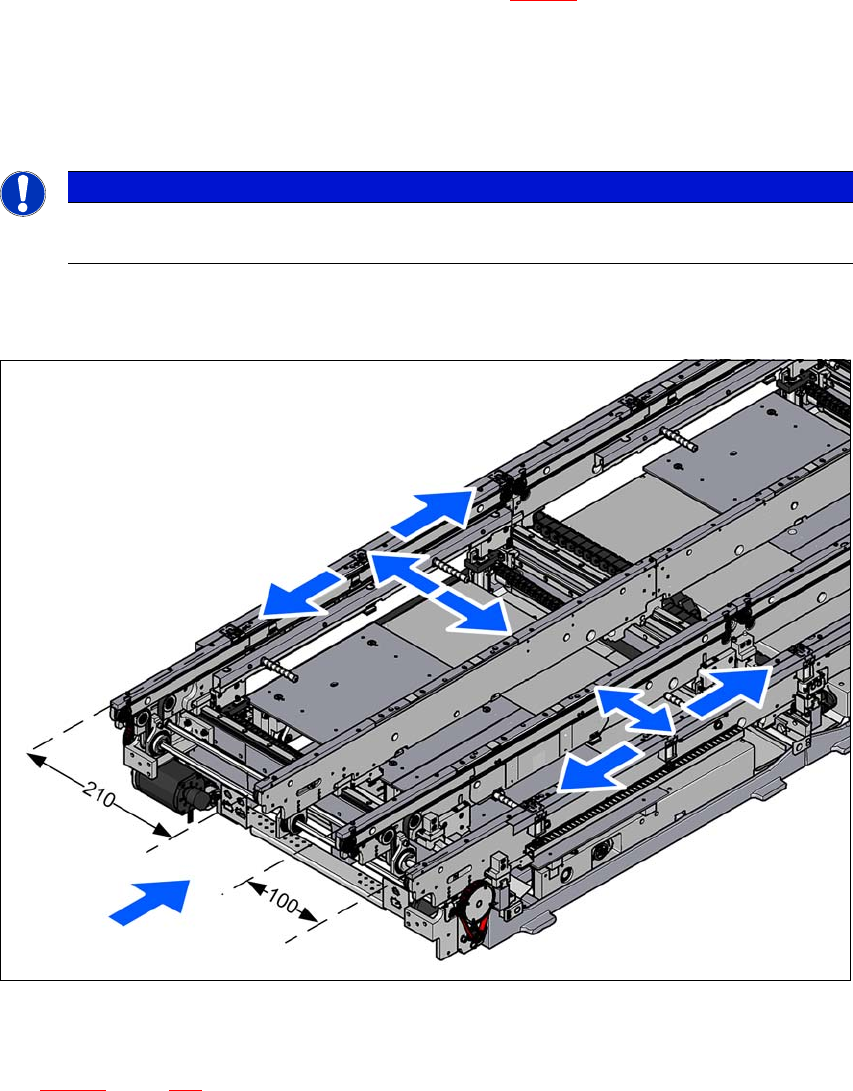

Abb. 4.3 - 10 Den Automaten in X- und Y-Richtung justieren
Justieren Sie mit dem Gabelschlüssel SW36 die Einstellschraube M24x2x120 (Pos. 1 in Abb.
4.3 - 11
, Seite 257) so, dass bei der geforderten Leiterplatten-Transporthöhe die Libelle der
Maschinenwasserwaage keine Abweichung vom Nullpunkt zeigt.
HINWEIS
Legen Sie beim Doppeltransport die Wasserwaage für die Justage in X-Richtung im-
mer nur auf die äußeren Wangen des Automaten.
