5.3.3 Benutzerklassifizierung
Bestimmte Funktionen oder Menüs dürfen nur von dafür ausgebildetem Personal ausgeführt bzw.
aufgerufen werden kann. Dazu sind folgende Bedienebenen zu unterscheiden:
– Produktion
– Erweiterte Produktion
– Service (Kunde)
– Service (SIPLACE)
Die Bedienebenen "Erweiterte Produktion" und "Service (Kunde) können durch ein Kennwort ge-
schützt werden. Die Bedienebene "Service (SIPLACE)" ist bereits durch ein Kennwort geschützt.
Die detaillierte Beschreibung der Benutzerklassifizierung lesen Sie in Abschnitt 5.1
, Seite 265.
5.3.4 Station einschalten und Bedienoberfläche der Stationssoftware starten
5
Schalten Sie die Station am Hauptschalter ein.
Überprüfen Sie nach dem Einschalten, ob die Manometer den erforderlichen Betriebsdruck
anzeigen.
Die Stationsrechner-Software wird geladen und die Ansicht "Produktion" der Stationssoftware
für die Bedienebene "Produktion" wird angezeigt (siehe nachfolgende Abbildung).
VORSICHT
Kommunikationsprobleme beim Einschalten der Station!
Vorzeitiges Einschalten der Station kann zu Kommunikationsproblemen führen.
Schalten Sie die Station erst ein, wenn am Monitor des SIPLACE Pro Rechners der
"Desktop" angezeigt wird.
Betriebsanleitung SIPLACE X-Serie 5 Aufgaben an der Maschine
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 5.3 SIPLACE-Linie einschalten
275
5

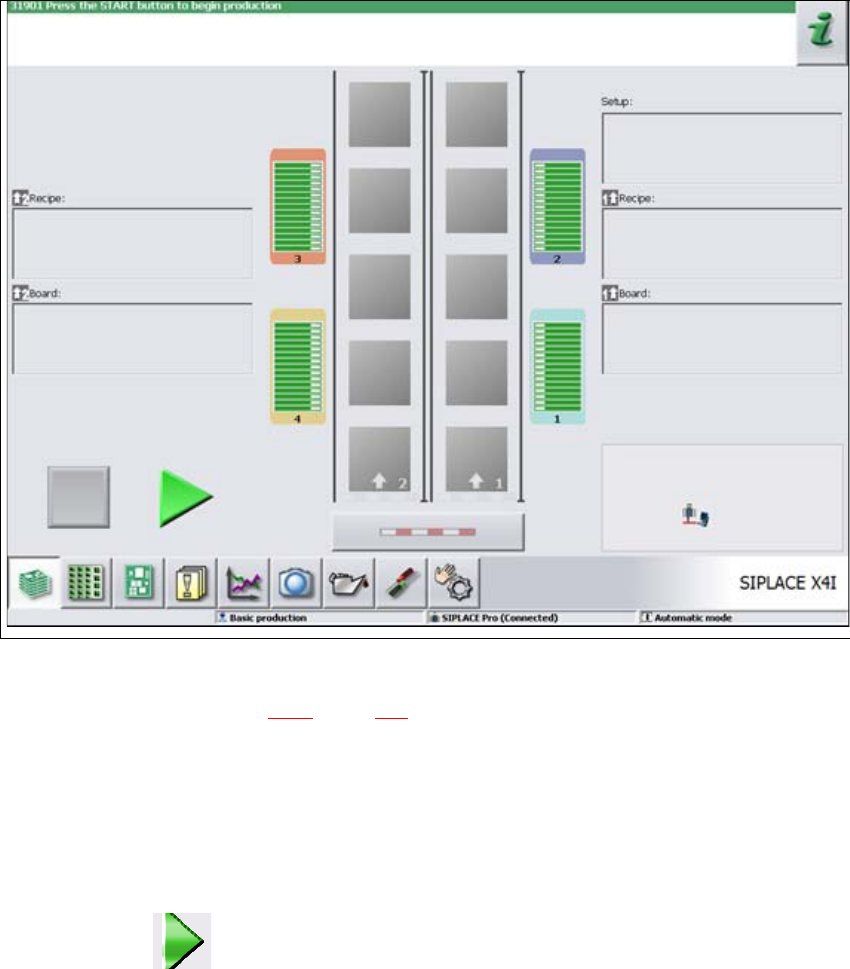

Abb. 5.3 - 1 Ansicht "Produktion" nach dem Laden der Stationssoftware (am Beispiel der SIPLACEX4i)
Im Statusfeld (siehe Abschnitt 5.5.1, Seite 280) wird der aktuelle Zustand der Station und die Ak-
tion angezeigt, die Sie ausführen sollen.
Drücken Sie bei Aufforderung "Start-Taste betätigen" eine Start-Taste.
Start-Tasten befinden sich auf der Eingabeseite, Ausgabeseite und auf den Bedienfeldern an
der linken und rechten Seite der Station.
Der Referenzlauf wird durchgeführt. Nach Abschluss des Referenzlaufes ist die Station be-
triebsbereit.
Das Symbol wird im Arbeitsbereich der Bedienoberfläche angezeigt (aktiviert).
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie
5.3 SIPLACE-Linie einschalten Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
276
5.3.5 Verhalten der Start-Taste der Maschine
Das Verhalten der Start-Taste kann eingestellt werden.
Öffnen Sie die Ansicht "Sensoren und Funktionen prüfen" (siehe Abschnitt 5.5.3, Seite
281
).
Folgende Einstellungen sind möglich:
Produktion automatisch starten 5
Standard-Einstellung.
Bei Drücken der Start-Taste, wird die Produktion automatisch gestartet.
Produktionsstatus nicht ändern 5
Zum Beispiel zum Kalibrieren und Testen der Maschine.
Bei Drücken der Start-Taste wird nur der Stromkreis geschlossen und nicht die Produktion unmit-
telbar gestartet.
5
5.3.6 Flussdiagramm "Einschalten der SIPLACE-Linie"
Das folgende Flussdiagramm zeigt die Aktionen, die nach dem Einschalten der SIPLACE-Linie
durchgeführt werden.
VORSICHT
Maschinenfunktionen können unmittelbar über die GUI gestartet werden, unabhängig
von der Einstellung der Start-Taste. Wenn der Stromkreis bereits geschlossen ist, ist kei-
ne weitere Bestätigung über die Start-Taste der Maschine erforderlich.
