Betriebsanleitung SIPLACE X-Serie 5 Aufgaben an der Maschine Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 5.5 Die Bedienoberfläche 281 Die Leiterplatte ist vom System au fgenommen und wird be arbeitet. Das LP-Symbol wird…
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie
5.5 Die Bedienoberfläche Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
280
5.5.1 Statusfeld
Im Statusfeld wird der aktuelle Maschinenzustand, der zuletzt aufgetretene Fehler und die durch-
zuführende Aktion angezeigt.

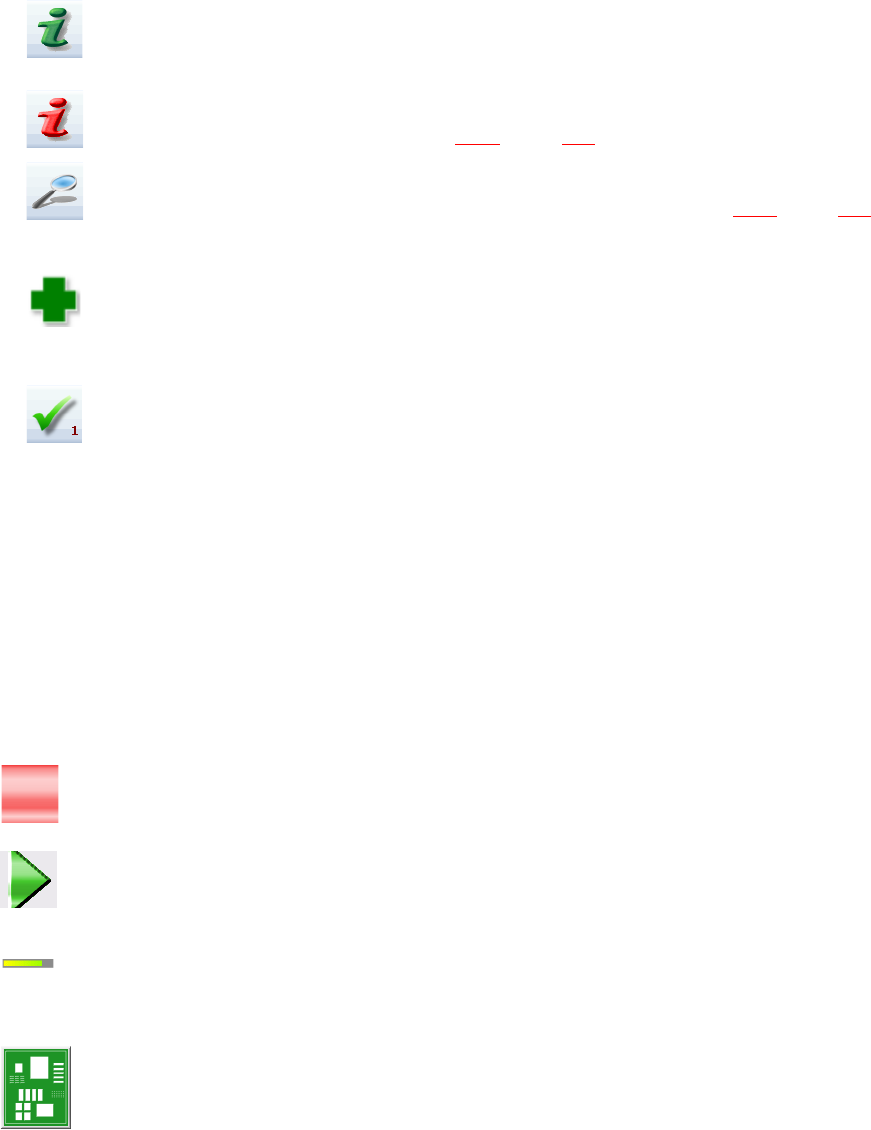

Auf der rechten Seite des Statusfeldes werden je nach Zustand folgende Symbole angezeigt:
(Grün) Startet die kontextsensitive Hilfe zur aktuellen Ansicht. Alle Bedienelemente der Ansicht
werden kurz erläutert
(Rot) Startet das Hilfesystem, das mögliche Ursachen für den aktuellen Fehler und Behebungs-
maßnahmen aufzeigt (siehe Abschnitt 5.6.1
, Seite 287).
Öffnet ein Dialogfenster, in dem die Quelle des Fehlers, der Fehlermeldungstext und das Datum
mit Uhrzeit beim Auftreten des Fehlers angezeigt wird (siehe Abschnitt 5.6.1
, Seite 287). Von hier
aus kann ebenfalls die Hilfe zum aktuellen Fehler aufgerufen werden.
Öffnet die Detailansicht für den aktuellen Fehler. In dieser Ansicht können Fehlerbehebungsmaß-
nahmen direkt aufgerufen werden (wird nur bei bestimmten Fehlermeldungen angezeigt).
Löscht den aktuell angezeigten Fehler aus dem Statusfeld.
5.5.2 Anzeige- und Bearbeitungsbereich
In diesem Bereich werden die Schaltflächen zum Einstellen/Auslösen von Funktionen, allgemeine
Informationen zur Leiterplatte, Rüstung, Los und sonstige Hinweise angezeigt.
Durch animierte und verschiedenfarbig gekennzeichnete Objekte werden Vorgänge oder Zu-
stände (z. B. Bearbeiten, Stellplatz leer usw.) angezeigt.
In der Ansicht "Produktion" (Grundansicht) werden bestimmte Betriebszustände (Bearbeiten,
Fehler usw.) signalisiert.
Bearbeiten anhalten. Der aktuelle Bestückvorgang wird angehalten.
Bearbeiten fortsetzen. Die Bestückung der Leiterplatten wird gestartet bzw. fortgeführt.
Fortschrittsbalken
Für jede Leiterplatte wird angezeigt, wie weit der Bestückprozess fortgeschritten ist.
Leiterplatte in Bearbeitung
Betriebsanleitung SIPLACE X-Serie 5 Aufgaben an der Maschine
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 5.5 Die Bedienoberfläche
281
Die Leiterplatte ist vom System aufgenommen und wird bearbeitet. Das LP-Symbol wird in der
Farbe Dunkelgrün als Schaltfläche angezeigt.
Bearbeitung der Leiterplatte abgebrochen
Wurde die Bearbeitung abgebrochen, wird das LP-Symbol in der Farbe Rot angezeigt.
Leiterplatte muss geprüft werden
Wenn die Leiterplatte im Ausgabeband ist und der Status der Leiterplatte vom Bediener geprüft
werden muss, wird das LP-Symbol in der Farbe Gelb angezeigt.
5.5.3 Symbolleiste
In der Symbolleiste befinden sich Schaltflächen für die Hauptfunktionen der Stationssoftware.
Damit können Sie die Bedienoberfläche in andere Ansichten umschalten und von dort aus weitere
Funktionen verwenden (siehe Abschnitt 5.5.5
, Seite 285).
5
Abb. 5.5 - 2 Symbolleiste
Die Schaltflächen variieren je nach Konfiguration und eingestellter Bedienebene. Einige Ansich-
ten stehen nur in höheren Bedienebenen zur Verfügung.
In der folgenden Tabelle sind die Schaltflächen und Hauptfunktionen kurz beschrieben.
5
Symbol Ansicht Beschreibung
Produktion
(Grundansicht)
Anzeige der Maschinenstatus für die am häufigsten ausgeführten
Aufgaben während der Produktion.
Anzeige der Betriebszustände, siehe Abschnitt 5.5.2
, Seite 280.
Anzeige von Stellplätzen, Name der Rüstung, Name des Los,
Änderungen der Konfiguration und zusätzlichen Optionen.
Zuführmodul,
Bauelemente und
Pipetten
Die Rüstung kann für jeden der 4 Stellplätze einzeln aufgerufen
werden.
Prüfen und Rüsten von Zuführmodulen, Bauelementen und Pipet-
ten.
Gehäuseformen und Bauelement-Taschenformen teachen.
Anzeige der Füllstandskontrolle.
Füllstandsansicht Dem Bediener wird zu jedem Zeitpunkt während der Bestückung
angezeigt, wann die einzelnen Förderer leer laufen und wieder
aufgefüllt werden müssen.
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie
5.5 Die Bedienoberfläche Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
282
5.5.4 Bedienung der Stationssoftware innerhalb der Ansichten
Die meisten Ansichten, die mit Hilfe der Symbolleiste (siehe Abschnitt 5.5.3, Seite 281) aufgeru-
fen werden, haben auf der rechten Seite der Bedienoberfläche eine zusätzliche vertikale Symbol-
leiste für Unteransichten und Funktionen.

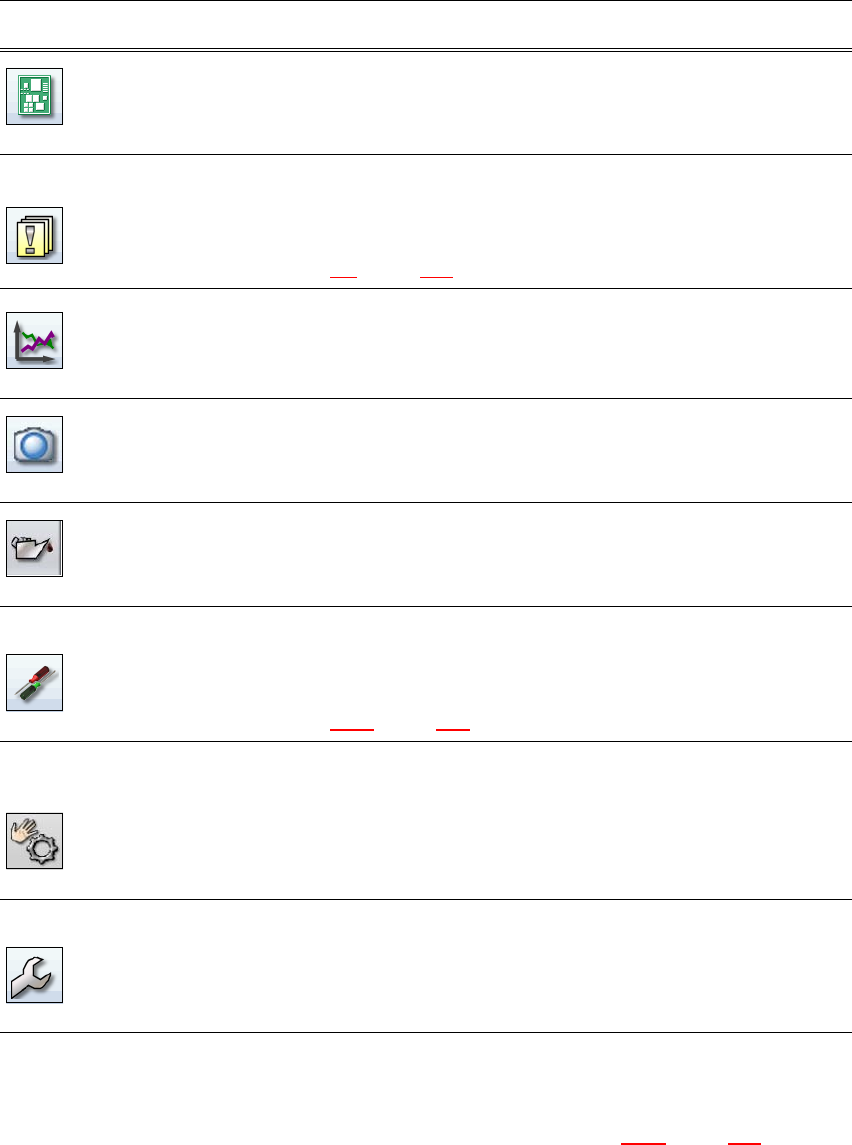

Leiterplatten Anzeige der Leiterplatten und Bestückpositionen-Liste.
Prüfen und Einrichten der Leiterplatten und Bauelemente.
Marken teachen.
Nachrichten Anzeige von Nachrichten zu aktuellen und früheren Ereignissen.
Die Nachrichten werden nach ihrer Art unterschieden. Es ist eine
Tabelle für Spurfehler, Transportfehler, Maschinenfehler, allgemei-
ne Fehler und verkettete Fehlermeldungen aufrufbar (siehe Ab-
schnitt 5.6
, Seite 286).
Statistik Anzeige von Statistik über Leistung, Qualität und abgeworfenes
Material. Anzeige der Leistung der Maschinen und Leiterplatten.
Starten von OIS (Operator Information System), nähere Informati-
onen siehe Dokumentation zu OIS.
Live-Bild wäh-
rend der Bestü-
ckung
Anzeige der einzelnen Kamera-Live-Bilder.
Erst ab Bedienebene "Erweiterte Produktion" :
Anzeige und Speichern der Vision-Dumps.
Wartungsstatus Enthält informationen über den Wartungsstatus der Maschine.
Für weitere informationen, sehen Sie bitte die Instandhaltungsan-
leitung.
Einstellungen Enthält alle Einstellungen und Optionen.
Einstellen der Bedienebene, Sprache der Bedienoberfläche.
Anzeige und Ändern von Maschineneinstellungen, Benutzerein-
stellungen, Maschinenoptionen und Software-Optionen, siehe Ab-
schnitt 5.5.5
, Seite 285.
Sensoren und
Funktionen über-
prüfen
Enthält Informationen und Funktionen für Test und Diagnose.
Verhalten der Start-Taste der Maschine einstellen.
Erst ab Bedienebene "Erweiterte Produktion" verfügbar:
Gesamtreferenzlauf, Funktionen des C&P20-Kopfes testen.
Einzelfunktionen und Dauerläufe. Jedes Portal wird einzeln ange-
steuert.
Service Service-Tools.
Erst ab Bedienebene "Service (Kunde)" verfügbar.
Einrichten und Kalibrieren des SIPLACE Bestückautomaten,
Download von embedded Softwareversionen, Kalibrierung und
Konfiguration der Gesamtmaschine.
Symbol Ansicht Beschreibung
