5 Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie 5.6 Alarminformationen und Online Hilfe A b Softwareversion 706.1 SP1 Ausgabe 10/2014 286 5.5.6 A nwendungs-orientierte Bedien ung durch farbli che Markierunge…

Betriebsanleitung SIPLACE X-Serie 5 Aufgaben an der Maschine

Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 5.5 Die Bedienoberfläche

285

5.5.5 Einstellungen

In der Ansicht "Einstellungen" können Sie verschiedene Benutzereinstellungen, Softwareoptio-

nen und Maschinenoptionen ändern.

 Klicken Sie in der Symbolleiste auf "Einstellungen" .

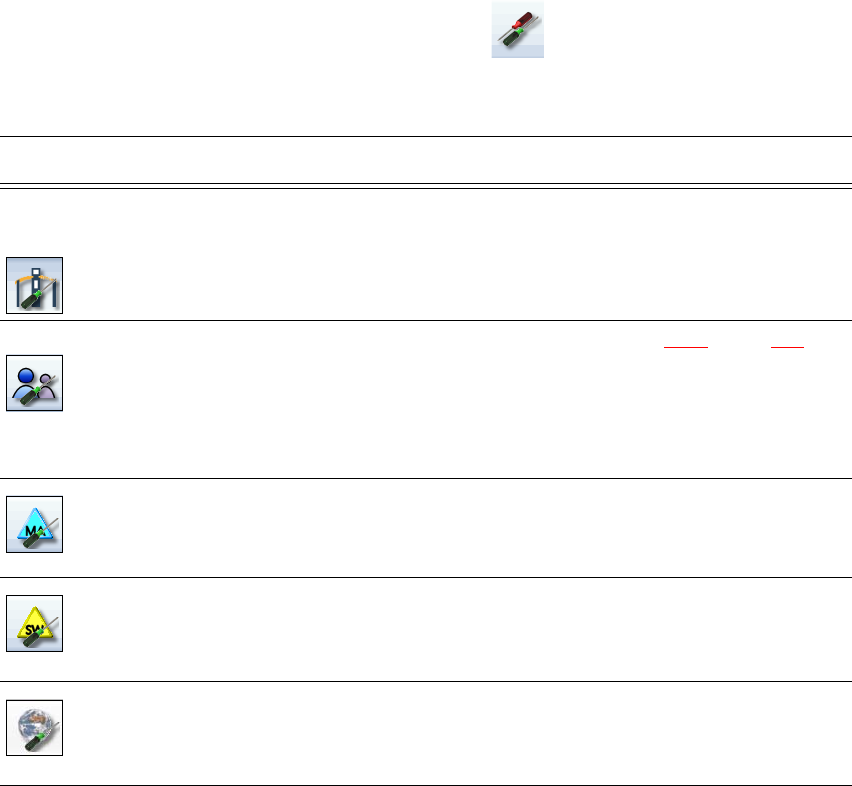

Auf der rechten Seite wird eine zusätzliche Symbolleiste angezeigt. In der folgenden Tabelle sind

die Symbole und Einstellungen kurz beschrieben.

Symbol Einstellungen Beschreibung

Maschinen-

einstellungen

Nur für "Erweiterte Produktion", "Service Kunde" oder "Service

SIPLACE".

Einstellen der Betriebsart und Optionen (z.B. Laufoptionen).

Maschine herunterfahren.

Wechsel zum Betriebssystem.

Benutzer-

einstellungen

Einstellen der Bedienebene (siehe Abschnitt 5.3.3

, Seite 274).

Einstellen der Sprache. Standardmäßig können Sie "Deutsch" oder

"English" wählen. Es steht eine Sprachen-CD zur Installation von

zusätzlichen Landessprachen zur Verfügung.

Weitere Optionen sind ab der Bedienebene "Erweiterte Produktion"

einstellbar.

Maschinenoptio-

nen

In der Bedienebene "Produktion" können Sie keine Optionen än-

dern.

Konfiguration von Maschinenoptionen.

Softwareoptionen Nur für "Service Kunde" oder "Service SIPLACE".

Verschiedene Testfunktionen können hier aktiviert werden.

Übersicht der ver-

bundenen exter-

nen Systeme

Anzeige aller verbundenen externen Systeme (z.B. OIS, Setup-

Center). Anzeige des Verbindungsstatus und des belegten Spei-

chers oder Löschen der verbundenen Systeme.

5 Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie

5.6 Alarminformationen und Online Hilfe Ab Softwareversion 706.1 SP1 Ausgabe 10/2014

286

5.5.6 Anwendungs-orientierte Bedienung durch farbliche Markierungen

Auf der Bedienoberfläche können Symbole, Schaltflächen und Ansichten farblich hervorgehoben

sein. Durch die verschiedenen farblichen Hervorhebungen sehen Sie sofort, wann z.B. ein Ein-

greifen des Bedieners erforderlich ist oder Warnungen vorliegen.

In der Stationssoftware werden folgende Farbmarkierungen verwendet:

5.6 Alarminformationen und Online Hilfe

Treten während der Arbeit am Bestückautomaten Alarme auf, wird die Alarmmeldung im Status-

feld der Bedienoberfläche rot angezeigt. Das Symbol für Alarminformation ist aktiv.

Die rot hervorgehobene Schaltfläche in der Symbolleiste signalisiert, dass ein Eingriff des Bedie-

ners erforderlich ist.

Farbe Zustand Bedeutung

Rot Alarm Eingriff des Bedieners ist notwendig.

Nur in der Ansicht "Zuführmodul, Bauelemente und Pipetten".

Orange Warnung Es liegt ein Hinweis für den Bediener vor.

Ein unmittelbarer Eingriff des Bedieners ist aber nicht notwen-

dig.

Nur in der Ansicht "Zuführmodul, Bauelemente und Pipetten".

Grün in Bearbeitung Symbole oder Schaltfläche hat die Kontrolle über die Maschi-

ne und der Zustand ist in Ordnung.

Nur in den Ansichten "Produktion", "Zuführmodul, Bauele-

mente und Pipetten", "Leiterplatte", "Sensoren und Funktio-

nen überprüfen" und "Service".

Grün blinkend Warten auf Lei-

terplatte

Ersetzt den Zustand "Busy" falls die Maschine im Produktions-

betrieb bereit ist, aber nicht produziert, weil keine Leiterplatte

vorhanden ist.

Legen Sie eine Leiterplatte ein.

Nur in der Ansicht "Produktion".

Betriebsanleitung SIPLACE X-Serie 5 Aufgaben an der Maschine

Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 5.6 Alarminformationen und Online Hilfe

287

Abb. 5.6 - 1 Ansicht "Produktion" mit Alarmmeldung (am Beispiel der SIPLACEX4i)

Legende zu Abb. 5.6 - 1

(1) Alarmnummer

(2) Alarmmeldung: Kurzinformation zum Alarm

(3) Symbol "Details": zum Aufruf von detaillierten Informationen (z.B. Fehlerquelle, Uhrzeit des

Auftretens)

(4) Symbol "Alarm quittieren": zum Löschen der Alarmanzeige

(5) Symbol "Alarminformation": zum Aufruf der Hilfe zum aktuellen Alarm

5.6.1 Informationen zum aktuellen Alarm anzeigen

Um Informationen zum aktuellen Alarm anzuzeigen, wird durch Anklicken des Symbols das

Hilfesystem für den Stationsrechner gestartet. Das Hauptfenster des Hilfesystems mit den

Alarminformationen wird geöffnet. Die Informationen beziehen sich dabei auf den aktuell ange-

zeigten Alarm, von dem die Hilfe gestartet wurde.

Wenn ein Alarm behoben wurde und die Behebung automatisch von der Maschine festgestellt

wird, wird der Alarm automatisch im Statusfeld gelöscht.

Wird die Behebung nicht automatisch erkannt, kann der Alarm manuell aus dem Statusfeld ge-

löscht werden.

Klicken Sie dazu auf das Symbol Die Alarmmeldung wird nicht mehr im Statusfeld an-

gezeigt.
