Betriebsanleitung SIPLACE X-Serie 5 Aufgaben an der Maschine Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 5.6 Alarminformationen und Online Hilfe 287 5 Abb. 5.6 - 1 Ansicht "Produktion" mit Alarmmeldung (am Bei…
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie
5.6 Alarminformationen und Online Hilfe Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
286
5.5.6 Anwendungs-orientierte Bedienung durch farbliche Markierungen
Auf der Bedienoberfläche können Symbole, Schaltflächen und Ansichten farblich hervorgehoben
sein. Durch die verschiedenen farblichen Hervorhebungen sehen Sie sofort, wann z.B. ein Ein-
greifen des Bedieners erforderlich ist oder Warnungen vorliegen.
In der Stationssoftware werden folgende Farbmarkierungen verwendet:
5
5.6 Alarminformationen und Online Hilfe
Treten während der Arbeit am Bestückautomaten Alarme auf, wird die Alarmmeldung im Status-
feld der Bedienoberfläche rot angezeigt. Das Symbol für Alarminformation ist aktiv.
Die rot hervorgehobene Schaltfläche in der Symbolleiste signalisiert, dass ein Eingriff des Bedie-
ners erforderlich ist.
Farbe Zustand Bedeutung
Rot Alarm Eingriff des Bedieners ist notwendig.
Nur in der Ansicht "Zuführmodul, Bauelemente und Pipetten".
Orange Warnung Es liegt ein Hinweis für den Bediener vor.
Ein unmittelbarer Eingriff des Bedieners ist aber nicht notwen-
dig.
Nur in der Ansicht "Zuführmodul, Bauelemente und Pipetten".
Grün in Bearbeitung Symbole oder Schaltfläche hat die Kontrolle über die Maschi-
ne und der Zustand ist in Ordnung.
Nur in den Ansichten "Produktion", "Zuführmodul, Bauele-
mente und Pipetten", "Leiterplatte", "Sensoren und Funktio-
nen überprüfen" und "Service".
Grün blinkend Warten auf Lei-
terplatte
Ersetzt den Zustand "Busy" falls die Maschine im Produktions-
betrieb bereit ist, aber nicht produziert, weil keine Leiterplatte
vorhanden ist.
Legen Sie eine Leiterplatte ein.
Nur in der Ansicht "Produktion".
Betriebsanleitung SIPLACE X-Serie 5 Aufgaben an der Maschine
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 5.6 Alarminformationen und Online Hilfe
287
5

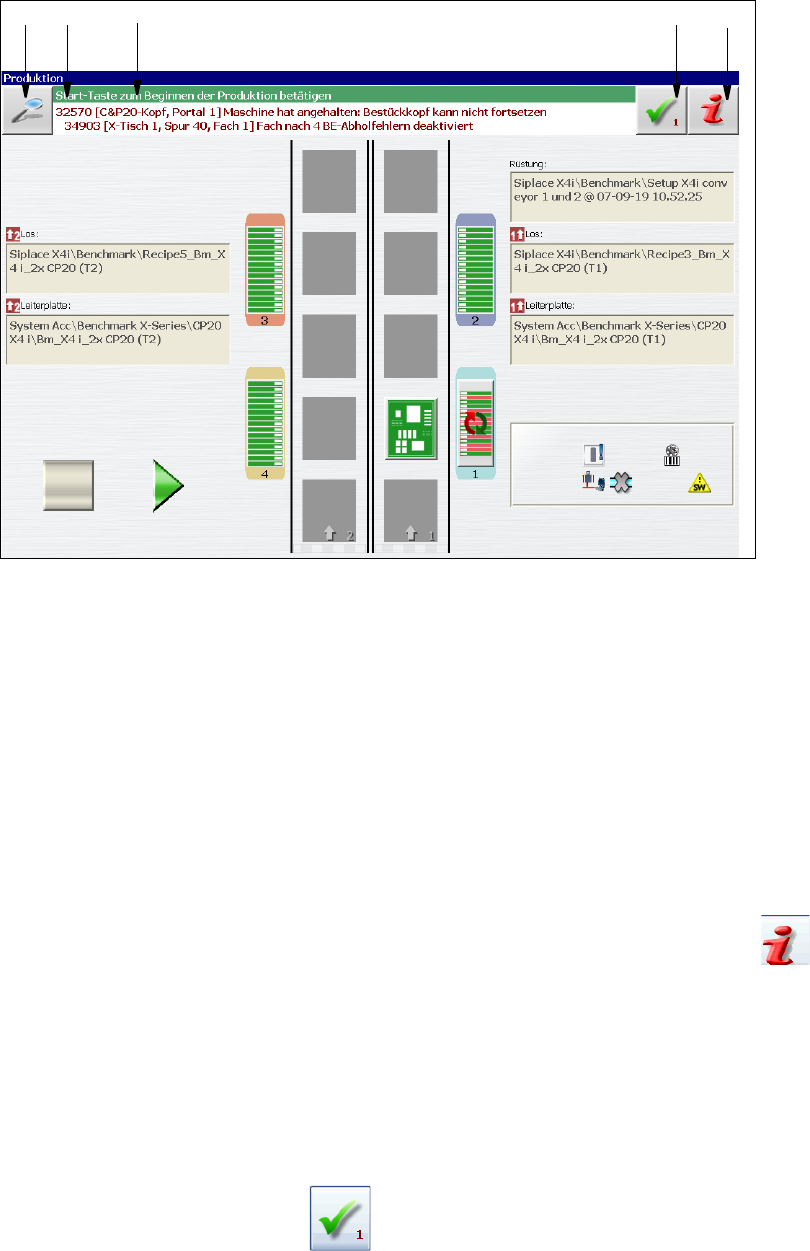

Abb. 5.6 - 1 Ansicht "Produktion" mit Alarmmeldung (am Beispiel der SIPLACEX4i)
Legende zu Abb. 5.6 - 1
(1) Alarmnummer
(2) Alarmmeldung: Kurzinformation zum Alarm
(3) Symbol "Details": zum Aufruf von detaillierten Informationen (z.B. Fehlerquelle, Uhrzeit des
Auftretens)
(4) Symbol "Alarm quittieren": zum Löschen der Alarmanzeige
(5) Symbol "Alarminformation": zum Aufruf der Hilfe zum aktuellen Alarm
5.6.1 Informationen zum aktuellen Alarm anzeigen
Um Informationen zum aktuellen Alarm anzuzeigen, wird durch Anklicken des Symbols das
Hilfesystem für den Stationsrechner gestartet. Das Hauptfenster des Hilfesystems mit den
Alarminformationen wird geöffnet. Die Informationen beziehen sich dabei auf den aktuell ange-
zeigten Alarm, von dem die Hilfe gestartet wurde.
Wenn ein Alarm behoben wurde und die Behebung automatisch von der Maschine festgestellt
wird, wird der Alarm automatisch im Statusfeld gelöscht.
Wird die Behebung nicht automatisch erkannt, kann der Alarm manuell aus dem Statusfeld ge-
löscht werden.
Klicken Sie dazu auf das Symbol Die Alarmmeldung wird nicht mehr im Statusfeld an-
gezeigt.
12
3
4
5
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie
5.6 Alarminformationen und Online Hilfe Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
288
5.6.2 Informationen zum ausgewählten Alarm anzeigen
Klicken Sie in der Symbolleiste auf die Schaltfläche (1).
Es werden alle aufgetretenen Alarmen aufgelistet.
Klicken Sie auf die Schaltfläche "Aufzeichnung der Meldungen anzeigen" (2).
Klicken Sie durch den Menübaum der Alarmliste (3), um detaillierte Alarmmeldungen zu öff-
nen.
. 5

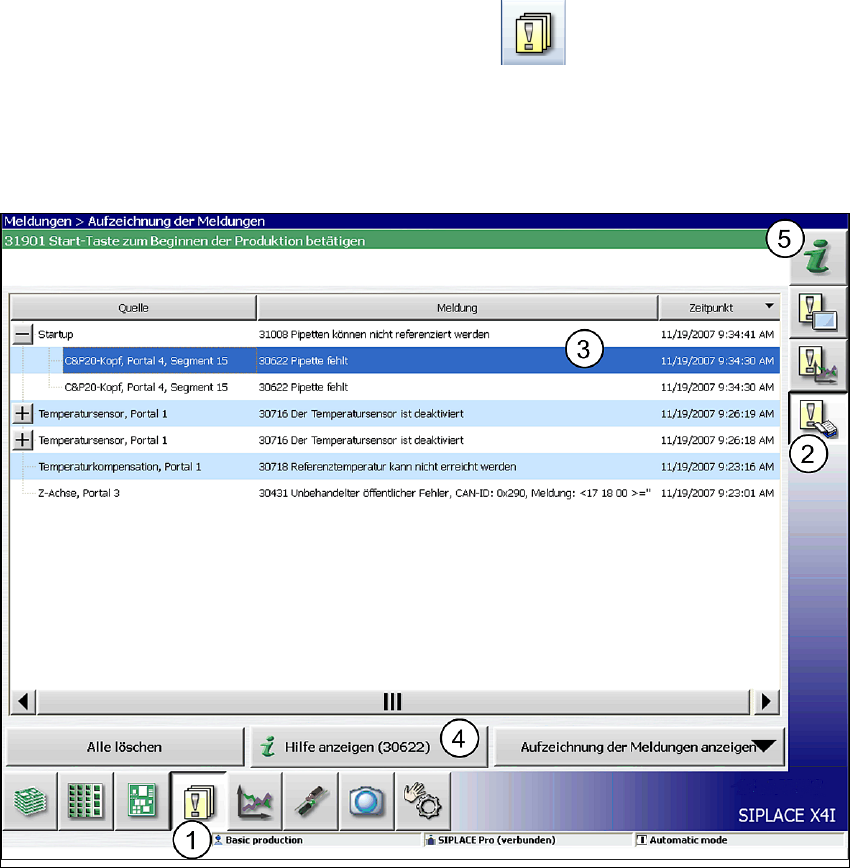

Abb. 5.6 - 2 Beispiel: Alarmliste (am Beispiel der SIPLACEX4i)
Wählen Sie in der Alarmliste die Alarmanzeige aus, über die Sie Informationen erhalten
möchten.
Klicken Sie auf die Schaltfläche "Hilfe anzeigen" (4), um die Informationen anzuzeigen.
Alarminformationen zu einem anderen Alarm können über den Index des Hilfesystems (5) mit An-
gabe der Alarmnummer gesucht und angezeigt werden.
