5.7 Meldeleuchten mit Hupe
5.7.1 Übersicht
Die Meldeleuchten signalisieren Betriebszustände und Fehlfunktionen des Automaten. Die Hupe
meldet akustisch wenn ein Alarm aufgetreten ist. Bei den SIPLACE Automaten kann eine zwei-
farbige oder dreifarbige Meldeleuchte verbaut werden. Das jeweilige Meldeleuchte-System (zwei-
farbig oder dreifarbig) wird in der Autokonfiguration eingestellt, siehe Installationsanleitung zur
Stationssoftware, Artikelnummer 00196771-xx.
5.7.1.1 Zweifarbige Meldeleuchte (Standard)

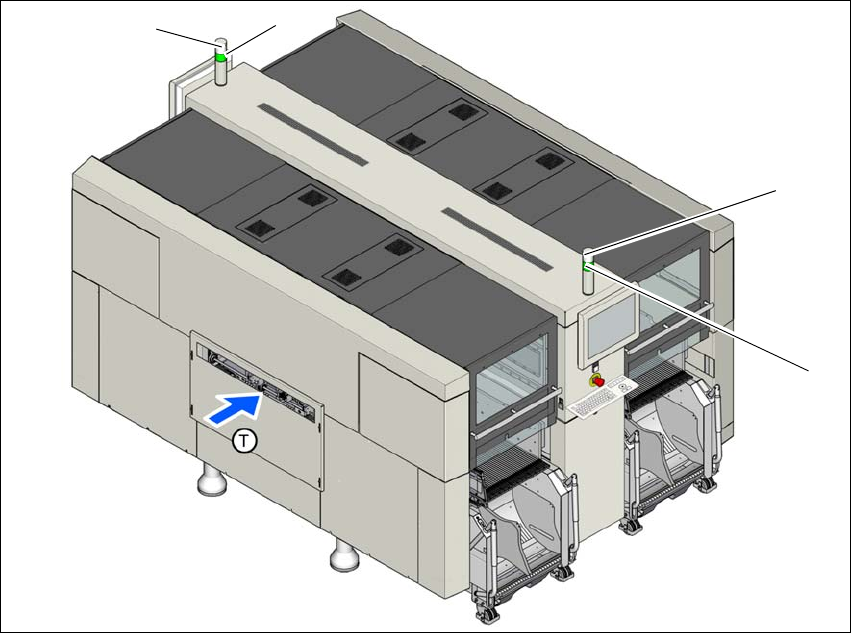

Abb. 5.7 - 1 Meldeleuchten für Betriebszustände (Beispiel SIPLACE X2 S / X3 S / X4 S)
L1 Meldeleuchte weiß, rechts
L2 Meldeleuchte grün, rechts
L3 Meldeleuchte weiß, links
L4 Meldeleuchte grün, links
T LP-Transportrichtung
(L2)
(L1)
(L3)
(L4)
Betriebsanleitung SIPLACE X-Serie 5 Aufgaben an der Maschine
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 5.7 Meldeleuchten mit Hupe
291
5.7.1.2 Dreifarbige Meldeleuchte (Optional)
Abb. 5.7 - 2 Meldeleuchten für Betriebszustände (Beispiel SIPLACE X2 S / X3 S / X4 S)
L1 Meldeleuchte rot
L2 Meldeleuchte gelb
L3 Meldeleuchte grün
5.7.2 Statusanzeige und deren Bedeutung
5
(L2)
(L1)
(L3)
Bedeutung Maschinenseite Status - zweifarbig
(Weiss/Grün)
Status - dreifarbig
(Rot/Gelb/Grün)
Der Automat produziert beide Seiten Weiß: --
Grün: Ein
Rot: Aus
Gelb: Aus
Grün: Ein
Der Automat wartet auf eine
Leiterplatte an der Eingabe.
beide Seiten Weiß: --
Grün: 700 - 700
Rot: Aus
Gelb: Aus
Grün: 500 - 500
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie
5.7 Meldeleuchten mit Hupe Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
292
Den Automaten mit Stopp-Tas-
ter angehalten; Start-Taster ist
erforderlich um Produktion wei-
ter zu führen.
beide Seiten nicht konfiguriert Rot: Aus
Gelb: Aus
Grün: 500 - 500
Marken-Manipulation durch
den Bediener ist erforderlich.
beide Seiten Weiß: --
Grün: 100 - 100
Rot: Aus
Gelb: 500-500
Grün: Aus
Der Automat wartet auf ein Los
oder wartet auf die Maschinen-
Vorbereitung nachdem ein Los
empfangen wurde.
beide Seiten Weiß: --
Grün: 100 - 100
Rot: Aus
Gelb: Aus
Grün: 500 - 500
Der Automat bereitet die Pro-
duktion vor (Pipettenstatus
überprüfen, Zuführmodul-Er-
kennung).
beide Seiten Weiß: --
Grün: 100 - 100
Rot: Aus
Gelb: Aus
Grün: 500 - 500
Eine alternative Abholposition
wird verwendet.
jeweilige Seite Weiß: 100 -100
Grün: --
Rot: Aus
Gelb: Ein
Grün: Ein
Eine Leiterplatte muss aus dem
Ausgabe-Transport entnom-
men werden (z. B. zur Inspek-
tion).
jeweilige Seite Weiß: 500 -500
Grün: 700 -700
Rot: Aus
Gelb: Aus
Grün: 500 - 500
Der LP-Transport klemmt
(nachfolgende Maschine war-
tet auf Leiterplatten).
jeweilige Seite Weiß: --
Grün: 700 -700
Rot: Aus
Gelb: Aus
Grün: 500 - 500
Mehr als eine Abholposition mit
dem selben Bauelementen ist
deaktiviert, jedoch sind mehr
als eine Abholposition zur Ver-
wendung übrig.
jeweilige Seite Weiß: 500 -500
Grün: --
Rot: Aus
Gelb: Ein
Grün: Ein
Für mindestens eine Abholpo-
sition ist die Rüstverifikation er-
forderlich.
jeweilige Seite Weiß: 500 -500
Grün: --
Rot: Aus
Gelb: 500 - 500
Grün: Aus
Die Pipettenrüstung ist nicht
komplett.
jeweilige Seite Weiß: 500 -500
Grün: --
Rot: Aus
Gelb: Ein
Grün: Ein
Bedeutung Maschinenseite Status - zweifarbig
(Weiss/Grün)
