5 Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie
5.10 Zuführmodule rüsten Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
302
5.10 Zuführmodule rüsten
5.10.1 Hinweise zur Behandlung von Zuführmodulen
Zuführmodule sind Präzisionsgeräte. Gehen Sie deshalb mit den Zuführmodulen umsichtig um.
Vermeiden Sie, Zuführmodule gegen Hindernisse zu stoßen.
Lassen Sie die Zuführmodule nicht fallen.
Verwenden Sie zur Instandhaltung nur geeignetes Werkzeug.
5.10.2 X-Zuführmodule vom BE-Tisch abnehmen
5

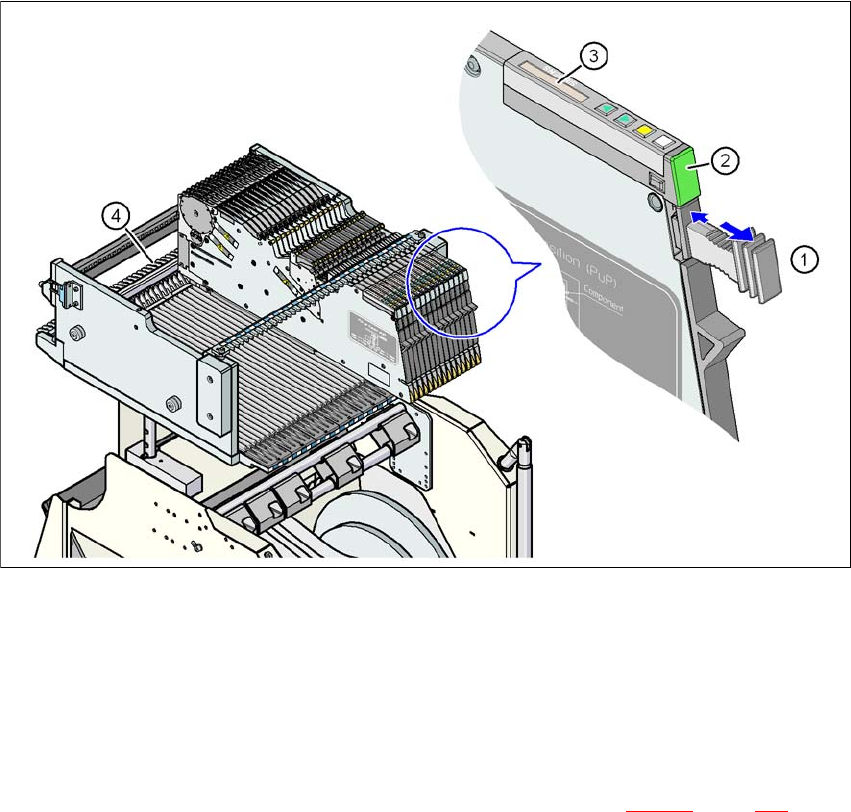

Abb. 5.10 - 1 X-Zuführmodule vom BE-Tisch abnehmen
(1) Entnahmegriff
(2) Statusanzeige
(3) LCD-Anzeige
(4) Klinke zum Verriegeln der X-Zuführmodule
5
Im betriebsbereiten Zustand leuchtet die Statusanzeige (Pos. 2 in Abb. 5.10 - 1, Seite 302) grün,
wenn das X-Zuführmodul in der aktuellen Rüstung enthalten ist. Ist das Zuführmodul nicht in der
aktuellen Rüstung enthalten, bleibt die Statusanzeige dunkel.
Betriebsanleitung SIPLACE X-Serie 5 Aufgaben an der Maschine
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 5.10 Zuführmodule rüsten
303
Das X-Zuführmodul ist durch eine Klinke im BE-Tisch verriegelt und kann nicht herausgezogen
werden. Wollen Sie Zuführmodule vom BE-Tisch abnehmen, gehen Sie wie folgt vor:
Drücken Sie den Entnahmegriff (Pos. 1 in Abb. 5.10 - 1, Seite 302). Der Entnahmegriff springt
heraus und die Statusanzeige erlischt.
Warten Sie etwa 1 Sekunde, bis die Verriegelung (Pos. 4 in Abb. 5.10 - 1, Seite 302) das Zu-
führmodul freigibt.
Ziehen Sie das Zuführmodul am Entnahmegriff aus dem BE-Tisch. Wenn Sie länger als ca.
5 s warten, wird das Zuführmodul wieder verriegelt. Die Statusanzeige leuchtet rot auf und an
der LCD-Anzeige (Pos. 3 in Abb. 5.10 - 1
, Seite 302) erscheint die Meldung "Handle --->>".
Rasten Sie den Entnahmegriff wieder ein. Ist das X-Zuführmodul in der aktuellen Rüstung
enthalten, leuchtet die Statusanzeige leuchtet grün und an der LCD-Anzeige werden wieder
die Spurnummer und die Schrittweite angezeigt.
Drücken Sie erneut den Entnahmegriff (Pos. 1 in Abb. 5.10 - 1, Seite 302) und ziehen Sie nun
das Zuführmodul aus dem BE-Tisch.
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie
5.10 Zuführmodule rüsten Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
304
5.10.3 X-Zuführmodul einsetzen
5.10.3.1 X-Zuführmodul vor dem Einsetzen überprüfen
Prüfen Sie folgende Punkte, bevor Sie ein Zuführmodul am BE-Tisch einsetzen:
Das Zuführmodul muss in einwandfreiem Zustand sein.
Prüfen Sie durch leichtes Antippen, ob die Deckfolienschwinge (Pos. 2 in Abb. 5.10 - 2, Seite
305
) nicht klemmt.
Kontrollieren Sie, ob der Bereich des Abholfensters (Pos. 3 in Abb. 5.10 - 2, Seite 305) frei
von losen Bauelementen ist.
5
Drücken Sie den Hebel (Pos. 4 in Abb. 5.10 - 2, Seite 305) zum Öffnen des Abholfensters
(Pos. 3 in Abb. 5.10 - 2
, Seite 305) etwas nach vorne. Dabei wird das Abholfenster etwas an-
gehoben.
5
Entfernen Sie lose Bauelemente unter dem Abholfenster.
Schließen Sie das Abholfenster (Pos. 3 in Abb. 5.10 - 2), indem Sie den Hebel (Pos. 4 in Abb.
5.10 - 2
) zurücklegen.
Entfernen Sie lose Bauelemente auf dem BE-Tisch mit einem Pinsel oder einem Staubsauger
mit geeigneter Düse.
5
HINWEIS
Leeren Sie das BE-Entsorgungsfach (Pos. 5 in Abb.5.10 - 2, Seite 305), bevor Sie
Bauelemente aus dem Zuführmodul schütteln.
HINWEIS
Die gespannte Deckfolie transportiert bei eingelegtem Gurt den Gurt weiter und legt
Bauelemente frei.
Betätigen Sie den Hebel nicht, wenn ein Gurt eingelegt ist.
HINWEIS
Ist der Gurt bereits eingelegt, schneiden Sie ihn bündig an der Vorderkante des Zu-
führmoduls ab.
