Betriebsanleitung SIPLACE X-Serie 5 Aufgaben an der Maschine Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 5.10 Zuführmodule rü sten 305 S teht der Entnahmegriff (Po s. 1) noch heraus, so rasten Sie ihn ein. 5 Abb. 5.10…
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie
5.10 Zuführmodule rüsten Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
304
5.10.3 X-Zuführmodul einsetzen
5.10.3.1 X-Zuführmodul vor dem Einsetzen überprüfen
Prüfen Sie folgende Punkte, bevor Sie ein Zuführmodul am BE-Tisch einsetzen:
Das Zuführmodul muss in einwandfreiem Zustand sein.
Prüfen Sie durch leichtes Antippen, ob die Deckfolienschwinge (Pos. 2 in Abb. 5.10 - 2, Seite
305
) nicht klemmt.
Kontrollieren Sie, ob der Bereich des Abholfensters (Pos. 3 in Abb. 5.10 - 2, Seite 305) frei
von losen Bauelementen ist.
5
Drücken Sie den Hebel (Pos. 4 in Abb. 5.10 - 2, Seite 305) zum Öffnen des Abholfensters
(Pos. 3 in Abb. 5.10 - 2
, Seite 305) etwas nach vorne. Dabei wird das Abholfenster etwas an-
gehoben.
5
Entfernen Sie lose Bauelemente unter dem Abholfenster.
Schließen Sie das Abholfenster (Pos. 3 in Abb. 5.10 - 2), indem Sie den Hebel (Pos. 4 in Abb.
5.10 - 2
) zurücklegen.
Entfernen Sie lose Bauelemente auf dem BE-Tisch mit einem Pinsel oder einem Staubsauger
mit geeigneter Düse.
5
HINWEIS
Leeren Sie das BE-Entsorgungsfach (Pos. 5 in Abb.5.10 - 2, Seite 305), bevor Sie
Bauelemente aus dem Zuführmodul schütteln.
HINWEIS
Die gespannte Deckfolie transportiert bei eingelegtem Gurt den Gurt weiter und legt
Bauelemente frei.
Betätigen Sie den Hebel nicht, wenn ein Gurt eingelegt ist.
HINWEIS
Ist der Gurt bereits eingelegt, schneiden Sie ihn bündig an der Vorderkante des Zu-
führmoduls ab.
Betriebsanleitung SIPLACE X-Serie 5 Aufgaben an der Maschine
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 5.10 Zuführmodule rüsten
305
Steht der Entnahmegriff (Pos. 1) noch heraus, so rasten Sie ihn ein.
5
Abb. 5.10 - 2 X-Zuführmodul vor dem Einsetzen überprüfen
(1) Entnahmegriff
(2) Deckfolienschwinge
(3) Abholfenster
(4) Hebel zum Anheben und Einrasten des Abholfensters
(5) BE-Entsorgungsfach
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie
5.10 Zuführmodule rüsten Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
306
5.10.3.2 X-Zuführmodul am BE-Tisch einsetzen
5

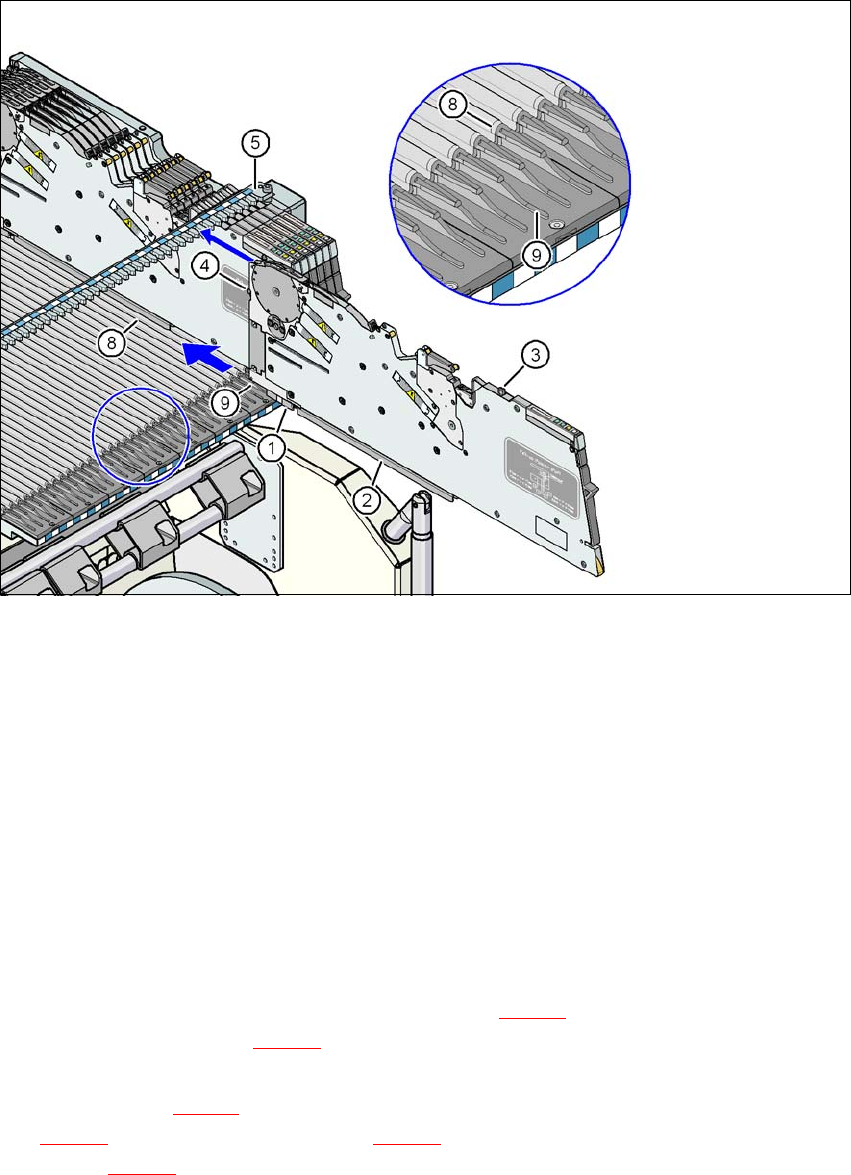

Abb. 5.10 - 3 X-Zuführmodul am BE-Tisch einsetzen
(1) Vordere Gleitführung des X-Zuführmoduls
(2) Hintere Gleitführung des X-Zuführmoduls
(3) Zentrierstift "hinten" am X-Zuführmodul
(4) Zentrierstift "vorne" am X-Zuführmodul
(5) Aussparungen in der Zentrierleiste zur Aufnahme des Zentrierstifts "hinten"
(6) Zentrierbohrungen am BE-Tisch zur Aufnahme des Zentrierstifts "vorne"
(7) Verriegelungsklinken
(8) Führungsprofil des BE-Tisches (-Profil)
(9) Einführhilfe für das Zuführmodul
5
Setzen Sie die vordere Gleitführung (Pos. 1 in Abb. 5.10 - 3) des Zuführmoduls auf die Ein-
führhilfe (Pos. 9 in Abb. 5.10 - 3
) des BE-Tisches.
Halten Sie das Zuführmodul senkrecht und schieben Sie es entlang dem Führungsprofil
(Pos. 8 in Abb. 5.10 - 3
) nach vorne. Das Zuführmodul gleitet mit der vorderen (Pos. 1 in Abb.
5.10 - 3
) und hinteren (Pos. 2 in Abb. 5.10 - 3) Gleitführung auf dem Führungsprofil (Pos. 8
in Abb. 5.10 - 3
).
