5 Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie 5.10 Zuführmodule rüsten Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 308  Kürzen Sie den Gurt mit d en jetzt freiliegenden BE- T aschen um etwa 3 cm.  Entfe…

Betriebsanleitung SIPLACE X-Serie 5 Aufgaben an der Maschine

Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 5.10 Zuführmodule rüsten

307

 Schieben Sie das Zuführmodul vorsichtig weiter, bis der Zentrierstift "vorne" (Pos. 4 in Abb.

5.10 - 3

, Seite 306) in die Zentrierbohrung (Pos. 6 in Abb. 5.10 - 3, Seite 306) taucht.

 Achten Sie dabei auf den Zentrierstift "hinten" (Pos. 3 in Abb. 5.10 - 3, Seite 306) des Zuführ-

moduls. Er muss problemlos in die Aussparung (Pos. 5) der Zentrierleiste gleiten, sonst steht

das Zuführmodul nicht senkrecht auf dem BE-Tisch oder es wurde nicht richtig auf das Füh-

rungsprofil (Pos. 8 in Abb. 5.10 - 3

, Seite 306) aufgesetzt.

 An der Anschlagposition des Zuführmoduls rastet die Verriegelungsklinke (Pos. 7 in Abb.

5.10 - 3

, Seite 306) an der Verriegelungsrolle des Zuführmoduls (Pos. 1 in Abb. 3.9 - 1, Seite

182

) ein. Falls Sie vergessen hatten, den Entnahmegriff (Pos. 1 in Abb. 5.10 - 2, Seite 305)

einzurasten, leuchtet nach ein paar Sekunden die Statusanzeige am Bedienfeld des Zuführ-

moduls rot auf. In der LCD-Anzeige erscheint die Fehlermeldung "Handle --->>" (siehe Abb.

5.11 - 1

, Seite 313).

 Rasten Sie den Entnahmegriff (Pos. 1 in Abb. 5.10 - 2, Seite 305) ein. Die Statusanzeige des

Zuführmoduls leuchtet nun grün und das Zuführmodul ist betriebsbereit. An der LCD-Anzeige

lässt sich wieder die Spurnummer und die Transportschrittweite ablesen.

5.10.4 Bauelemente-Gurt am X-Zuführmodul einlegen

5.10.4.1 X-Gurtzuführmodul überprüfen

 Wenn Sie den Gurt in das Zuführmodul einlegen, überprüfen Sie zunächst, ob sich Bauele-

mente im Bereich des Abholfensters (Pos. 2 in Abb. 5.10 - 5

, Seite 309) befinden.

 Entfernen Sie auf jeden Fall eventuell vorhandene Bauelemente, da dies zu Störungen füh-

ren kann.

5.10.4.2 BE-Gurt zum Einlegen vorbereiten

 Kontrollieren Sie, dass der Gurt am Anfang eine gerade Schnittkante hat.

 Sind die Transportlöcher eingerissen oder geknickt, so schneiden Sie diesen Teil des Gurtes

ab.

 Achten Sie zudem darauf, dass an der Deckfolie kein Klebestreifen haftet.

 Ziehen Sie vom Gurt etwa 30 cm Deckfolie ab, wenn dabei keine Bauelemente freigelegt wer-

den.

HINWEIS

Verlust von Bauelementen vermeiden

 Wenn nicht genügend Deckfolie vorhanden ist, verwenden Sie den SMD-Gurtein-

fädler

für den 8 mm - Gurt:Artikel-Nr. 00355265-xx

für den 12 mm - Gurt:Artikel-Nr. 00356342-xx

5 Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie

5.10 Zuführmodule rüsten Ab Softwareversion 706.1 SP1 Ausgabe 10/2014

308

 Kürzen Sie den Gurt mit den jetzt freiliegenden BE-Taschen um etwa 3 cm.

 Entfernen Sie die Bauelemente aus den offenen Gurttaschen.

 Schlagen Sie die Deckfolie um die vordere Gurtkante entlang der Gurtunterseite.

5.10.4.3 Gurt am X-Zuführmodul einlegen

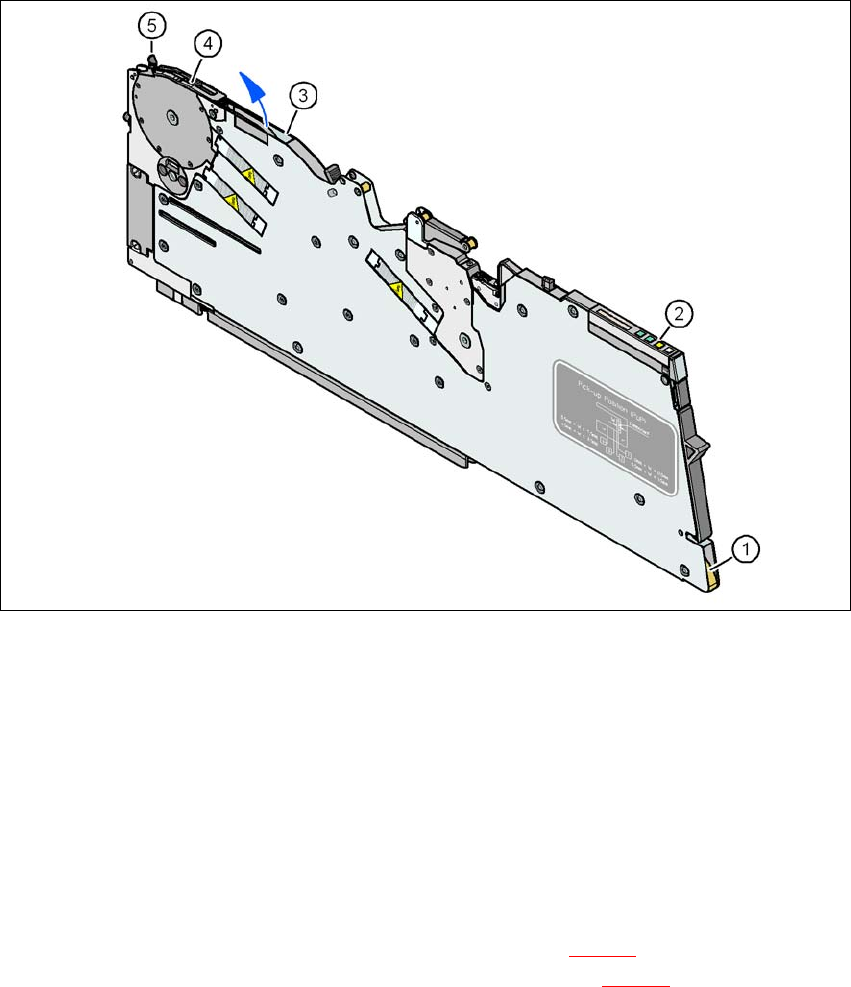

Abb. 5.10 - 4 Bauelementegurt einlegen

(1) Eintrittsöffnung des Gurtleitkanals

(2) Bedienfeld

(3) Austrittsöffnung des Gurtleitkanals

(4) Abholfenster

(5) Hebel zum Anheben des Abholfensters

 Halten Sie den Gurt so, dass sich die Transportlöcher in Transportrichtung gesehen auf der

linken Seite befinden.

 Schieben Sie den Gurt in die Eintrittsöffnung (Pos. 1 in Abb. 5.10 - 4) des Gurtleitkanals und

weiter, bis der Gurt aus der Gurtaustrittsöffnung (Pos. 3 in Abb. 5.10 - 4

) austritt.

 Ziehen Sie den Gurt nach oben heraus und schlagen Sie die Deckfolie an der Gurtoberseite

zurück.

Betriebsanleitung SIPLACE X-Serie 5 Aufgaben an der Maschine

Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 5.10 Zuführmodule rüsten

309

 Führen Sie den Gurtanfang unter das Abholfenster (Pos. 2 in Abb. 5.10 - 5) und weiter, bis

der Gurt am Stiftrad anstößt.

Abb. 5.10 - 5 Abholfenster des Gurtzuführmoduls

(1) Gurtunterstützung, herausnehmbar (siehe Abschnitt 5.10.4.4, Seite 311)

(2) Abholfenster

(3) Abzugskante für die Deckfolie

(4) Abholbereich für Bauelemente

(5) Hebel zum Anheben und Verriegeln des Abholfensters

 Drücken Sie am Bedienfeld die Taste VORWÄRTS (Pos. 1 in Abb. 5.10 - 6) solange, bis sich

die Knickstelle der Deckfolie im Abholbereich (Pos. 4 in Abb. 5.10 - 5

) der Bauelemente be-

findet.

Abb. 5.10 - 6 Bedienfeld des 8 mm Zuführmoduls

(1) Taste VORWÄRTS zum Vorwärtstransportieren des Gurtes

(2) Taste RÜCKWÄRTS zum Rückwärtstransportieren des Gurtes

(3) Taste FOLIE zum Spannen der Deckfolie
