Betriebsanleitung SIPLACE X-Serie 5 Aufgaben an der Maschine Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 5.11 Anzeigen am X-Zuführmodul beacht en 313 5.1 1 Anzeigen am X-Zuführmodul beachten 5.11.1 Zuführmodule mit LCD-…
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie
5.10 Zuführmodule rüsten Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
312
5.10.4.5 Spleißsensoren für X-Gurtzuführmodule
An den X-Gurtzuführmodulen lassen sich Spleißsensoren nachrüsten. Den Sensor gibt es in zwei
Ausführungen:
Spleißsensor für 8 mm und 12 mm X-Gurtzuführmodule
Spleißsensor für 16 mm bis 88 mm X-Gurtzuführmodule 5
Der Spleißsensor wird an der mit Pos 3 in Abb. 5.10 - 8
, Seite 311 bezeichneten Stelle installiert.
Gurtzuführmodule mit bereits installiertem Spleißsensor sind ebenfalls lieferbar (siehe Abschnitt
3.9.2
, ab Seite 184).
5.10.5 Bauelemente am 2x8 mm Gurtzuführmodul einlegen
Das Bedienen und Rüsten der 2x8 mm Zuführmodule ist im Job Guide
"Gurtzuführmodul 2x8 mm X / Smart Feeder 12 mm X /16 mm X" beschrieben.
Artikelnummer deutsch 00196664-xx
Artikelnummer englisch 00196665-xx
5.10.6 Bauelemente am SIPLACE Smart Feeder rüsten
Das Bedienen und Rüsten der SIPLACE Smart Feeder ist im Job Guide
"Gurtzuführmodul 2x8 mm X / Smart Feeder 12 mm X /16 mm X" beschrieben.
Artikelnummer deutsch 00196664-xx
Artikelnummer englisch 00196665-xx
Betriebsanleitung SIPLACE X-Serie 5 Aufgaben an der Maschine
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 5.11 Anzeigen am X-Zuführmodul beachten
313
5.11 Anzeigen am X-Zuführmodul beachten
5.11.1 Zuführmodule mit LCD-Anzeige
Die X-Zuführmodule haben zur Signalisierung der Betriebszustände eine mehrfarbige Statusan-
zeige (Pos. 6 in Abb. 5.11 - 1
) und zum Anzeigen der Texte eine LCD-Anzeige (Pos. 1 in Abb.
5.11 - 1
).
5

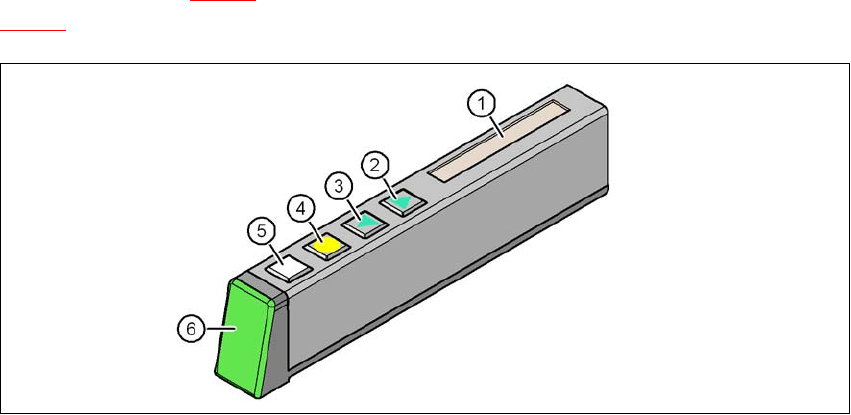

Abb. 5.11 - 1 Taster, LCD- und Statusanzeigen am X-Zuführmodul
(1) LCD-Anzeige
(2) Taste VORWÄRTS
(3) Taste RÜCKWÄRTS
(4) Taste FOLIE
(5) Taste SET
(6) Statusanzeige, mehrfarbig
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie
5.11 Anzeigen am X-Zuführmodul beachten Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
314
5.11.2 Zuführmodule mit LED-Anzeige
Die SIPLACE SmartFeeder haben zur Signalisierung der Betriebszustände eine mehrfarbige Sta-
tusanzeige für jede Spur und LED Anzeigen.
5

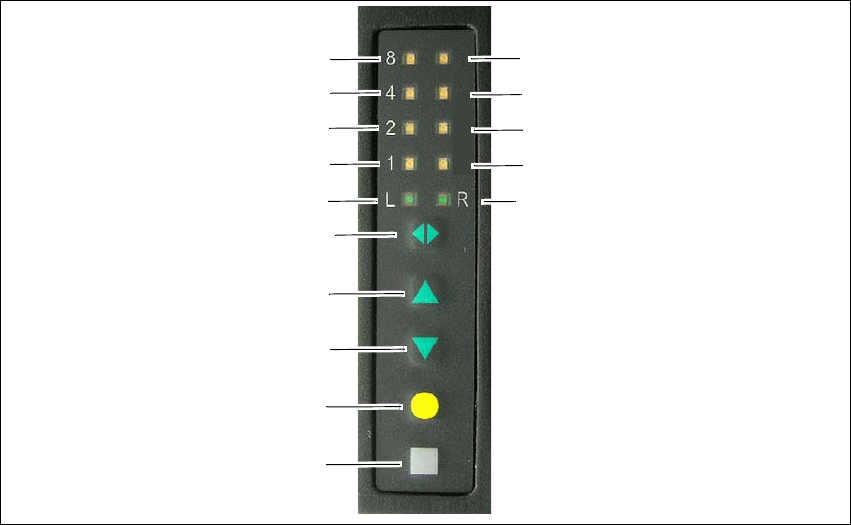

Abb. 5.11 - 2 Taster, LED und Statusanzeigen: Beispiel am SIPLACE SmartFeeder 2x8 mm
(1) Taste Set
(2) Taste Folie
(3) Taste Rückwärts
(4) Taste Vorwärts
(5) Taste Spurwechsel zwischen Rechts und Links
(6) LED L linke Spur aktiv
(7) LED 1 mm Schrittweite linke Spur
(8) LED 2 mm Schrittweite linke Spur
(9) LED 4 mm Schrittweite linke Spur
(10) LED 8 mm Schrittweite linke Spur
(11) LED R rechte Spur aktiv
(12) LED 1 mm Schrittweite rechte Spur
(13) LED 2 mm Schrittweite rechte Spur
(14) LED 4 mm Schrittweite rechte Spur
(15) LED 8 mm Schrittweite rechte Spur
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
