Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.1 Pipettenwechsler
335
6.1.2.4 Konfigurationsbeispiel C&P20/C&P20 M für SIPLACE X4i S - Tischposition innen
An den Stellplätzen 1, 2, 3 und 4 kann je ein Pipettenwechsler für den SpeedStar installiert werden
(Pos. 1 in Abb. 6.1 - 3
, Seite 335).
6

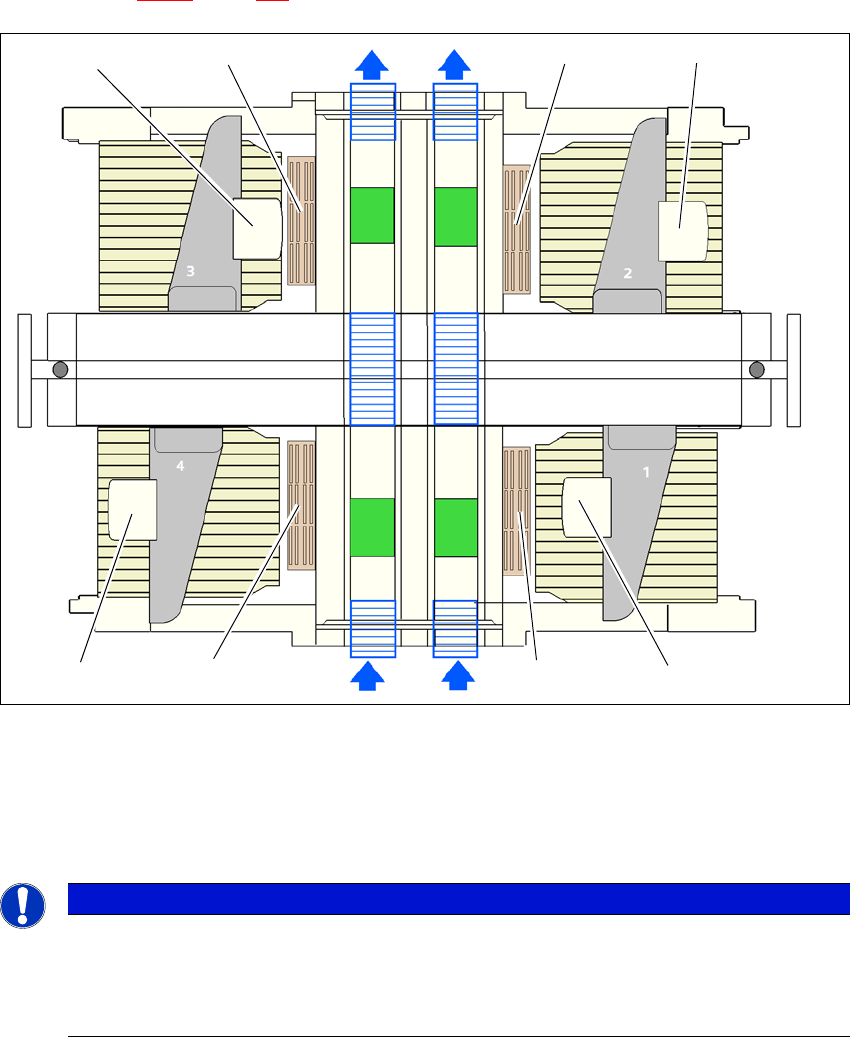

Abb. 6.1 - 3 Lage der Pipettenwechsler für den SIPLACE SpeedStar - Konfigurationsbeispiel (SIPLACE X4i S)
6
6
6
(1) Pipettenwechsler
(2) SIPLACE SpeedStar
(3) Tischposition "Innen"
HINWEIS
Stopp des Automaten bei fehlenden Magazinen
Der Sicherheitskreis hält bei fehlenden oder nicht korrekt sitzenden Magazinen den Au-
tomaten an.
Belegen Sie alle Magazinplätze.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.1 Pipettenwechsler Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
336
6.1.2.5 Konfigurationsbeispiel C&P20/C&P20 M für SIPLACE X4i S - Tischposition außen
An den Stellplätzen 1, 2, 3 und 4 können zwei Reihen Pipettenwechsler für den SpeedStar instal-
liert werden (Pos. 1 und Pos. 4 in Abb. 6.1 - 4
, Seite 336).
6

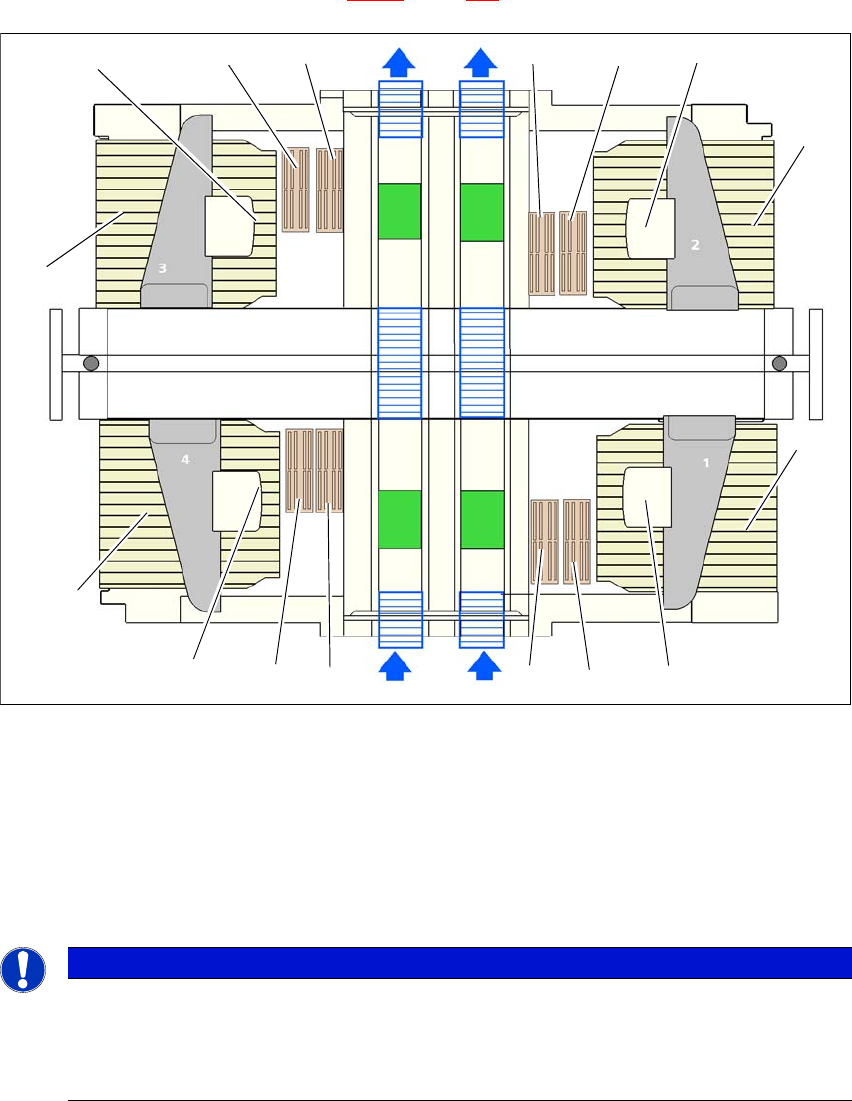

Abb. 6.1 - 4 Lage der Pipettenwechsler für den SIPLACE SpeedStar - Konfigurationsbeispiel (SIPLACE X4i S)
6
6
6
(1) Pipettenwechsler
(2) SIPLACE SpeedStar
(3) Tischposition "Außen"
(4) Pipettenwechsler zweite Reihe (optional)
HINWEIS
Stopp des Automaten bei fehlenden Magazinen
Der Sicherheitskreis hält bei fehlenden oder nicht korrekt sitzenden Magazinen den Au-
tomaten an.
Belegen Sie alle Magazinplätze.
(2)
(4)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
(4)
(1)
(4)
(4)
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.1 Pipettenwechsler
337
6.1.2.6 Konfigurationsbeispiel C&P20/C&P20 M für SIPLACE X4 S
An den Stellplätzen 1, 2, 3 und 4 kann je ein Pipettenwechsler für den SpeedStar installiert werden
(Pos. 1 in Abb. 6.1 - 5
, Seite 337).
6
Abb. 6.1 - 5 Lage der Pipettenwechsler für den SIPLACE SpeedStar - Konfigurationsbeispiel (SIPLACE X4 S)
6
6
6.1.2.7 Pipettenwechsler "Zweite Reihe" für den SIPLACE SpeedStar
Die Option "Pipettenwechsler zweite Reihe" ermöglicht eine zusätzliche Pipettenwechslerreihe
für den SIPLACE SpeedStar. Das Nachrüstpaket enthält neben dem Pipettenwechsler einen ent-
sprechenden Montagesatz.
(1) Pipettenwechsler
(2) SIPLACE SpeedStar
HINWEIS
Stopp des Automaten bei fehlenden Magazinen
Der Sicherheitskreis hält bei fehlenden oder nicht korrekt sitzenden Magazinen den Au-
tomaten an.
Belegen Sie alle Magazinplätze.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
