6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie 6.1 Pipettenwechsler Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 342 6.1.3 Pipettenwechsler SIPLACE S peedS t ar C&P20 P Dieser Pipettenwe chsler nimmt 6 Mag…
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.1 Pipettenwechsler
341
Setzen Sie das Magazin auf die Druckknopfkugeln (Pos. 5 in Abb. 6.1 - 7, Seite 341).
Drücken Sie das Magazin gleichmäßig nach unten, dass die Druckknopfkugeln gleichzeitig
in alle Druckknöpfe einrasten.
6.1.2.11 Lageerkennung
Jedes Magazin des Pipettenwechslers hat zwei Passmarken, eine zur Bestimmung der Position
und eine zur Bestimmung der Winkellage.
6

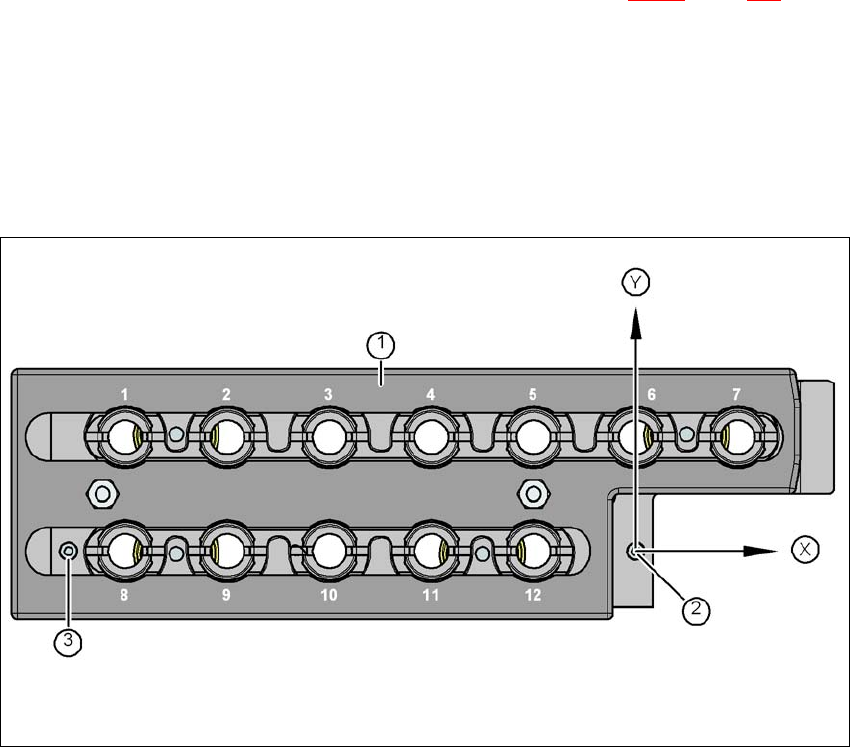

Abb. 6.1 - 8 Pipettenmagazin - Garagennummerierung, Marken zur Bestimmung der Position und der Winkellage
(1) Verriegelungsplatte in Stellung "Magazin offen"
(2) Passmarke zur Bestimmung der Position
(3) Passmarke zur Bestimmung der Winkellage
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.1 Pipettenwechsler Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
342
6.1.3 Pipettenwechsler SIPLACE SpeedStar C&P20 P
Dieser Pipettenwechsler nimmt 6 Magazine oder 4 Magazine mit jeweils 12 Pipettengaragen auf.
Die Magazine sitzen auf einem gemeinsamen Träger. Sie sind mit zwei Zylinderstiften zentriert
und mit 4 Druckknöpfen fixiert. Mit zwei Passmarken auf jedem Magazin wird die genaue Position
ermittelt. Der richtige Sitz der Magazine auf dem Grundkörper des Pipettenwechslers wird mit Mi-
kroschaltern überwacht, um eine Kollision des Bestückkopfes mit einem eventuell hochragenden
Magazin zu vermeiden. Alle Magazinplätze müssen belegt sein, da der Sicherheitskreis bei feh-
lenden oder nicht korrekt sitzenden Magazinen den Automaten anhält. An der installierten Pipet-
tenstation können Bauelemente von den Pipetten des SpeedStar abgeblasen und die Pipetten
abgezogen und abgeworfen werden.
6
6.1.3.1 Pipettenwechsler C&P20 P mit 6 Magazinen
Artikel-Nr. 03103514-xx Pipettenwechsler Grundaufbau CP/all - lang
Artikel-Nr. 031031503-xx Pipettenmagazin 40xx mit 20 Garagen
6

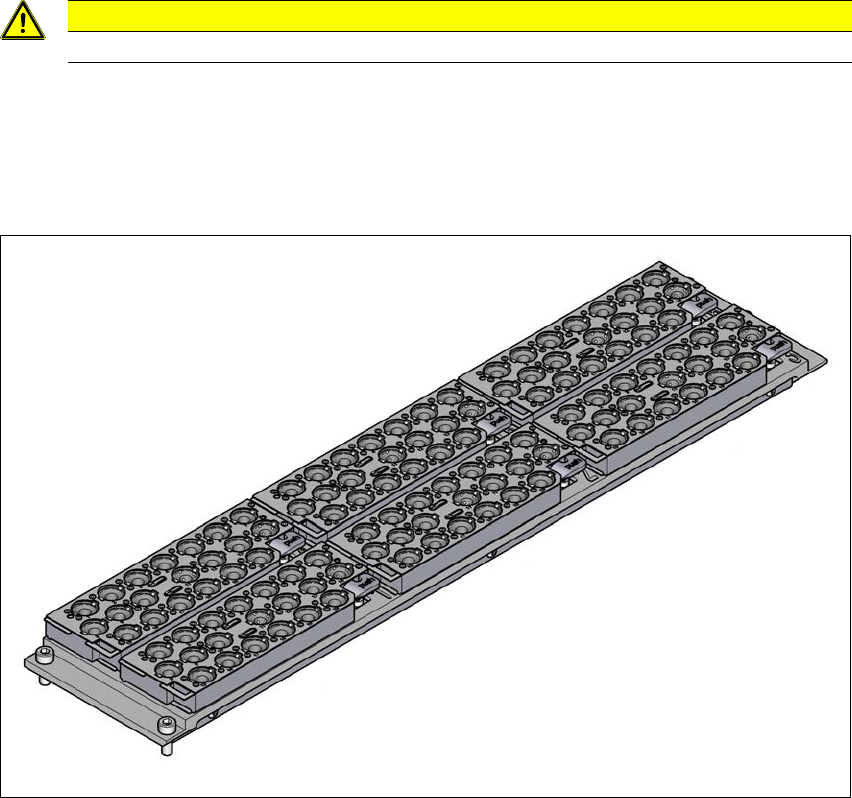

Abb. 6.1 - 9 Pipettenwechsler für den SIPLACE SpeedStar C&P20 P mit 6 Magazinen
VORSICHT
Verwenden Sie diesen Pipettenwechsler nur zusammen mit dem SpeedStar.
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.1 Pipettenwechsler
343
6.1.3.2 Pipettenwechsler C&P20 P mit 4 Magazinen
Artikel-Nr. 03103649-xx Pipettenwechsler Grundaufbau CP/all- kurz
Artikel-Nr. 03101503-xx Pipettenmagazin 40xx mit 20 Garagen
6

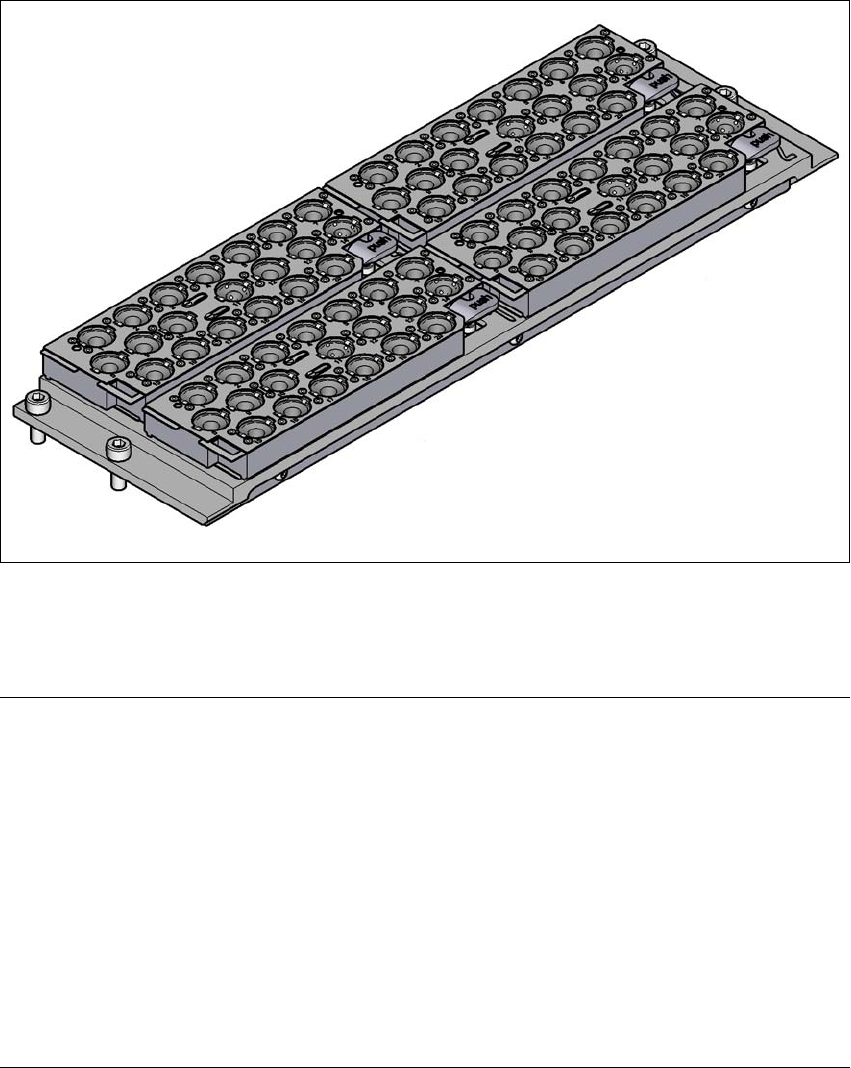

Abb. 6.1 - 10 Pipettenwechsler für den SIPLACE SpeedStar C&P20 P mit 4 Magazinen
6.1.3.3 Technische Daten
6
Pipettenwechsler für den SIPLACE SpeedStar (C&P20 P)
Anzahl der Magazine
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a Es müssen immer alle Magazine am Pipettenwechsler gerüstet sein.
6
4
Anzahl der Pipettengaragen
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
120
80
Standardkonfiguration
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 Magazine mit 120 Pipettengaragen
4 Magazine mit 80 Pipettengaragen
Option: Pipettenwechsler "Zweite Reihe" 4 Magazine mit 80 Pipettengaragen
Pipettentypen 40xx
