6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.1 Pipettenwechsler Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
344
6.1.3.4 Konfigurationsbeispiel C&P20 P für SIPLACE X4 S
An den Stellplätzen 1, 2, 3 und 4 kann je ein Pipettenwechsler für den SpeedStar installiert werden
(Pos. 1 in Abb. 6.1 - 11
, Seite 345).
6

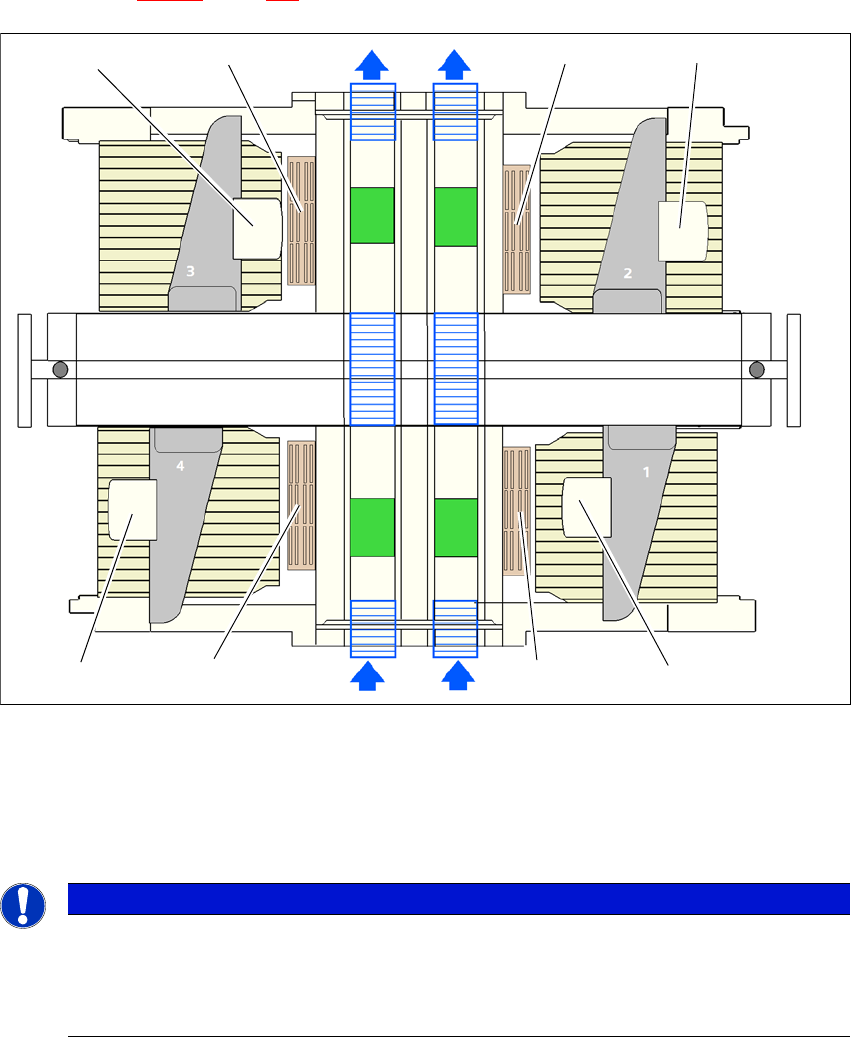

Abb. 6.1 - 11 Lage der Pipettenwechsler für den SIPLACE SpeedStar - Konfigurationsbeispiel (SIPLACE X4 S)
6
6
6.1.3.5 Pipettenwechsler "Zweite Reihe" für den SIPLACE SpeedStar
Die Option "Pipettenwechsler zweite Reihe" ermöglicht eine zusätzliche Pipettenwechslerreihe
für den SIPLACE SpeedStar C&P20 P. Das Nachrüstpaket enthält neben dem Pipettenwechsler
einen entsprechenden Montagesatz.
(1) Pipettenwechsler
(2) SIPLACE SpeedStar
HINWEIS
Stopp des Automaten bei fehlenden Magazinen
Der Sicherheitskreis hält bei fehlenden oder nicht korrekt sitzenden Magazinen den Au-
tomaten an.
Belegen Sie alle Magazinplätze.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.1 Pipettenwechsler
345
6.1.3.6 Montage
Die Pipettenwechsler sind jeweils an der BE-Wagen-Einzugsvorrichtung befestigt.
Richten Sie den Pipettenwechsler so aus, dass die schräge Seite zur BE-Wagen-Einzugsvor-
richtung zeigt.
6
6.1.3.7 Hinweise zur Bedienung
Füllen Sie ein Magazin zum ersten Mal mit einem bestimmten Pipettentyp auf, so kennzeich-
nen Sie dieses mit einem Aufkleber.
6
Öffnen Sie die Verriegelungsplatte und stecken Sie die Pipetten in die Pipettengaragen.
Schließen Sie die Verriegelungsplatte, damit die Pipetten nicht aus den Magazinen fallen
können.
6
6
Die Programmierung des Pipettenwechslers ist in der Betriebsanleitung SIPLACE Pro be-
schrieben.
WARNUNG
Kopfcrashgefahr bei Mischkonfigurationen!
Bei Mischkonfigurationen besteht Kopfcrashgefahr.
Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler mit den
Pipettenmagazinen des jeweiligen Bestückkopfes.
HINWEIS
Füllen Sie die Magazine außerhalb der Maschine auf, und wechseln Sie immer nur
komplette Magazine.
VORSICHT
Auffüllen der Magazine!
Füllen Sie nur Magazine auf, wenn alle Pipetten, die sich am Collect&Place-Kopf be-
finden, in ihre Magazine zurückgelegt wurden.
HINWEIS
Klemmgefahr!
Wenn Bauelemente auf Magazine fallen, besteht Klemmgefahr der Verriegelungsplatte.
Vermeiden Sie, dass Bauelemente auf Magazine fallen.
Reinigen Sie deshalb die Magazine und freien Stellplätze regelmäßig.
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.1 Pipettenwechsler Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
346
6.1.3.8 Magazin wechseln
Drücken Sie den Hebel (Pos. 1 in Abb. 6.1 - 12, Seite 349), um das Magazin von den Druck-
knopfkugeln zu lösen (Pos. 5 in Abb. 6.1 - 12
, Seite 349). Heben Sie das Magazin vom Trä-
ger.
6
WARNUNG
Kopfcrashgefahr bei hinausragendem Hebel
Ein über das Magazin hinausragender Hebel (Pos. 1 in Abb 6.1 - 12
) kann zum Bestück-
kopfcrash führen.
Achten Sie darauf, dass die Hebel nicht über die Magazine hinausstehen.
