Setzen Sie das Magazin auf die Druckknopfkugeln (Pos. 5 in Abb. 6.1 - 12, Seite 349).
Drücken Sie das Magazin gleichmäßig nach unten, dass die Druckknopfkugeln gleichzeitig
in alle Druckknöpfe einrasten.
6.1.3.9 Lageerkennung
Jedes Magazin des Pipettenwechslers hat zwei Passmarken, eine zur Bestimmung der Position
und eine zur Bestimmung der Winkellage.
6

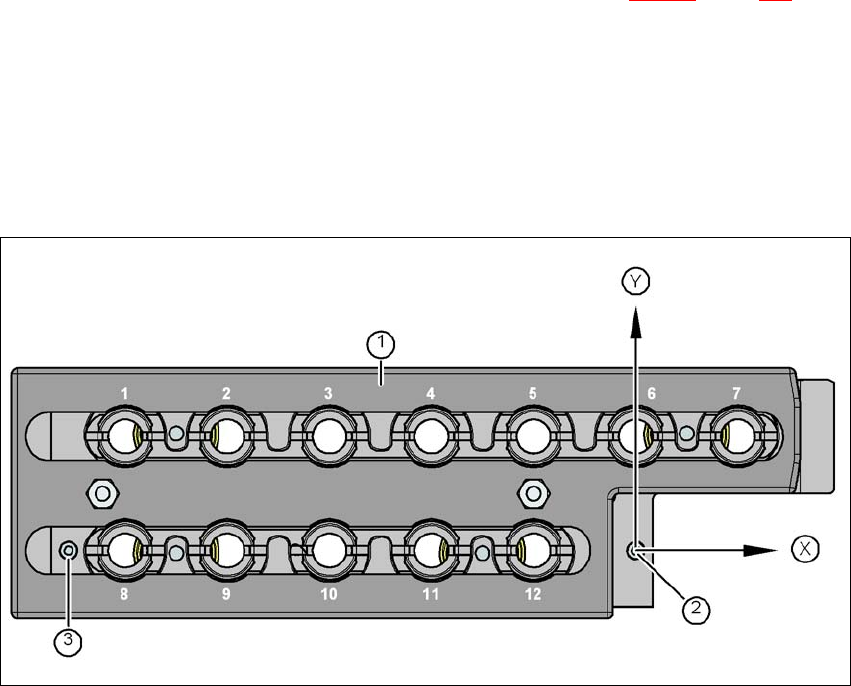

Abb. 6.1 - 13 Pipettenmagazin - Garagennummerierung, Marken zur Bestimmung der Position und der Winkellage
(1) Verriegelungsplatte in Stellung "Magazin offen"
(2) Passmarke zur Bestimmung der Position
(3) Passmarke zur Bestimmung der Winkellage
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.1 Pipettenwechsler
349
6.1.4 Pipettenwechsler für den SIPLACE MultiStar CPP
6.1.4.1 Pipettenwechsler CPP mit 6 Magazinen
Artikel-Nr. 00119741-xx Pipettenwechsler CPP - lang
oder
Artikel-Nr. 03103514-xx Pipettenwechsler Grundaufbau CP/all- lang
6

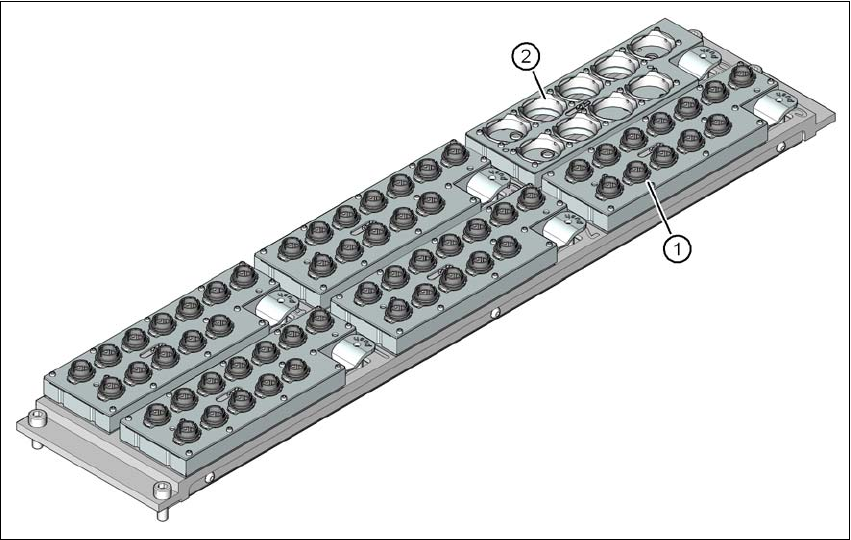

Abb. 6.1 - 14 Pipettenwechsler für den SIPLACE MultiStar mit 6 Magazinen
(1) Pipettenmagazin für 20xx-Pipetten
(2) Pipettenmagazin für 28xx-Pipetten
Die Magazine sitzen auf einer gemeinsamen Trägerplatte, sind mit zwei Zylinderstiften zentriert
und mit 4 Druckknöpfen fixiert. Mit zwei Passmarken auf jedem Magazin wird die genaue Position
ermittelt. Der richtige Sitz der Magazine auf der Trägerplatte des Pipettenwechslers wird mit Mik-
roschaltern überwacht, um eine Kollision des Bestückkopfes mit einem eventuell hochragenden
Magazin zu vermeiden. Alle 6 Magazinplätze müssen belegt sein, da der Sicherheitskreis bei feh-
lenden oder nicht korrekt sitzenden Magazinen den Automaten anhält. Zudem erkennt der Pipet-
tenwechsler an der Kodierung der Pipettenmagazine, ob es sich um ein 20xx-Pipettenmagazin
oder ein 28xx-Pipettenmagazin handelt.
An der Pipettenstation können Bauelemente von den Pipetten abgeblasen werden. Pipetten kön-
nen dort abgezogen und in den Abwurfbehälter entsorgt werden.
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.1 Pipettenwechsler Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
350
6.1.4.2 Pipettenwechsler CPP mit 4 Magazinen
Artikel-Nr. 00119742-xx Pipettenwechsler CPP - kurz
oder 6
Artikel-Nr. 03103649-xx Pipettenwechsler Grundaufbau CP/all- kurz
6

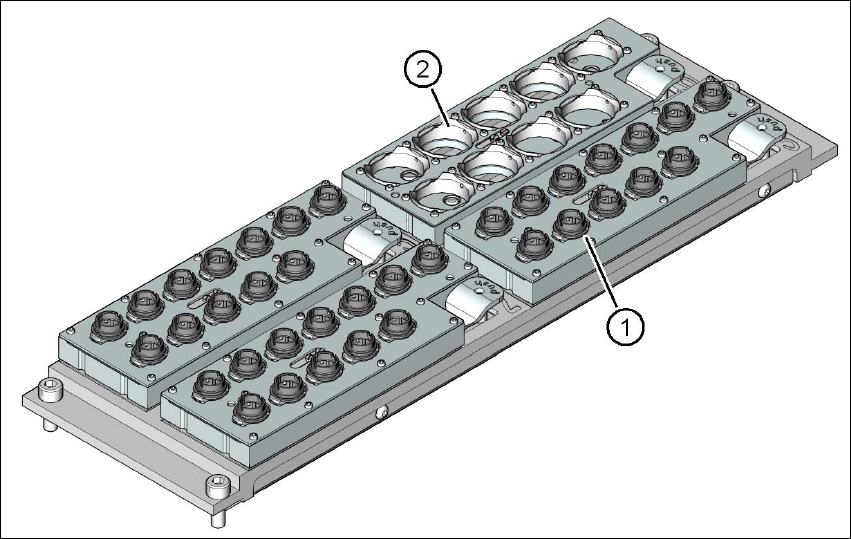

Abb. 6.1 - 15 Pipettenwechsler für den SIPLACE MultiStar mit 4 Magazinen
(1) Pipettenmagazin für 20xx-Pipetten
(2) Pipettenmagazin für 28xx-Pipetten
Die Magazine sitzen auf einer gemeinsamen Trägerplatte, sind mit zwei Zylinderstiften zentriert
und mit 4 Druckknöpfen fixiert. Mit zwei Passmarken auf jedem Magazin wird die genaue Position
ermittelt. Der richtige Sitz der Magazine auf der Trägerplatte des Pipettenwechslers wird mit Mik-
roschaltern überwacht, um eine Kollision des Bestückkopfes mit einem eventuell hochragenden
Magazin zu vermeiden. Alle 4 Magazinplätze müssen belegt sein, da der Sicherheitskreis bei feh-
lenden oder nicht korrekt sitzenden Magazinen den Automaten anhält. Zudem erkennt der Pipet-
tenwechsler an der Kodierung der Pipettenmagazine, ob es sich um ein 20xx-Pipettenmagazin
oder ein 28xx-Pipettenmagazin handelt.
An der Pipettenstation können Bauelemente von den Pipetten abgeblasen werden. Pipetten kön-
nen dort abgezogen und in den Abwurfbehälter entsorgt werden.
